CONEXIÓN DEL CABLEADO ELÉCTRICO
Consulte la sección “ Requisitos eléctricos ” en la página 17.
ANTES DE PROBAR O PONER EN FUNCIONAMIENTO el
electrodoméstico, siga las instrucciones de conexión a tierra de la sección
“ Conexión a tierra ” en la página 19.
TOMACORRIENTE DE TRES CABLES
Tomacorriente
de 3 cables
(10-30R)
Luego, elija un cable de alimentación de 3 cables con
terminales de horquilla o anillo y prensacable con
certificación UL. El cable de alimentación eléctrica
de 3 cables, de al menos 4 pies (1,22 m) de largo,
debe tener 3 cables de cobre sólido calibre 10 y ser
compatible con un tomacorriente de 3 cables NEMA
tipo 10-30R.
Conexiones de sistema de 3 cables
1. Quite el tornillo central del bloque terminal.
2. Conecte el cable neutro (blanco o cable central) del cable de
alimentación con el tornillo terminal central del bloque terminal.
Asegúrese de pasar el tornillo a través del anillo de la terminal del
cable de alimentación y ajuste el tornillo.
3. Conecte los demás cables con los tornillos externos del bloque
terminal. Asegúrese de pasar el tornillo a través del anillo terminal y
ajuste el tornillo.
4. Ajuste los tornillos del prensacable.
5. Inserte la lengüeta de la tapa del bloque terminal dentro de la ranura
del panel trasero de la secadora. Fije la tapa con un tornillo.

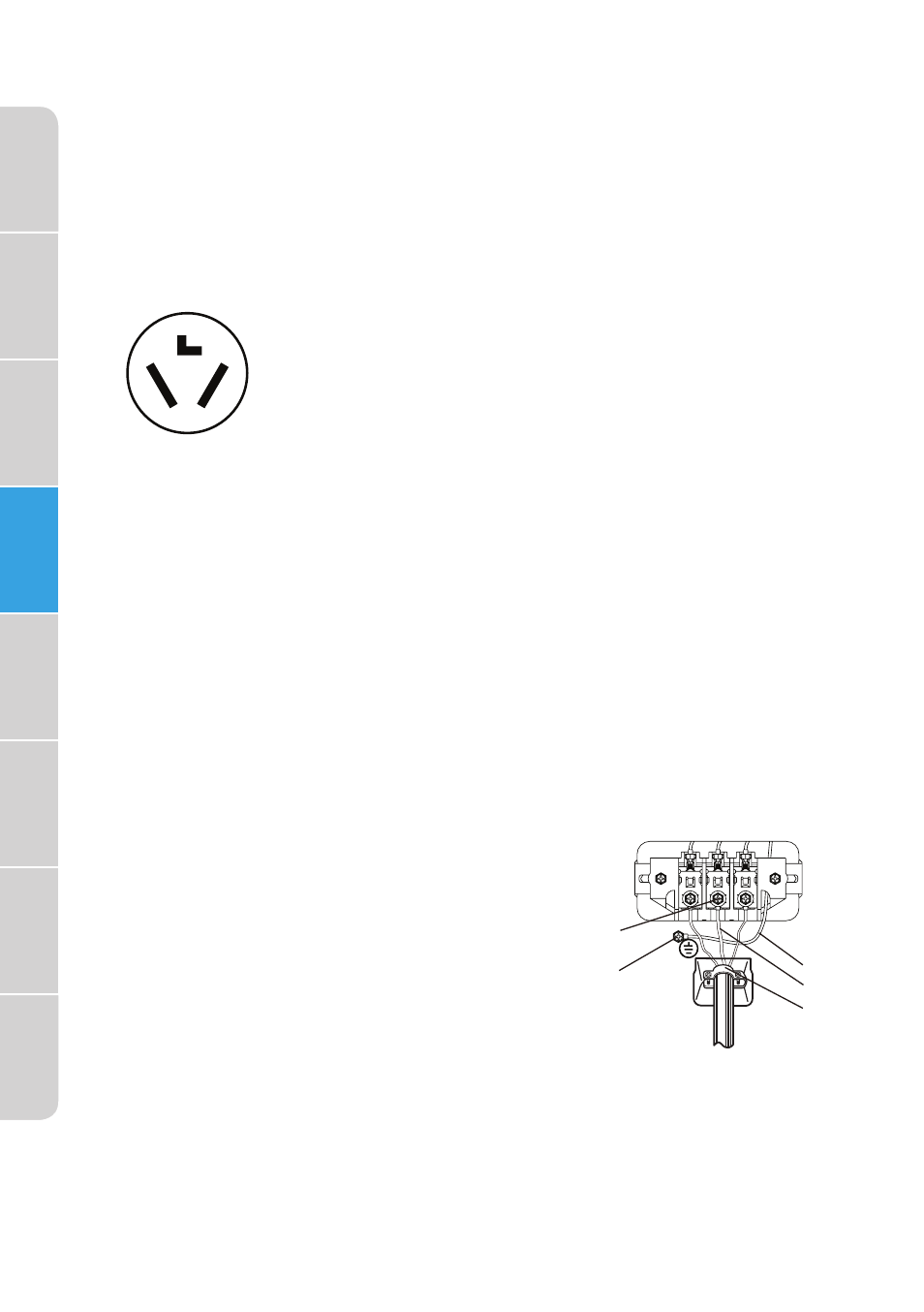

Instrucciones para el sistema de 3 cables:
a
Tornillo central del bloque terminal
b
Conector a tierra externo
c
Cable neutro de conexión a tierra
(blanco)
d
Cable neutro (blanco o cable central)
e
Prensacable con certificación UL de
3/4
"
(1,9 cm)
a
b
c
d
e
