ADVERTENCIA
Si realiza una conversión de un sistema eléctrico de 4 cables a uno de
3 cables, la banda de descarga a tierra debe reconectarse al soporte
del bloque terminal para conectar el bastidor de la secadora a tierra
mediante el conductor neutro. Se recomiendan terminales de anillo. Si
usa terminales de correa, asegúrese de que estén apretados.

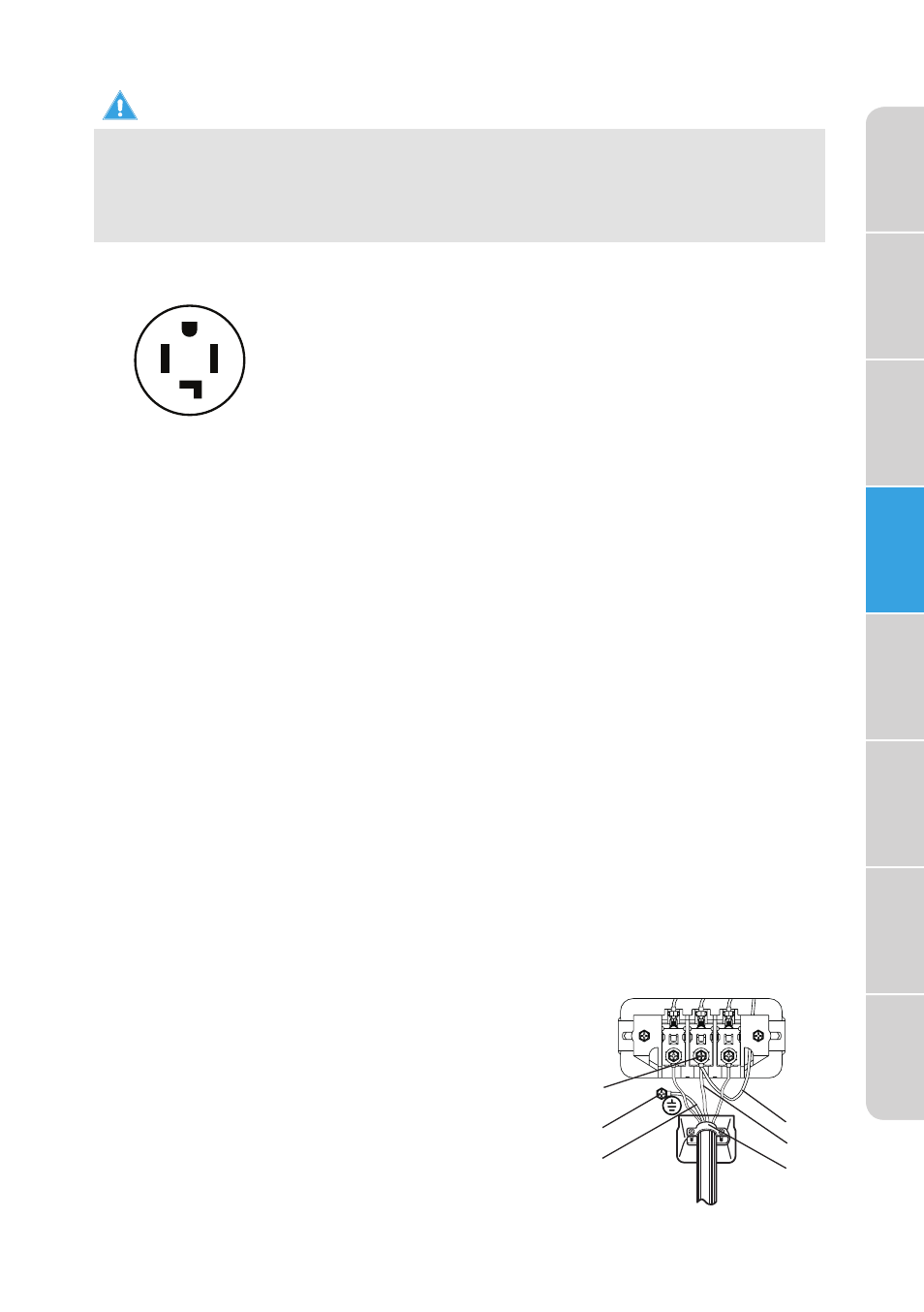

TOMACORRIENTE DE CUATRO CABLES
Tomacorriente
de 4 cables
(14-30R)
Luego, elija un cable de alimentación de 4 cables
con terminales de horquilla o anillo y prensacable
con certificación UL. El cable de alimentación de
4 cables, de al menos 4 pies (1,22 m) de largo,
debe tener 4 cables de cobre sólido calibre 10
y ser compatible con un tomacorriente de 4
cables NEMA tipo 14-30 R. El cable de conexión
a tierra (conductor a tierra) puede ser verde o
estar pelado. El conductor neutro debe estar
identificado con color blanco.
Conexiones de sistema de 4 cables
1. Quite el tornillo central del bloque terminal.
2. Conecte el cable de conexión a tierra (verde o pelado) del cable de
alimentación al tornillo del conductor a tierra externo.
3. Conecte el cable neutro (blanco o cable central) del cable de
alimentación y el cable de conexión a tierra del electrodoméstico
(blanco) bajo el tornillo central del bloque terminal. Asegúrese
de pasar el tornillo a través del anillo de la terminal del cable de
alimentación y ajuste el tornillo.
4. Conecte los demás cables con los tornillos externos del bloque
terminal. Asegúrese de pasar el tornillo a través del anillo terminal y
ajuste el tornillo.
5. Ajuste los tornillos del prensacable.
6. Inserte la lengüeta de la tapa del bloque terminal dentro de la
ranura del panel trasero de la secadora. Fije la tapa con un tornillo.
Instrucciones para el sistema de 4 cables:
IMPORTANTE: Se recomiendan terminales de anillo. Si usa
terminales de correa, asegúrese de que estén apretados.
a
Tornillo central del bloque terminal
b
Conector a tierra externo
c
Cable de cobre verde o pelado del
cable de alimentación
d
Cable neutro de conexión a tierra
(blanco)
e
Cable neutro (blanco o cable central)
f
Prensacable con certificación UL de
3/4
"
(1,9 cm)
a
b
c
d
e
f
