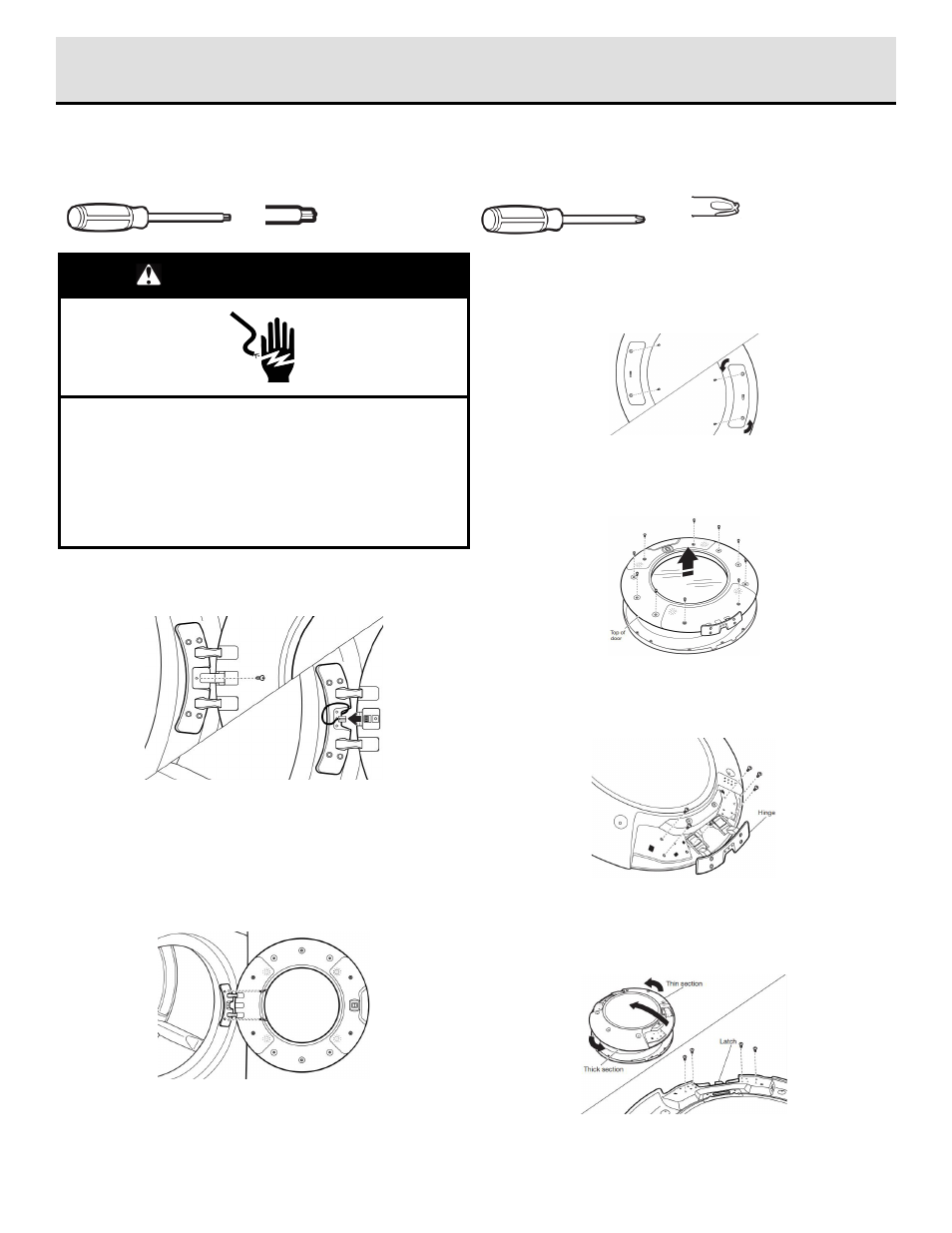

IINNSSTTRRUUCCCCIIO ONNEESS PPAARRAA IINNVVEERRTTIIRR EELL SSEENNTTIIDDO O DDEE AABBEERRTTUURRAA DDEE LLAA
PPUUEERRTTAA DDEE LLAA SSEECCAADDO ORRAA
Puertas redondas con cableado eléctrico:
Herramientas necesarias
Destornillador TORX ® , T20 ® y T25 ® † de 8" (203 mm) de largo
como mínimo
Tournevis cruciforme no 2
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de darle
servicio.
Vuelva a colocar todas las piezas y paneles antes de
ponerlo a funcionar.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Desconecte el cableado de la puerta
Use un destornillador Phillips para quitar el tornillo del medio de la
bisagra. Desconecte el cableado. Pliegue el cableado al abrir.
2. Quite la puerta de la secadora
IMPORTANTE: Si aún no se ha retirado la película protectora de la
secadora, quítela de la puerta de la secadora antes de seguir.
Con un destornillador T25
® , quite los cuatro tornillos que aseguran
la bisagra de la puerta a la secadora, levante y saque la puerta.
Coloque la puerta sobre una toalla suave u otra superficie que no
raye.
3. Mueva el tope de la puerta
Con un destornillador T25 ® , quite los dos tornillos que fijan el tope
de la puerta al marco de la puerta de la secadora. Gire el tope
180° y asegúrelo al lado opuesto del marco de la puerta de la
secadora, como se muestra.
4. Quite la puerta interior de la puerta exterior
Coloque la puerta con el lado interior mirando hacia arriba. Con un
destornillador Phillips, vuelva a colocar los 10 tornillos que retiró
anteriormente y asegure la puerta interior con la exterior.
5. Quite la bisagra
Quite la placa de la tapa para ver el ensamblaje de la bisagra.
Luego, con un destornillador T20 ® retire los seis tornillos que fijan
el ensamblaje de la bisagra en su lugar.
6. Retire el cierre
Coloque y gire la puerta interior 180° de modo que la sección
delgada quede en la parte superior y la sección gruesa en la
inferior. Con un destornillador T25 ® , retire los cuatro tornillos que
fijan la placa del pestillo en su lugar.
TORX, T20 y T25 son marcas registradas de Acument Intellectual Properties, LLC.
