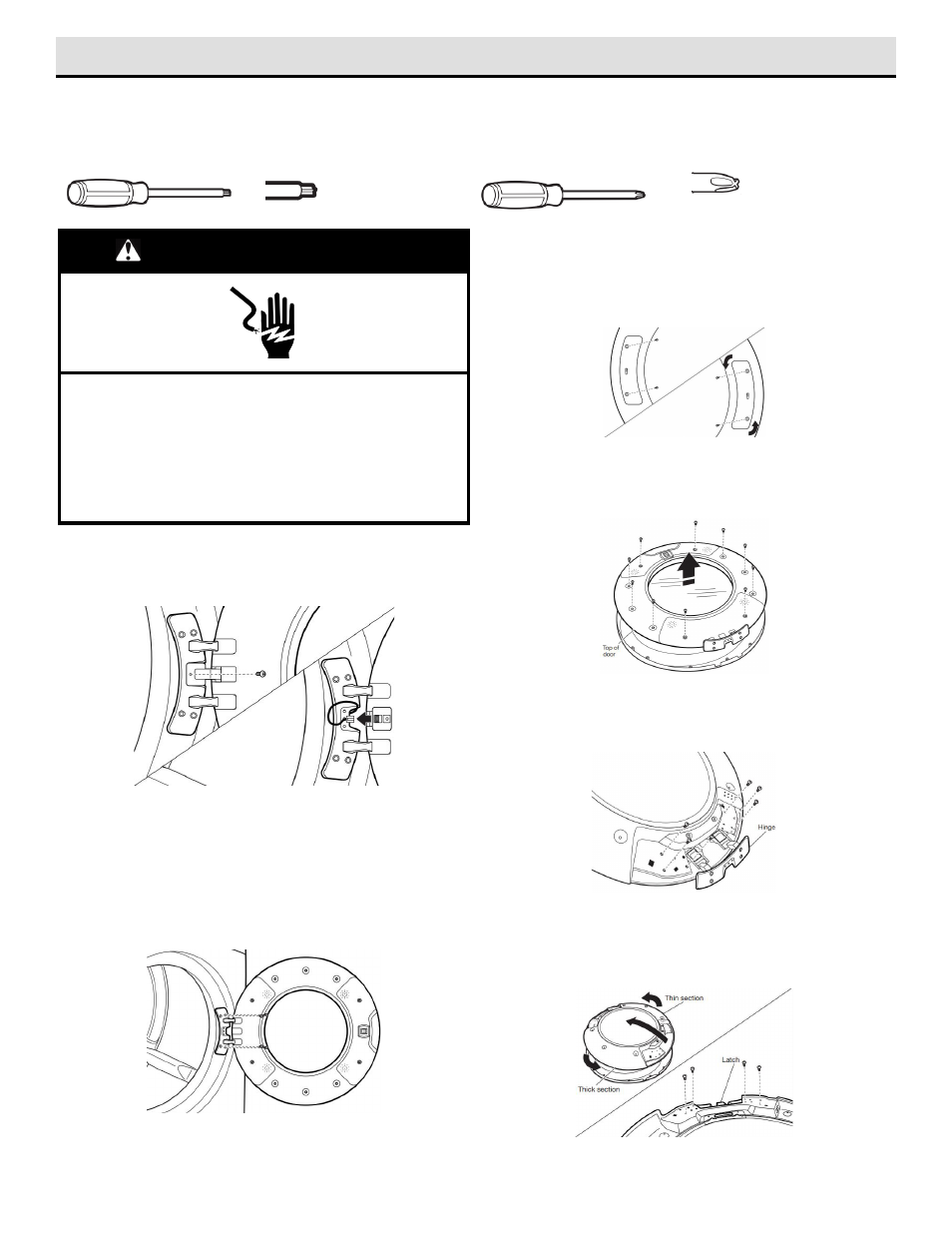

IINNSSTTRRUUCCTTIIO ONNSS PPO OUURR IINNVVEERRSSIIO ONN DDEE PPO ORRTTEE DDEE SSÉÉCCHHEEUUSSEE
Portes rondes avec câblage électrique :
Outils nécessaires
Tournevis mm) long TORX ® , T20 ® et Tournevis Phillips n° 2 T25 ® †
de 8" (203 mm) min. de long
Tournevis cruciforme no 2
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l’entretien.
Replacer pièces et panneaux avant de faire la mise en
marche.
Le non-respect de ces instructions peut causer un décès
ou un choc électrique.
1. Déconnecter le câblage de la porte
À l’aide d’un tournevis cruciforme, retirer la vis centrale de la
charnière. Débrancher le câblage. Passer le câblage dans
l’ouverture.
2. Retirer la porte de la sécheuse
IMPORTANT : Si l’on n’a pas encore retire la pellicule protectrice de
la sécheuse, la décoller de la porte de la sécheuse avant de
continuer.
À l’aide d’un tournevis T25
® , retirer les quatre vis fixant la charnière
de porte à la sécheuse et soulever la porte vers le haut et l’extérieur
pour l’enlever. Placer la porte sur une serviette douce ou sur une
surface lisse.
3. Déplacer la gâche de la porte
À l’aide d’un tournevis T25 ® , retirer les deux vis fixant la gâche de
la porte au châssis de la porte de la sécheuse. Faire pivoter la
gâche de 180° et la fixer au côté opposé du châssis de la porte de
la sécheuse à l’aide des deux vis enlevées précédemment,
comme indiqué.
4. Dégager la porte interne de la porte externe
Positionner la porte de façon à ce que l’intérieur de la porte soit
orienté vers le haut. À l’aide d’un tournevis cruciforme, retirer les
10 vis fixant l’intérieur de porte à l’extérieur de porte.
5. Enlever la charnière
Retirer la plaque de couvercle pour révéler la charnière. À l’aide
d’un tournevis T20 ® , retirer les six vis maintenant en place la
charnière.
6. Enlever le loquet
Inverser et faire pivoter l’intérieur de porte de 180° pour que la
section mince se situe en haut et la section épaisse en bas. À
l’aide d’un tournevis T25 ® , retirer les quatre vis maintenant en
place la plaque du loquet.
TORX, T20 et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC.
