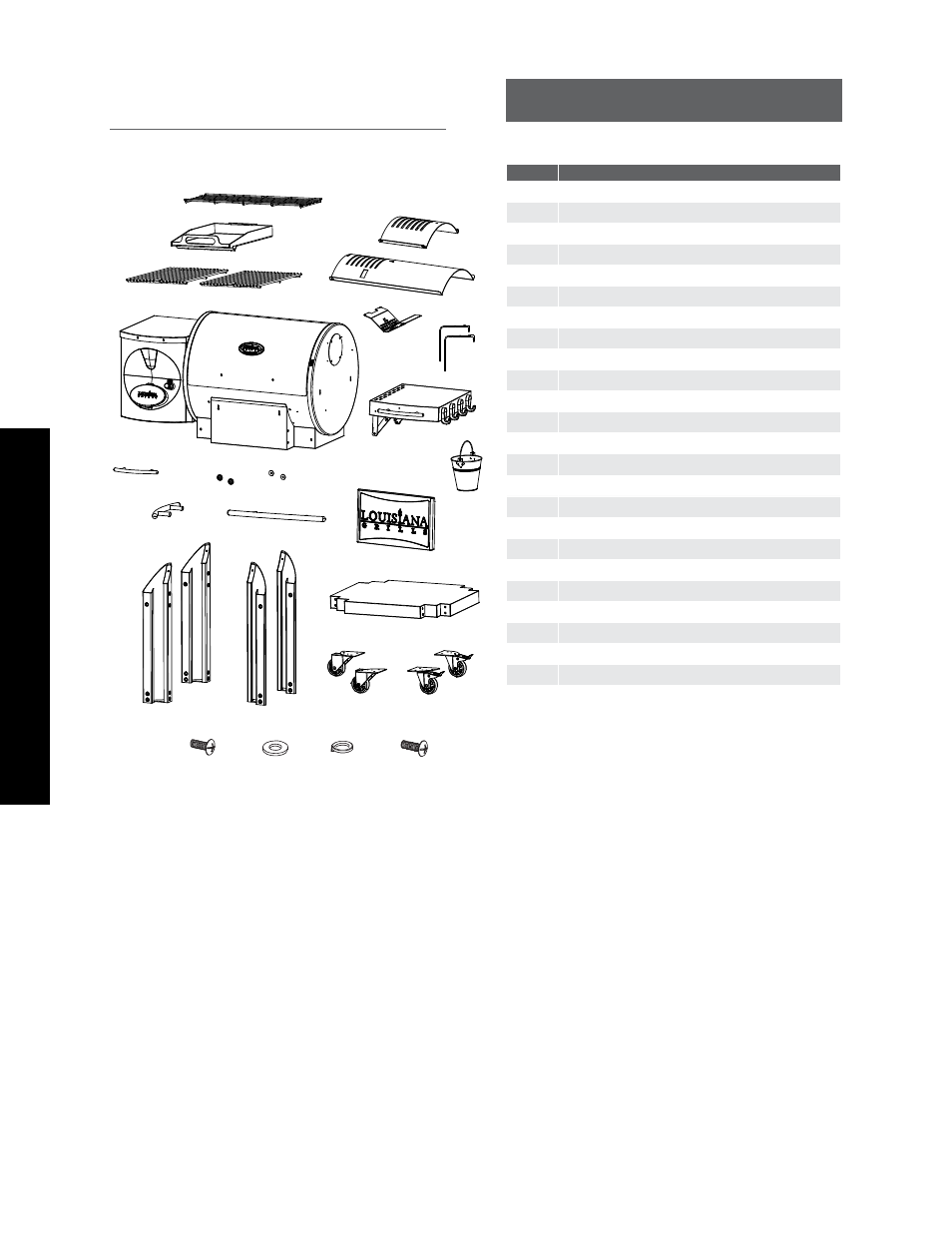

PIÈCES DE REMPLACEMENT
ASSIS
TANCE À LA CLIENTÈLE
A B C D
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
7
17
18 19
20
20A
21A 20B
21B
21
N° DÉSIGNATION
1 Grille de cuisson supérieure (x1)
2 Gril en fonte (x1)
3 Grille de cuisson (x 2)
4 Plaque coulissante du diffuseur de chaleur (x 1)
5 Plaque principale du diffuseur de chaleur (x 1)
6 Grille de combustion (x1)
7 Sonde de cuisson (x2)
8 Assemblage corps principal/trémie (x 1)
9 Étagère latérale (x 1)
10 Seau à graisse (x 1)
11 Poignée du couvercle de la trémie (x1)
12 Poignée latérale de la trémie (x1)
13 Rondelle de la poignée du couvercle (x2)
14 Bague de la poignée pour couvercle (x 2)
15 Poignée pour couvercle (x 1)
16 Étagère avant (x 1)
17 Étagère inférieure (x1)
18 Pied de support A (x2)
19 Pied de support B (x2)
20 Roulette pivotante (x2)
21 Roulette pivotante à frein (x2)
A Vis (x28)
B Rondelle (x44)
C Rondelle de blocage (x44)
D Vis (x16)
LG0800FL
REMARQUE : En raison du développement continu des articles, les pièces sont sujettes à
changement sans préavis.
