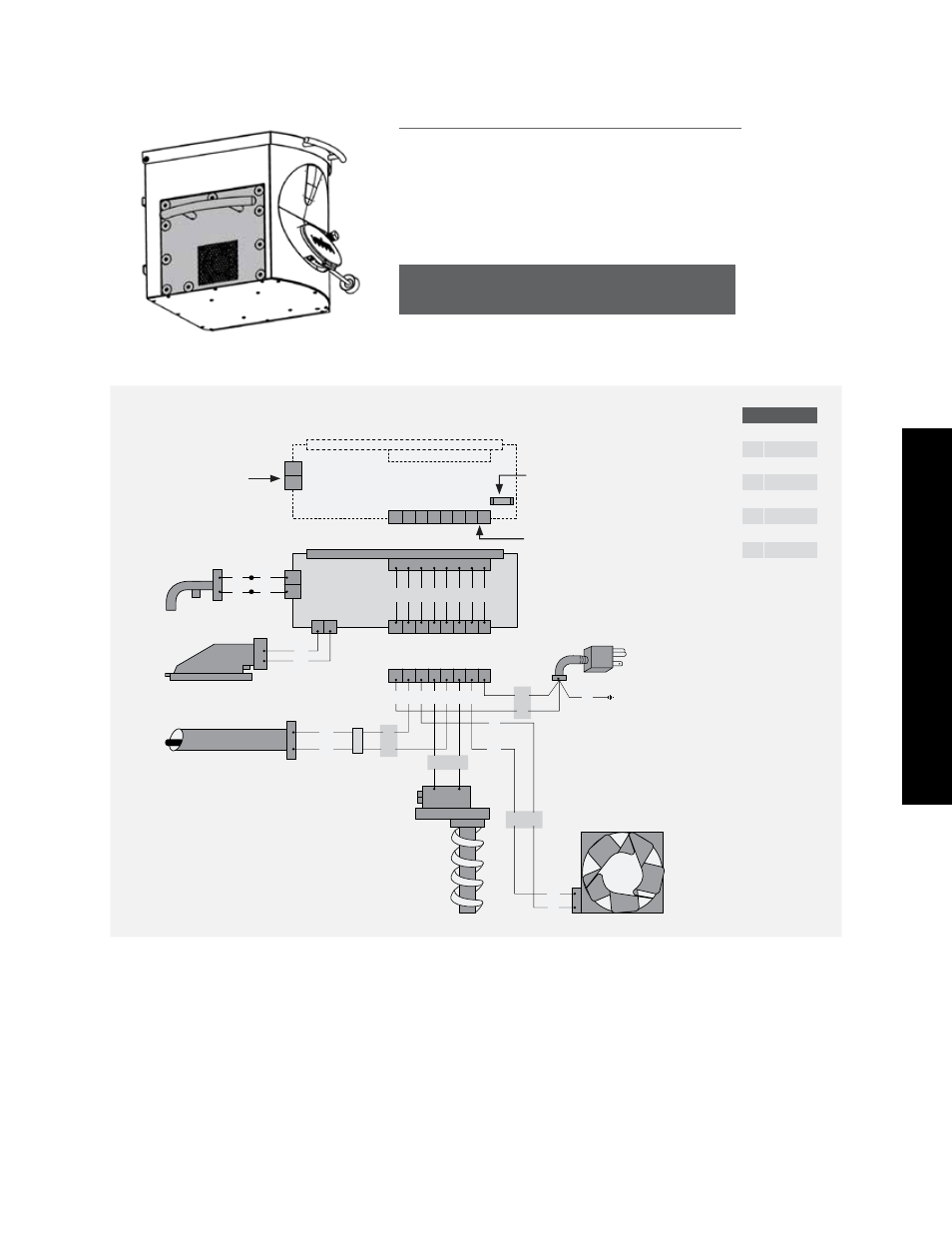

COMPOSANTS ÉLECTRIQUES
Le système du panneau de contrôle est une technologie complexe et précieuse. Pour la
protection contre les surtensions et les courts-circuits électriques, consultez le schéma
électrique ci-dessous pour vous assurer que votre source d’alimentation est suffisante
pour le fonctionnement de l’appareil.
PANNEAU D'ACCÈS À LA TRÉMIE
Repérez les dix vis situées sur le côté de la trémie pour accéder aux composants
électriques. Une fois les vis retirées, le panneau d'accès peut s'ouvrir.
EXIGENCES ÉLECTRIQUES
Prise de terre à 3 broches de 110-120 V, 60 Hz et 410 W
REMARQUE : Les composants électriques, qui ont passé avec succès les tests de sécurité des produits et les services de
certification, respectent une tolérance d’essai de 5 à 10 %.
ASSIS
TANCE À LA CLIENTÈLE
G
W
W
W
W
W
W
W
W
W
Y
W
Y
B
B
B
B
R
R
K
W W
W
W
Y
B
R
K
W
K
N
N
S
S
W
W
ASSEMBLAGE DE L’ALLUMEUR/
CARTOUCHE CHAUFFANTE HD
300 W, 110-120 V,
9,5 X 127 MM (0,375 X 5,000 PO)
VENTILATEUR DE COMBUSTION ET DE
REFROIDISSEMENT
110-120 V, 50/60 Hz, 14,4W,
110 PI3/MIN, 1 PHASE
CORDON D’ALIMENTATION AVEC
MISE À LA TERRE
VW-1, 105 °C/221 °F, 18-3
STANDARD
SYSTÈME D’ALIMENTATION
DE LA VIS SANS FIN
110-120 V, 50/60 Hz, 30 W,
MOTEUR 2 TR/MIN
BOÎTE DE CONNEXION (8 BROCHES)
MISE À LA
TERRE
PANNEAU DE
CONTRÔLE
THERMOMÈTRE
POUR LE BARBECUE
COSSES À FOURCHETTE
DU THERMOMÈTRE
POUR LE BARBECUE
FUSIBLE À FUSION
RAPIDE
BOÎTE DE CONNEXION POUR
FAISCEAU DE CÂBLAGE
LÉGENDE
W
blanc
Y
jaune
B
bleu
R
rouge
K
noir
N
brun
S
argent
G
vert
LUMIÈRES
35W, 120V
