Instrucciones de Mantenimiento
Recomendaciones
Se debe realizar un mantenimiento completo anualmente por personal calificado.
• No obstruya el flujo de la ventilación y la combustión del aire en ningún momento.
• Las aperturas de ventilación a los laterales del carro de la parrilla y en la parte frontal y trasera del estante inferior
deben mantenerse siempre libres de basura u obstrucciones.
¡ADVERTENCIA! Mantenga la parrilla lejos de materiales combustibles, gasolina, y otros vapores y líquidos inflamables.
!
c
omBuStión en el ajuSte de aire
!
¡IMPORTANTE ! Este procedimiento debe ser realizado por
personal calificado.
• El obturador de aire se ajusta en fábrica y no debe requerir
modificaciones bajo circunstancias normales. Sin embargo, en
condiciones extremas, un ajuste puede ser necesario.

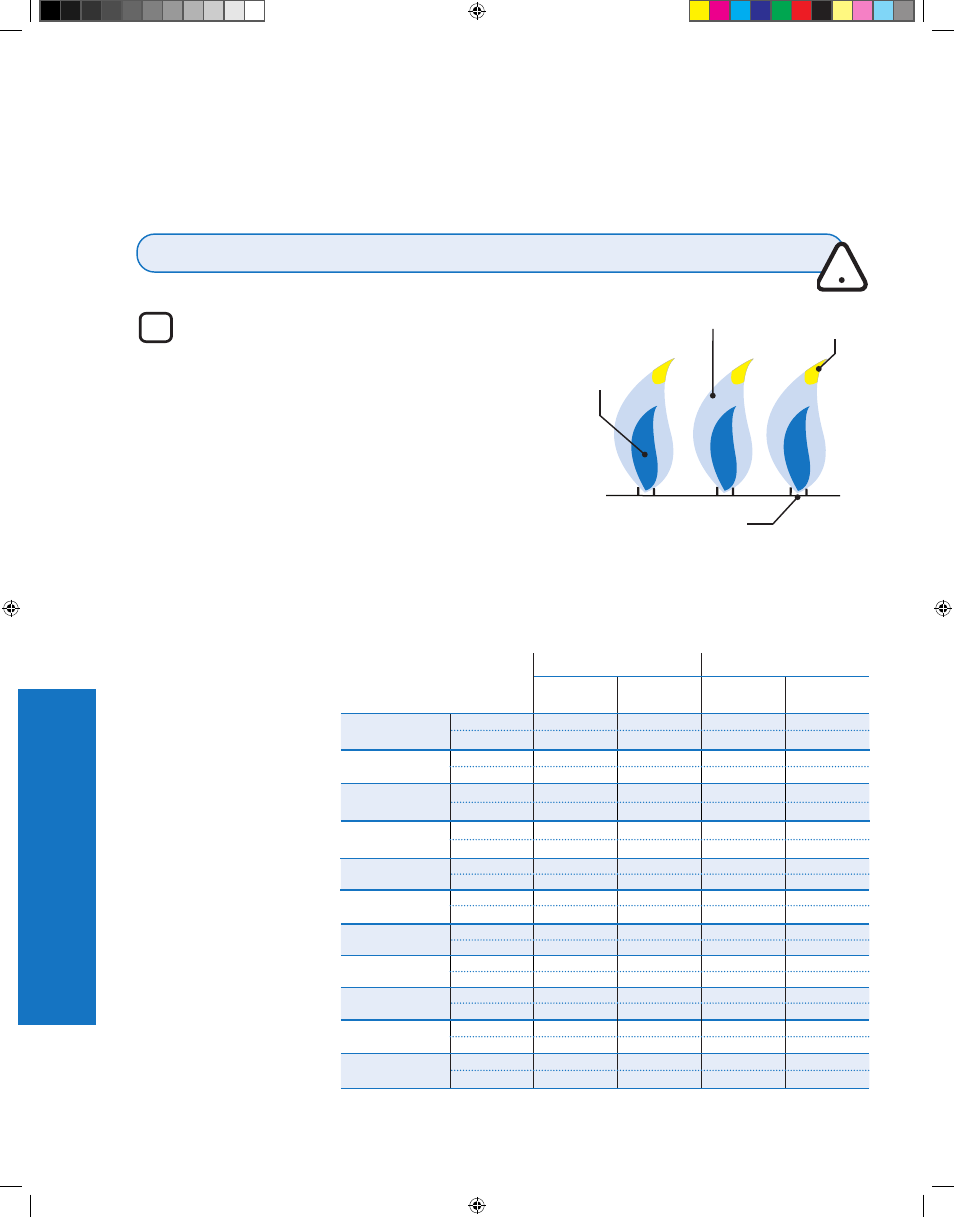

• Cuando están ajustados correctamente las flamas que se generan
son de color azul oscuro en la base, azul claro en el cuerpo y
ocasionalmente presentan destellos amarillos en la punta.
• Cuando hay poca circulación de aire hacia el quemador se produce
hollín y llamas tenues de color amarillo.
• Cuando hay demasiada circulación de aire hacia el quemador las
llamas se mueven erráticamente y puede ser difícil encenderlas.
Ajustar en obturador de aire
1. Retire las rejillas y las placas para tener acceso a los quemadores.
2. Para acceder al tornillo del obturador de aire, ubicado en la boca
del quemador, es necesario abrir la(s) puerta(s) del carro.
3. Retire la cubierta
posterior para ajustar
el obturador de aire del
tubo posterior.
4. Afloje el tornillo que
asegura el obturador
para abrirlo o cerrarlo
según se requiera. (Fig. 1)
5. Encienda los
quemadores en llama
alta.
6. Inspeccione el aspecto
de las flamas.
7. Si es el aspecto es
correcto, apague los
quemadores,
apriete los tornillos que
aseguran el obturador y
recoloque las placas y
rejillas.
8. Asegúrese de no haber
alterado la malla contra
insectos.
Note: El quemador infrarrojo
no puede ser ajustado.
Puerto del quemador
Punta Amarilla
Azul oscuro
Azul Claro
Modelo
Tamaño del orificio Obturador de aire
Quemador
Principal
Quemador
posterior
Quemador
Principal
Quemador
posterior
BIG32RB
Propano #60 1.25mm 1/2" Full
Gas natural 1.45mm #50 3/8" Full
BIG38RB
Propano #60 1.25mm 1/2" Full
Gas natural 1.45mm #50 3/8" Full
BIG44RB
Propano #60 1.25mm 1/2" Full
Gas natural 1.45mm #50 3/8" Full
BI32
Propano #60 - - -
Gas natural 1.45mm - - -
BIB10RT / BI10RT
Propano #64 - - -
Gas natural #55 - - -
BIB10IR
Propano #64 - - -
Gas natural 1.27mm - - -
BIB12RT / BI12RT
Propano 1.2mm - - -
Gas natural 1.7mm - - -
BIB18RT
Propano 1.2mm - - -
Gas natural 1.7mm - - -
BIB18IR
Propano 1.15mm - - -
Gas natural #52 - - -
BIB18PB
(anillo exterior) Propano 1.75mm - - -
Gas natural 2.4mm - - -
BIB18PB
(anillo interior) Propane 1.4mm - - -
Gaz naturel 2.05mm - - -
Fig. 1
