58
| Para comenzar Napoleon.com | Serie Built-In
Par
a c
om
en
zar
MODELO
DIMENSIONES DE LAS ABERTURAS (IN / CM)
DIMENSIONES DE LAS ABERTURAS (IN / CM) CON
REVESTIMIENTO AISLANTE (ZCL)
W X D H W X D H
BIG32 / BI32
Min. 30 / 76.2 33.50 / 85.1 19.4 / 49.3 10.25 / 26.0 34 / 86.4 35.38 / 89.9 21.38 / 54.3 10.38 / 26.4
Max. 32 / 81.3 - 19.75 / 50.2 - - - - -
BIG38
Min. 36 / 91.4 39.50 / 100.3 19.4 / 49.3 10.25 / 26.0 40 / 101.6 41.38 / 105.1 21.38 / 54.3 10.38 / 26.4
Max. 38 / 96.5 - 19.75 / 50.2 - - - - -
BIG44
Min. 42 / 106.7 45.50 / 115.6 19.4 / 49.3 10.25 / 26.0 46 / 116.8 47.38 / 120.3 21.38 / 54.3 10.38 / 26.4
Max. 44 / 111.8 - 19.75 / 50.2 - - - - -
BIB18
Min. 18 / 45.7 21.50 / 54.6 19.4 / 49.3 10.25 / 26.0 22 / 55.9 23.38 / 59.4 21.38 / 54.3 10.38 / 26.4
Max. 20 / 50.8 - 19.75 / 50.2 - - -- - -
BIB12 / BI12
Min. 12 / 30.5 15.50 / 39.4 19.4 / 49.3 10.25 / 26.0 16 / 40.6 17.38 / 44.1 21.38 / 54.3 10.38 / 26.4
Max. 14 / 35.6 - 19.75 / 50.2 - - - -
BIB10 / BI10
Min. 10 / 25.4 - 18.75 / 47.6 6 / 15.2 - - - -
Max. 12 / 30.5 - 20.75 / 52.7 - - - - -
Encimera no
combustible
D
A B
H
W
W X
C
A = 6.5" (16.5 CM)
B = 6.5" (16.5 CM)
C = 5.7" (14.5 CM) MÍN.
E*
E* = 4.25" (10.8 CM)
MÁX.
E* = Para utilizar en la instalación de una puerta Napoleón BI.
d

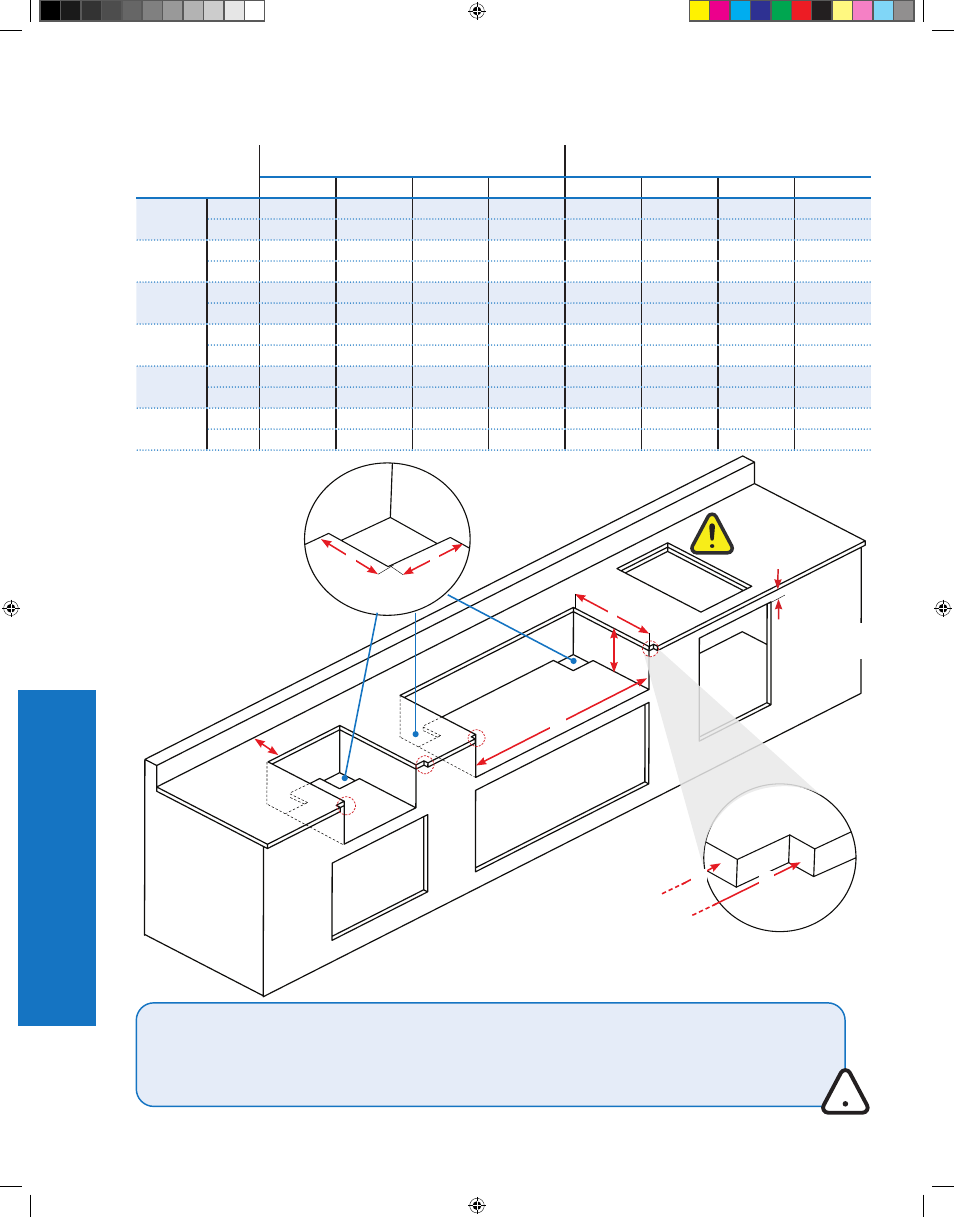

imenSioneS para empotrar
¡ADVERTENCIA ! El marco del gabinete, el gabinete y la cubierta DEBEN estar hechos de material no combustible
cuando las unidades no se instalan usando el revestimiento o forro aislante (ZCL) correspondiente a su unidad.
Consulte la lista de piezas en su Guía de Ensamblaje para obtener información específica.
PRECAUCIÓN! Si el gabinete alberga una bombona de GLP, la construcción del gabinete debe cumplir con las
instrucciones para gabinetes con bombonas incorporadas. Consulte " Conexiones de Gas ".
!
