Utilisez ces instructions si l’appareil est ventilé vers l’extérieur par l’arrière de l’appareil.
Découpez un trou carré de 12 po x 4 po dans le mur arrière pour l’évacuation extérieure. Suivez les
instructions incluses sur le gabarit arrière.

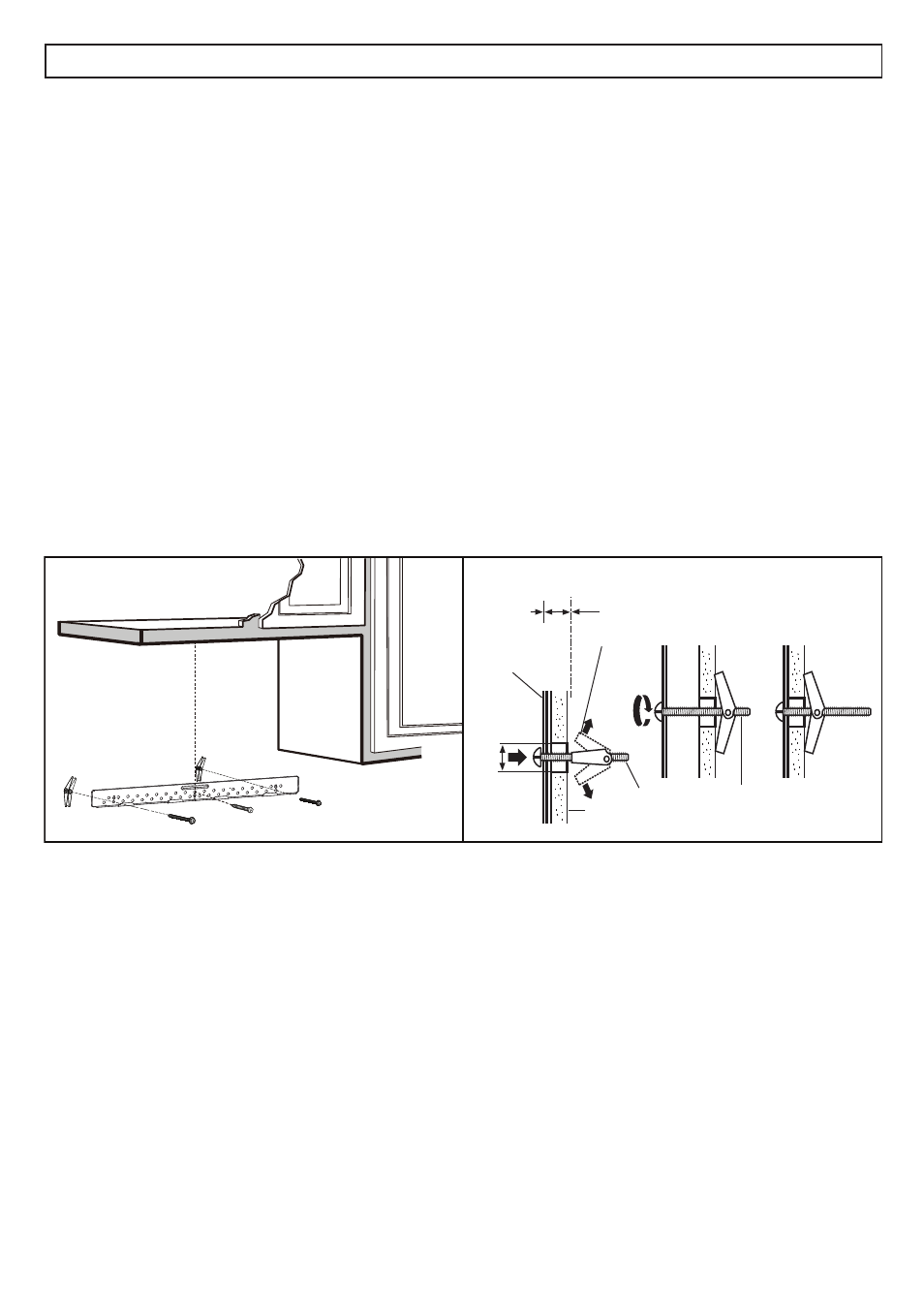

Installer la plaque de montage
Utilisez une perceuse de 5/8 po pour faire deux trous qui entreront dans la cloison sèche. Utilisez une
perceuse de 3/16 po pour faire un trou qui entrera dans un montant de mur. Utilisez le gabarit de
montage pour décider de l’emplacement des trous. Au moins un trou doit entrer dans un montant de mur.
Insérez les vis à métaux dans la plaque de montage à travers les trous conçus pour pénétrer dans la
cloison sèche et fi xez les écrous à oreilles 3/4 po sur chaque vis à métaux.
Placez la plaque de montage contre le mur et insérez les écrous à oreilles dans les trous du mur. Les écrous
à oreilles s’ouvriront de l’autre côté du mur pour fi xer la vis.
Ne placez pas d’écrou à oreilles sur la vis qui ira dans le montant du mur. Insérez une vis à bois à travers
la plaque de montage et dans le montant du mur. Serrez toutes les vis.
plaque de
montage
mur
écrou papillon
vis mécanique bout de boulon
espacement des bascules supérieur à l'épaisseur de la paroi
5⁄8"
INSTRUCTIONS D’INSTALLATION - ÉCHAPPEMENT ARRIÈRE EXTÉRIEUR
