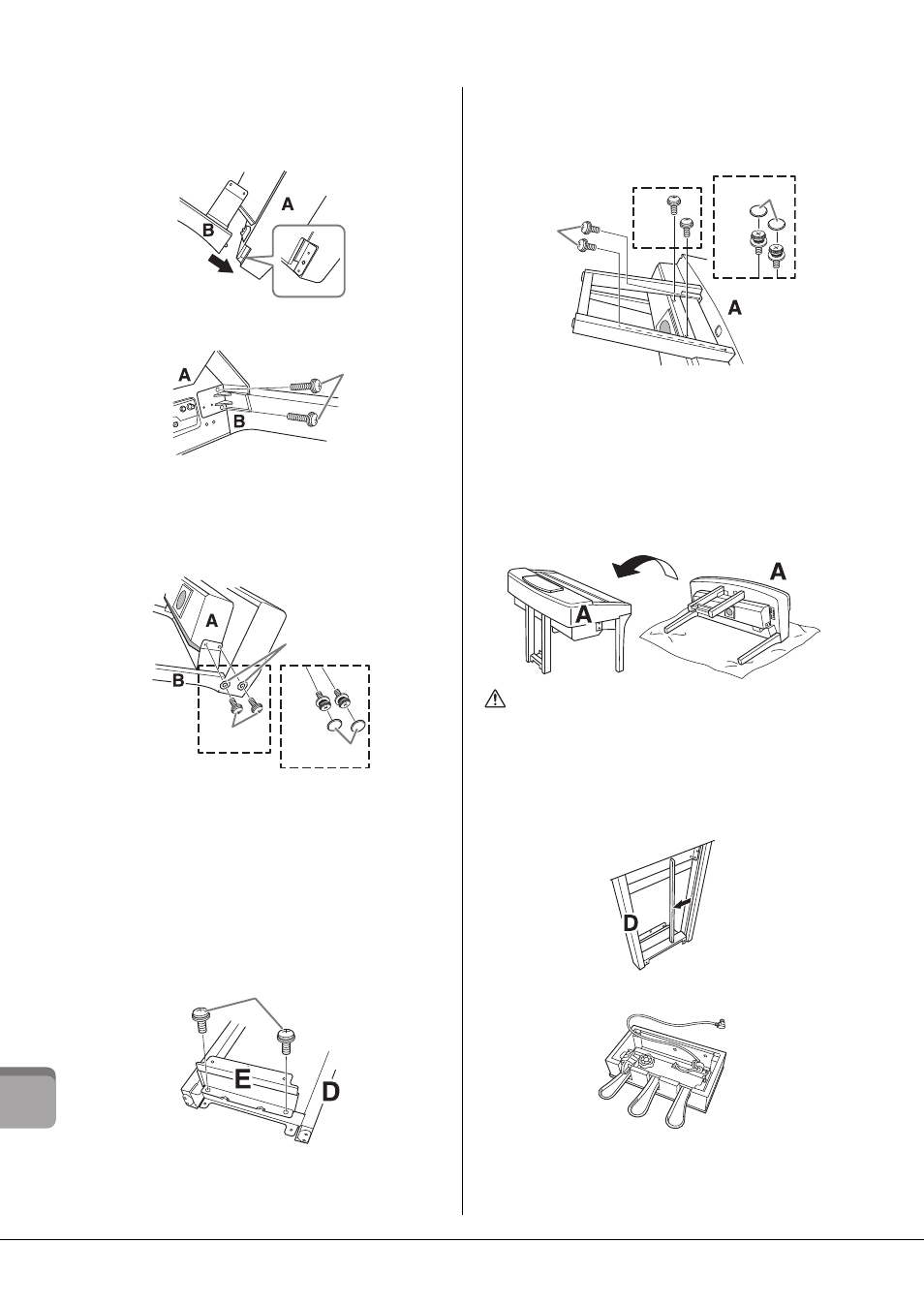

Fixez les parties B et C à la partie A.
Alignez les parties B et A de sorte que la protubérance
s'insère correctement dans l'orifice.
Fixez la partie B à la surface inférieure de l'unité A à l'aide
de deux vis de type H.
Fixez les parties en pressant B contre A afin de les caler
correctement.
Fixez la partie B au boîtier de haut-parleur de la partie A
à l'aide de deux vis de type J.
Si les trous de vis ne sont pas correctement alignés,
desserrez les autres vis et corrigez la position de la partie B.
(CVP-709PWH) Fixez deux caches-vis de type K.
Fixez la partie C à la partie A de la même manière.
3
Fixez la partie E à la partie D.
Fixez la partie E à la partie D à l'aide de deux vis de type L.
4
Fixez la partie D à la partie A.
Fixez la partie D à la surface inférieure de l'unité A à l'aide
de deux vis de type L.
Fixez la partie D au boîtier de haut-parleur de la partie A
à l'aide de deux vis de type J.
Si les trous de vis ne sont pas correctement alignés,
desserrez les autres vis et corrigez la position de la partie D.
(CVP-709PWH) Fixez deux caches-vis de type K.
5
Redressez la partie A en position verticale.
ATTENTION
• Prenez garde à ne pas vous coincer les doigts !
• Lorsque vous soulevez l'unité, ne saisissez pas celle-ci par
le protège-clavier.
6
Installez la partie F.
Retirez le cache de la partie D.
Détachez et déroulez le cordon enroulé.
