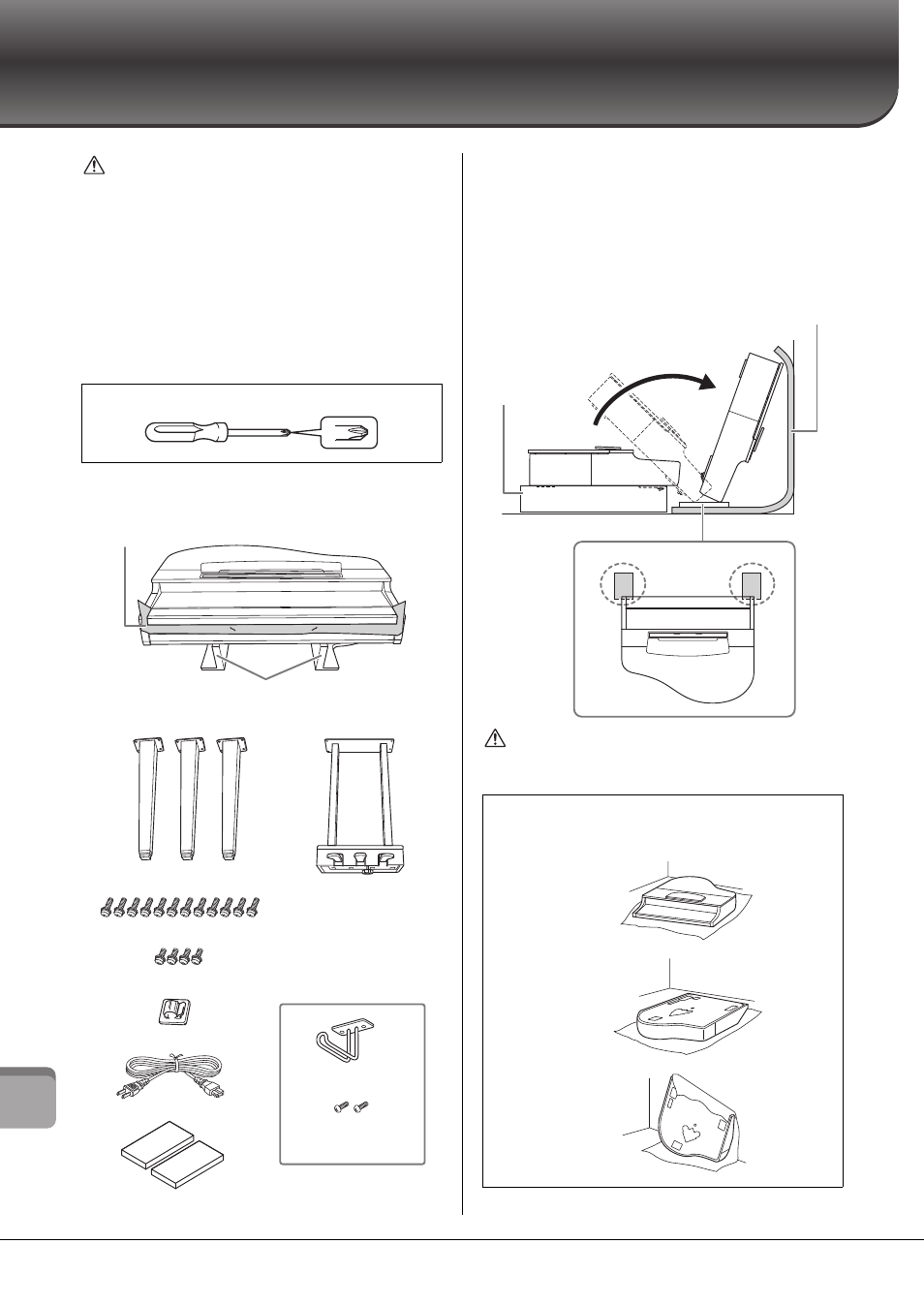

Montage du CVP-709 (type piano à queue)
ATTENTION
• Assemblez l'unité sur une surface dure, plane et suffisamment
spacieuse.
• Veillez à ne pas intervertir les éléments, à ne pas les placer au
mauvais endroit et à les installer selon l'orientation appropriée.
Assemblez l'unité dans l'ordre indiqué ci-dessous.
• L'assemblage doit être effectué par deux personnes au moins.
• Utilisez uniquement les vis de taille adéquate fournies.
N'utilisez pas d'autres vis. L'utilisation de vis incorrectes risque
d'endommager le produit ou de provoquer son
dysfonctionnement.
• Après le montage de chaque unité, veillez à resserrer toutes
les vis.
• Pour procéder au démontage de l'unité, il suffit d'inverser
l'ordre des étapes d'assemblage.
Déballez tous les éléments et vérifiez qu'il n'en manque aucun.
1
Appuyez l'unité principale contre le mur,
comme illustré.
Étalez un grand tissu doux (couverture, par exemple)
comme illustré afin de protéger le sol et les murs.
Appuyez l’unité principale contre le mur, le protège-clavier
en position fermée et la partie clavier tournée vers le bas.
ATTENTION
Prenez garde à ne pas vous coincer les doigts.
Préparez un tournevis cruciforme (+) adapté à la taille des vis.
Cordon d'alimentation
Pieds
Vis de fixation de 6 x 20 mm x 4
Support de câble
Vis de fixation de 6 x 40 mm x 12
Crochet de suspension
du casque
Vis de
4 x 10 mm x 2
Pour éviter que le protège-clavier ne s'ouvre accidentellement pendant
l'assemblage, appuyez dessus, en vous assurant que la feuille
(comme illustré) reste en place.
Unité principale
Pour éviter d'endommager l'unité MIC-HPJ située en bas de l'unité
principale, veillez à installer l'unité principale sur les coussinets en mousse
de polystyrène. Assurez-vous également que les coussinets ne sont pas
en contact avec l'unité MIC-HPJ.
Pédalier
Cordon enroulé à l'intérieur
du pédalier. À la sortie d'usine,
les pédales sont recouvertes
d'un revêtement de protection.
Retirez ce revêtement de la
pédale forte pour une utilisation
optimale de l'effet GP
Responsive Damper Pedal.
Coussinets de protection x 2
AVIS
N'installez pas l'unité principale comme indiqué sur
cette illustration.
Grand tissu doux
Coussinets en mousse
de polystyrène
Coussinets de
protection
Incorrect
Incorrect
Incorrect
