Section 2 NOM DES PIECES

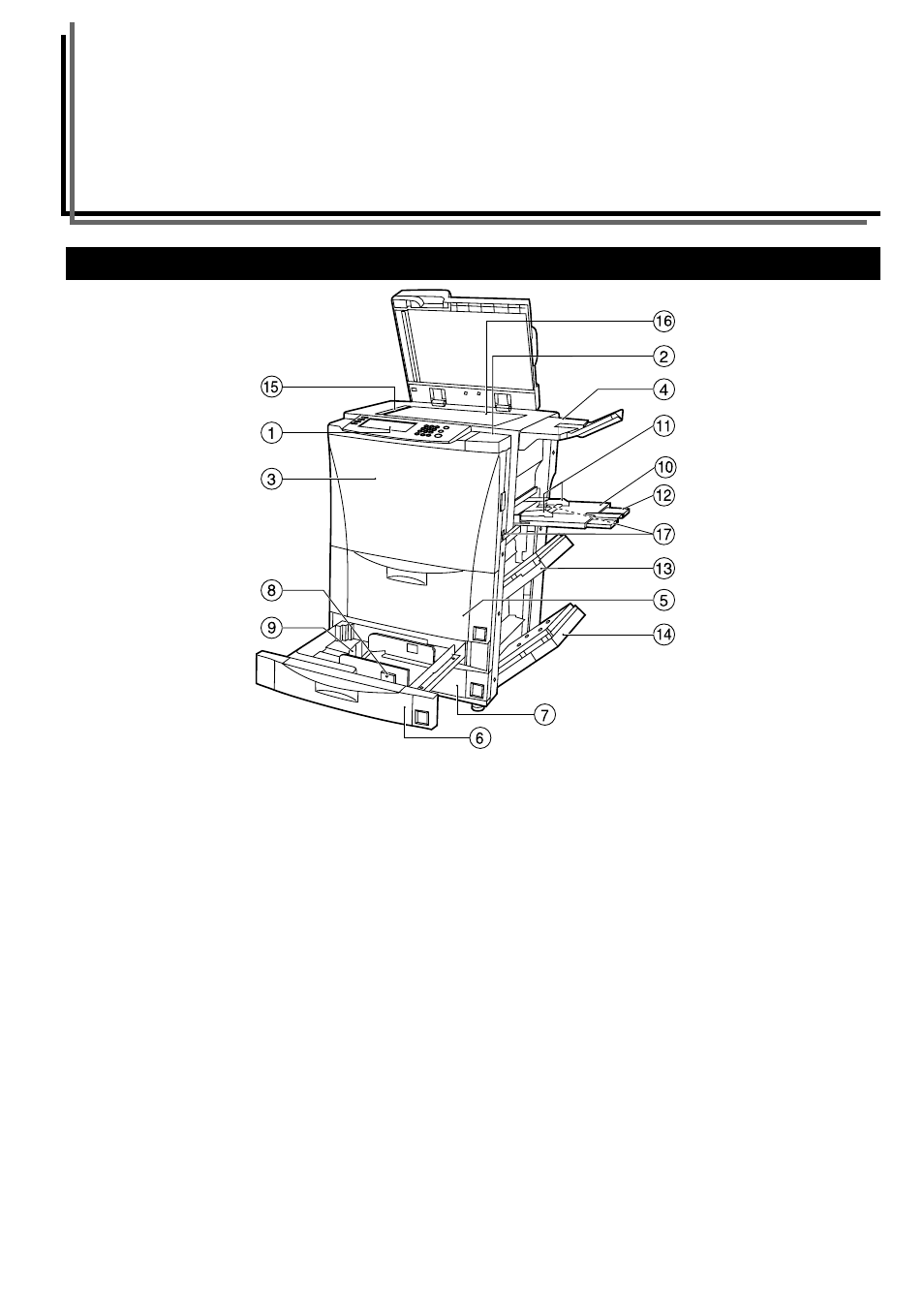

1. Corps principal
1 Panneau de commande
(Effectuer ici les opérations de copie.)
2 Panneau du côté droit du panneau de commande
(Ouvrir ce panneau lors de l’ajout de toner.)
3 Panneau avant
(Ouvrir ce panneau lorsqu’un blocage de papier se produit à
l’intérieur du copieur.)
4 Plateau d’original
(Cette pièce peut ne pas être présente selon le pays ou la région
d’achat de ce copieur.)
5 Tiroir No.1
(Ce tiroir peut contenir jusqu’à 3000 feuilles de papier copie
standard.)
6 Tiroir No.2
(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie
standard.)
7 Tiroir No.3
(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie
standard.)
8 Leviers de libération du guide de largeur du papier
(Pincer ces leviers et ajuster les plateaux guide sur la largeur du
papier devant être mis en place dans ce tiroir.)
9 Leviers de libération du guide de longueur du papier
(Pincer ces leviers et ajuster le plateau guide sur la longueur du
papier devant être mis en place dans ce tiroir.)
0 Plateau d’alimentation manuelle
(Placer le papier sur ce plateau lors de la copie sur du papier de
petit format ou des types de papier spéciaux.)
! Guides d’insertion
(Régler ces guides selon la largeur du papier devant être mis en
place sur le plateau d’alimentation manuelle.)
@ Rallonge du plateau d’alimentation manuelle
(Ouvrir cette rallonge lors de la copie sur du papier de format
8
1/2 " x 11", 8 1/2 " x 14", 11" x 17", A4R, B4 ou A3.)
# Panneau supérieur droit
(Ouvrir ce panneau lorsqu’un blocage de papier se produit à
l’intérieur du copieur.)
$ Panneau inférieur droit
(Ouvrir ce panneau lorsqu’un blocage de papier se produit à
l’intérieur du copieur.)
% Échelles de format d’original
(Veiller à aligner les originaux dessus lors de la mise en place de
l’original sur la vitre d’exposition.)
^ Vitre d’exposition
(Y placer les originaux à copier. Placer les originaux face vers le
bas avec les bords alignés avec les échelles de format d’original
sur la gauche et à l’arrière de la vitre d’exposition.)
& Poignées de transport
(Faire sortir ces barres – deux barres situées sur chaque côté
gauche et droit du copieur – pour les utiliser comme poignées.)
