Advanced Contact Technology
8
9
10
11
12
Fabricant/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax +41/61/306 55 56
mail [email protected]
www.multi-contact.com © b
y
Multi-Contact A
G, Switz
erland – MA145 – 03.2013, Inde
x f
, Global Communications – Modi
fi
cations sous réserv
e / Subject to alterations

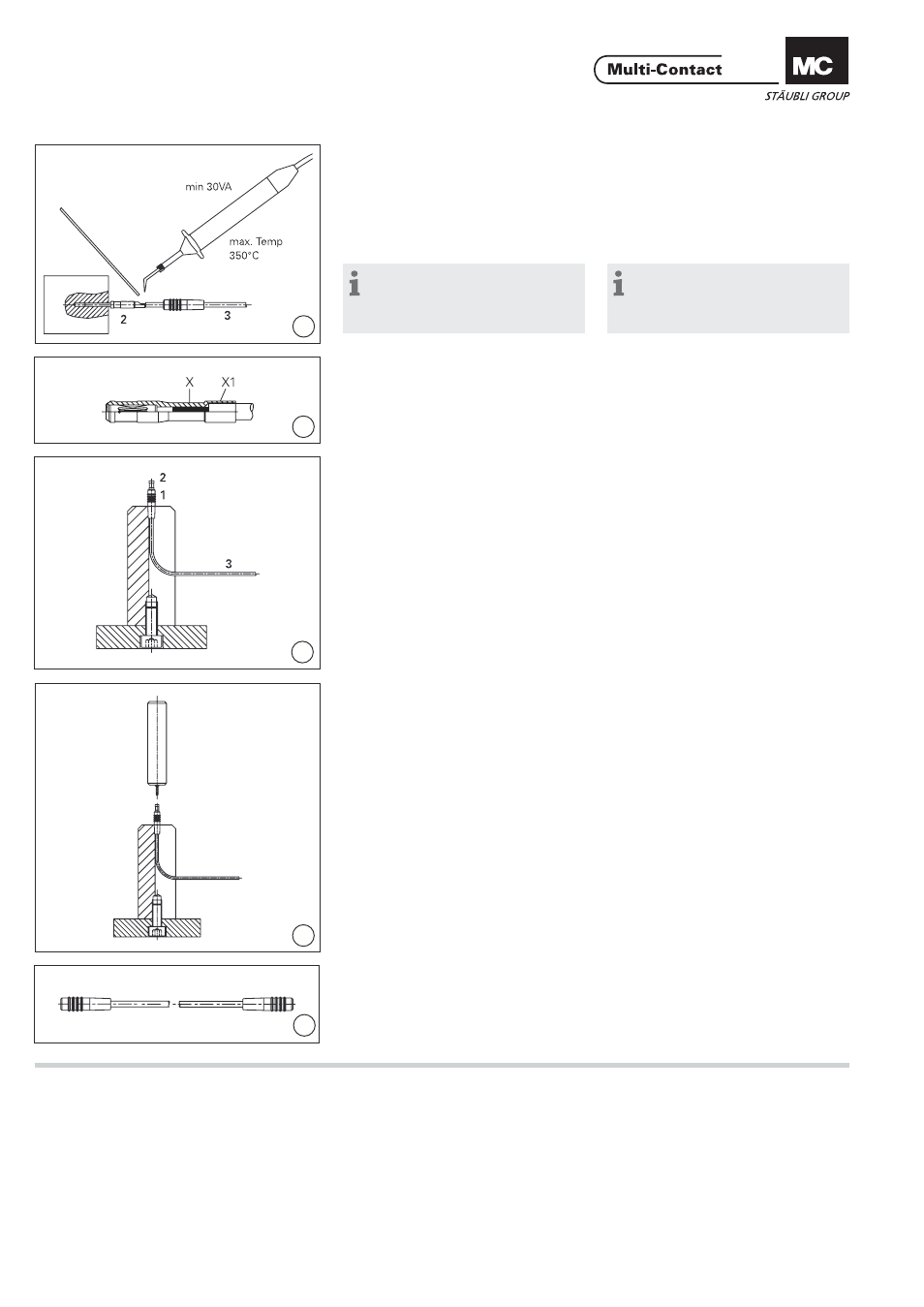

(ill. 8)
(Pour LS1-B, LS1,25-B)
Souder le câble dans la douille 2.
Température de soudure max.: 350°C.
La douille et la zone de soudure
doiven t être exemptes de coulures
liées à la soudure. (ill. 8)
(For LS1-B, LS1,25-B)
Solder cable 3 in socket 2. Max. solder
temperature: 350°C.
Socket and solder area should be free
from excess solder.
Remarque:
Une fi che Ø 1mm fi xée sur un
suppo rt permet de maintenir la
douille en position lors de la soudure.
Note:
For soldering purposes a fi xed
plug Ø 1mm can be used to hold the
socket in position.
(ill. 9)
(pour B1-TH)
Sertir le câble en Pos. X.Si nécessaire,
afi n de garantir une rétention du câble
sur isolant, l‘isolation peut être sertie
en Pos. X1. (ill. 9)
(For B1-TH)
Crimp lead to Pos. X. For strain relief,
if necessary the insulation can be
crimped to Pos. X1.
(ill. 10)
Introduire l‘isolant 1 et le câble 3 à la
douille 2 dans l‘outil auxiliaire adéquat
(pour KT1-S ou KT2-S). Introduire la
douille dans l‘isolant et tirer en même
temps le câble. (ill. 10)
Insert insulation 1 and cable 3 with
socket 2 into the appropriate (for KT1-
S or KT2-S) auxiliary tool. Insert socket
into the insulation and pull simultane-
ously the cable.
(ill. 11)
Positionner l‘outil de montage en face
de la douille et presser lentement la
douille jusqu‘au point d‘arrêt, à l‘aide
d‘une petite presse. (ill. 11)
Align auxiliary tool with socket and
slowly press-in socket to the end posi-
tion with the help of a lever press or a
bench drilling machine.
(ill. 12)
Contrôler visuellement la position
fi nale ! (ill. 12)
Visually control end position !
