Multi-Contact MA145 Manuel d'utilisation

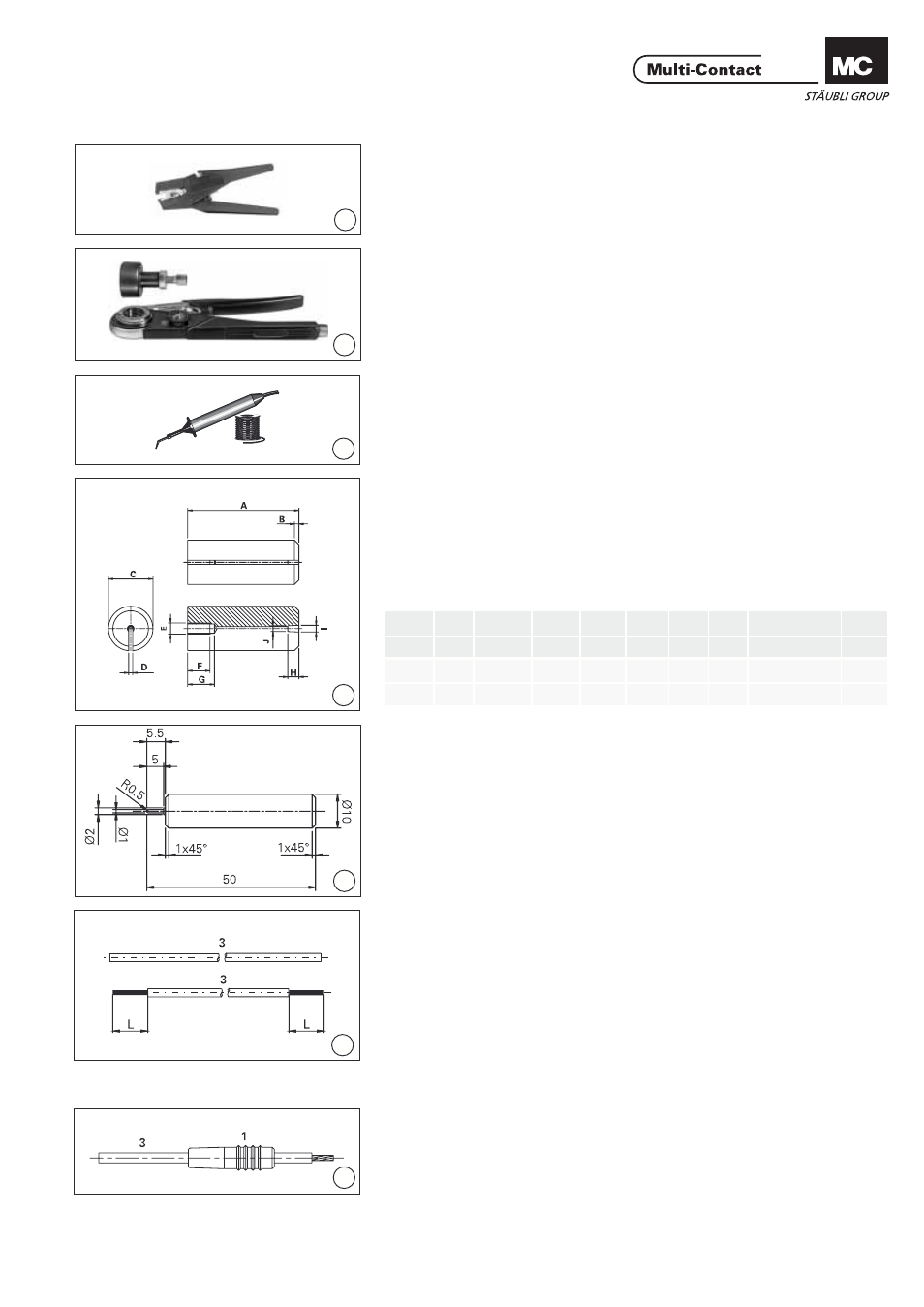

Page 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2
5
6
7
Tab. 1
Outillage nécessaire
Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
(pour B1-TH)
Pince à sertir M-CZ.
No. de Cde 18.3800
Locator MES-CZ-CT1,5/2
No. de Cde 18.3802
(ill. 2)
(for B1-TH)
Crimping pliers M-CZ
Order No. 18.3800
Locator MES-CZ-CT1,5/2
Order No. 18.3802
(ill. 3)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de
(ill. 3)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 4)
0util de montage inférieur.
Matière recommandée: Laiton
Dimensions voir Tab.1
(ill. 4)
Lower auxiliary tool.
Recommended material: Brass
Dimensions see Tab.1
A
B
C
D
E
F
G
H
I
J
mm
mm
mm
mm
mm
mm
mm
mm
KT1-S
50
2x45°
Ø20
1,8
M5
10
12
5
Ш3
Ш2,6
KT2-S
50
2x45°
Ø20
2,4
M5
10
12
6
Ш4,4
Ш3,4
(ill. 5)
Outil de montage supérieur.
Matière recommandée: Acier
(ill. 5)
Upper auxiliary tool.
Recommended material: Steel
Préparation du câble
Preparation of the cable
(ill. 6)
Couper le câble 3 à la longueur prévue
et avec la pince à dénuder, dénuder
les extrémités du câble sur la longueur L:
- pour LS1-B et LS1,25-B:
L = 3mm
- pour B1-TH:
L = 4mm,
Câble max. Ø2mm
(ill. 6)
Cut the cable 3 to the desired nomi-
nal length and strip ends of cable to
length L with cable stripper:
- for LS1-B and LS1,25-B:
L = 3mm
- für B1-TH:
L = 4mm,
Cable max. Ø2mm
Montage
Assembly
(ill. 7)
Glisser l‘isolant 1 sur le câble 3.
(ill. 7)
Slide insulator 1 onto cable 3.
