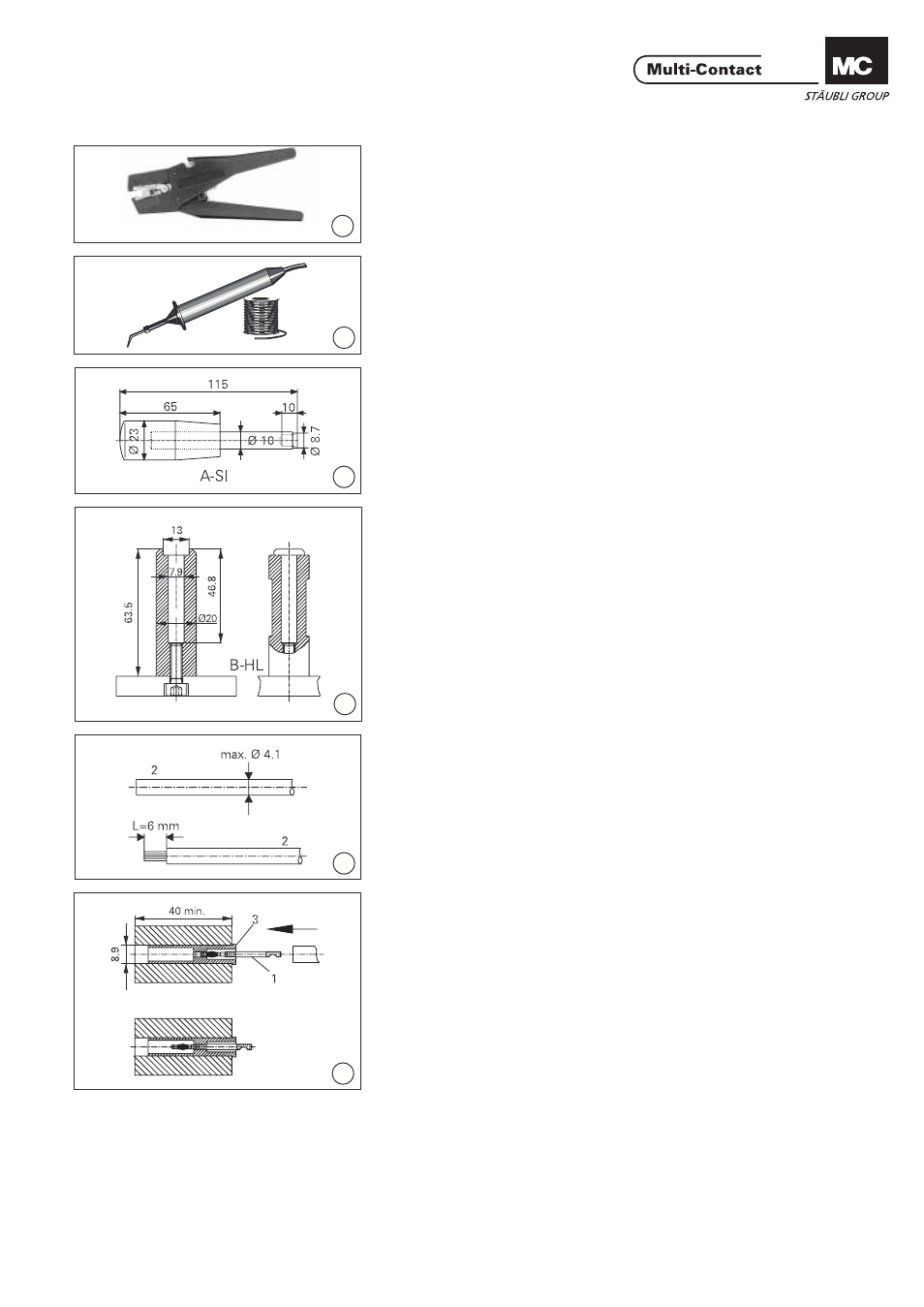

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
0util de montage A-SI
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-SI
Recommended material: Steel
(ill. 4)
0util de montage B-HL
Matière recommandée: Acier (ill. 4)
Auxiliary tool B-HL
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 2 à la longueur prévue
et dénuder le câble sur la longueur
L = 6mm avec la pince à dénuder. (ill. 5)
Cut the cable to the desired nominal
length and strip cable insulation to
length L = 6mm with cable stripper.
Montage Assembly
(ill. 6)
Introduire l‘isolant 3 dans un support
(alésage Ø 8,9mm, profondeur min.
40mm). Insérer la fi che 1 dans l‘isolant
3 à l‘aide d‘une petite presse. (ill. 6)
Insert insulator 3 in block (drilling hole
Ø 8,9mm, hole depth min. 40mm)
Press plug 1 into insulator 3 with the
help of a lever press or a bench drilling
machine.
