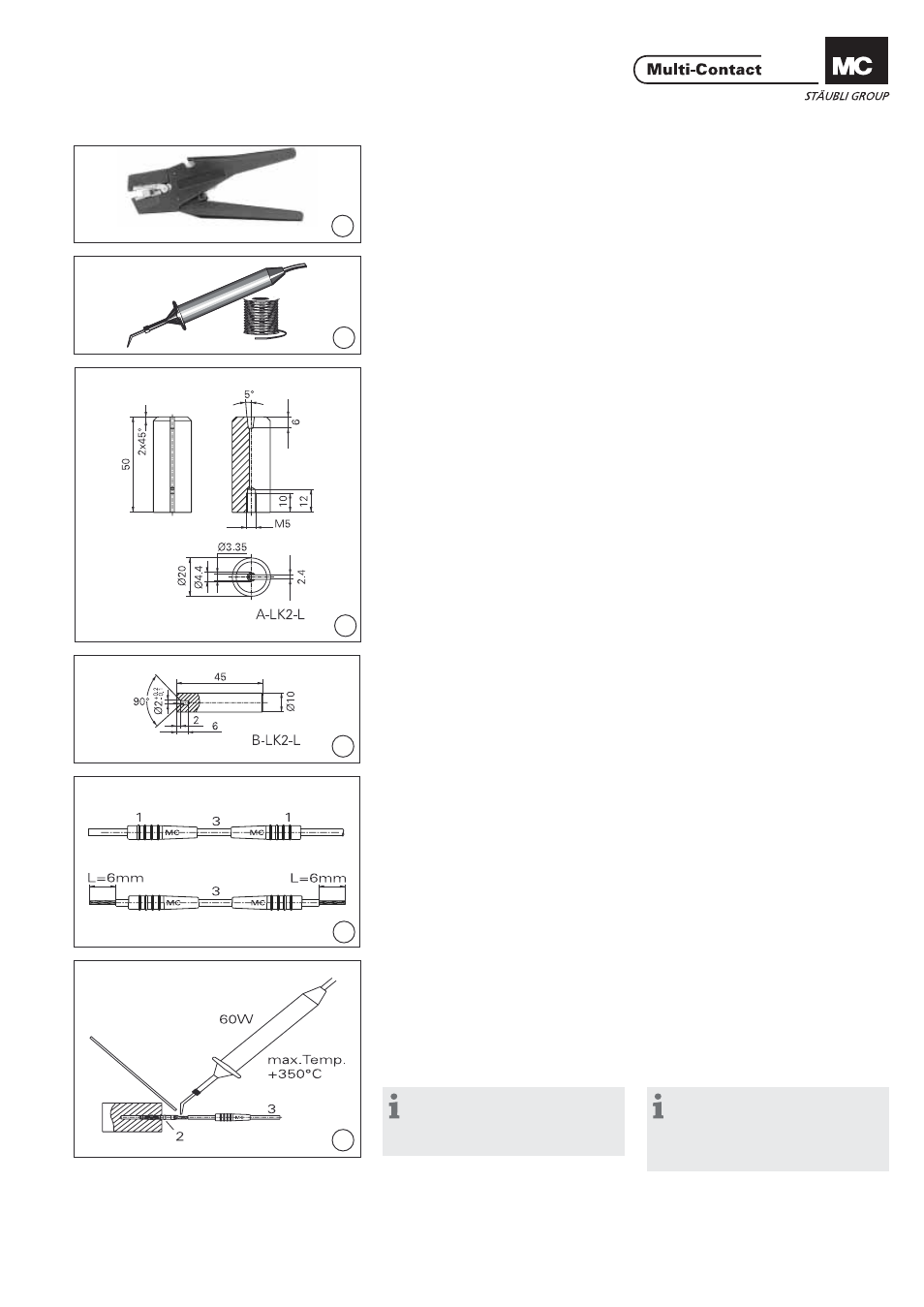

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil auxiliaire A-LK2-L
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-LK2-L
Recommended material: Steel
(ill. 4)
Outil auxiliaire B-LK2-L
Matière recommandée: Acier (ill. 4)
Auxiliary tool B-LK2-L
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 3 à la longueur prévue
et enfi ler les deux capuchons isolants
(1). Dénuder les deux extrémités du
câble sur la longueur L = 6mm avec la
pince à dénuder. (ill. 5)
Cut the cable 3 to the desired nominal
length and slide insulator (1) onto both
ends of cable. Strip both ends of cable
to length L = 6mm with cable stripper.
(ill. 6)
Souder le câble 3 dans la fi che 2.
Température de soudure max. 350°C. (ill. 6)
Solder cable 3 in plug 2.
Soldering temp. 350°C max.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Remarque:
Lors de l’opération de soudure
maintenir la fi che 2 dans un support
muni d’un perçage Ø 2,1mm.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 2 in posi-
tion.
