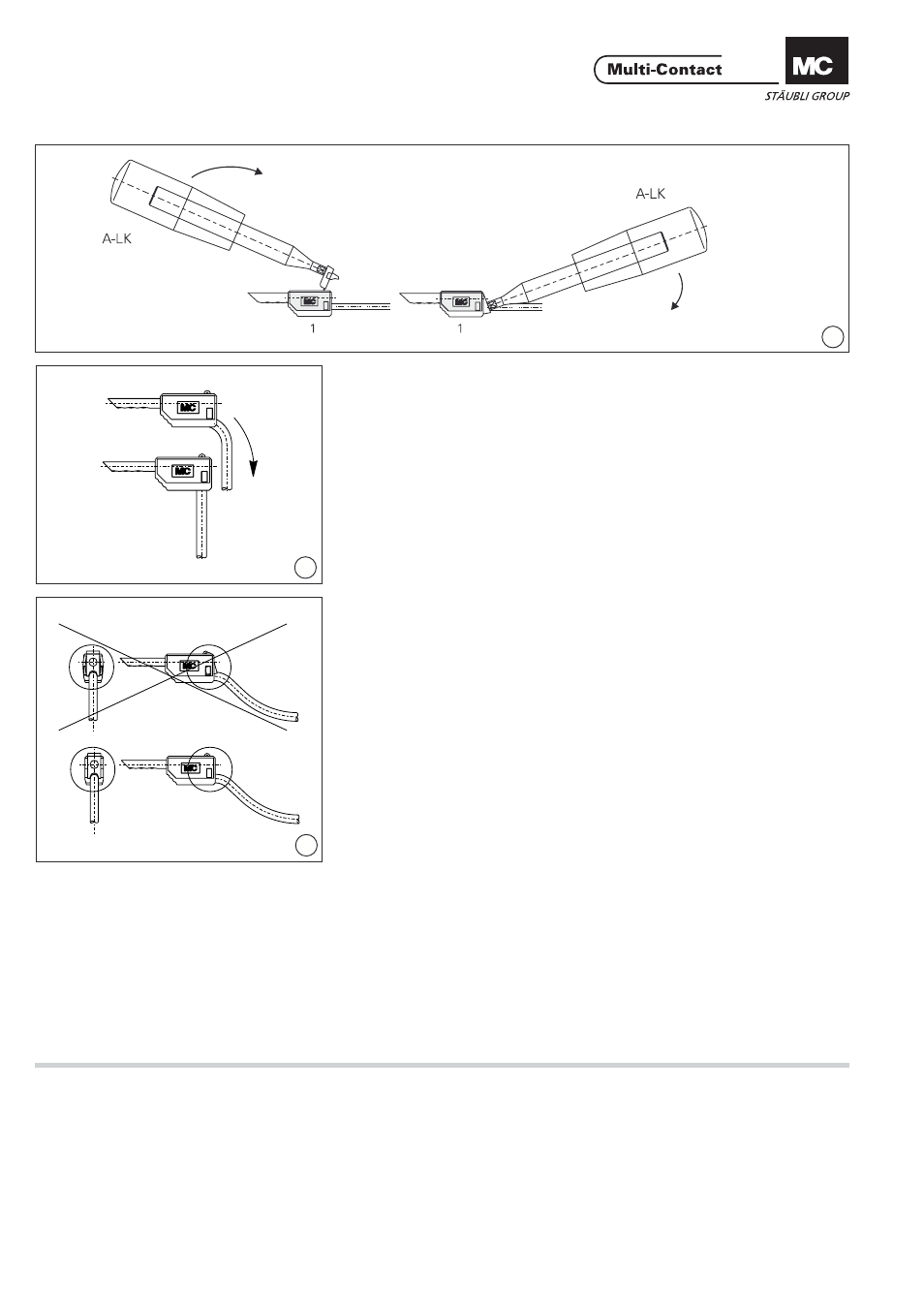

(ill. 7)
Insérer l‘outil A-LK dans le volet de
fermeture du capuchon isolant 1.
Rabattre le volet de fermeture du
capucho n isolant jusqu‘au point
d‘arrêt.
(ill. 7)
Insert auxiliary tool A-LK into hinged
fastening cap. Press and snap the
fastening cap into position.
(ill. 8)
Pour les cordons du type LK2-F90...,
et LK2,3-F90..., tirer le câble à 90° vers
le bas dans l’encoche de l’isolant.
(ill. 8)
Further, by the LK2-F90... and LK2,3-
F90... connecting lead, pull the cable
down into the right-angled position
and into the insulator cut-out.
(ill. 9)
Contrôler l‘encliquetage complet du
volet de fermeture.
(ill. 9)
Visually check the snap-in parts for
correct assembly.
