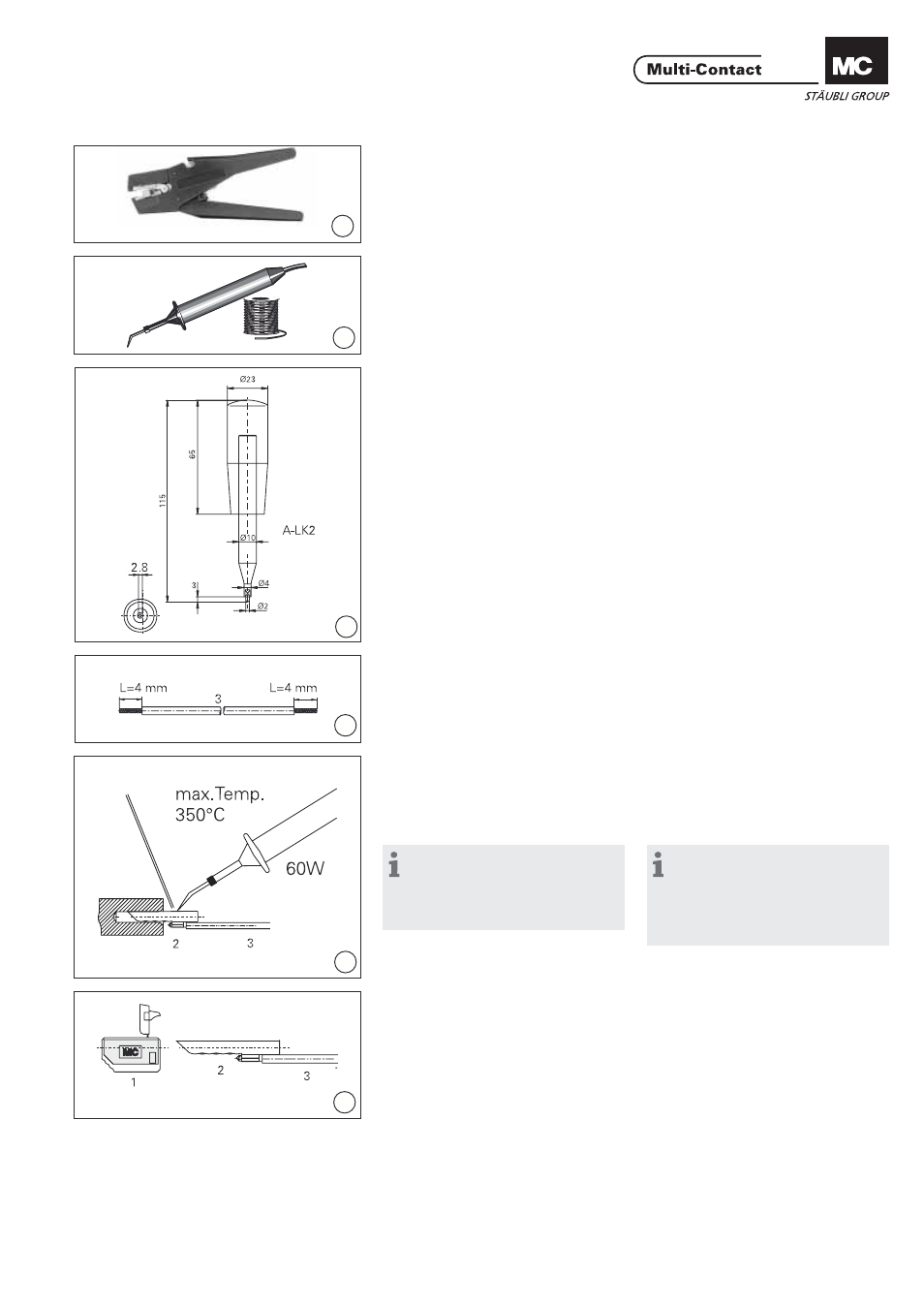

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb
Ø 1,5 #58/405
(SN95.8Ag3.5Cu.7)
Source d’approvisionement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5 #58/405
(SN95.8Ag3.5Cu.7)
Source of supply:
www.kester-online.de
(ill. 3)
Outil de montage A-LK2
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 3 à la longueur prévue
et dénuder le câble sur la longueur
L=4mm avec la pince à dénuder. (ill. 4)
Cut the cable 3 to the desired nominal
length and strip cable insulation to
length L=4mm with cable stripper.
(ill. 5)
Souder le câble 3 sur la fi che 2.
Température de soudure max. 350°C. (ill. 5)
Solder cable 3 on plug 2.
Soldering temp. 350° C max.
Remarque:
Lors de l’opération de soudure
maintenir la fi che 2 dans un support
muni d’un perçage Ø 2,1mm (pour
LK2-F...) ou 2,4mm (pour LK2,3-F...).
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm (for
LK2-F...) or 2,4mm (for LK2,3-F...)
should be used to hold the plug 2 in
position.
Assemblage Assembly
(ill. 6)
Insérer la fi che 2 (soudée au câble 3)
dans l‘isolant 1 jusqu‘en butée. (ill. 6)
Fully insert plug 2 (together with sol-
dered cable 3) into the insulator 1.
