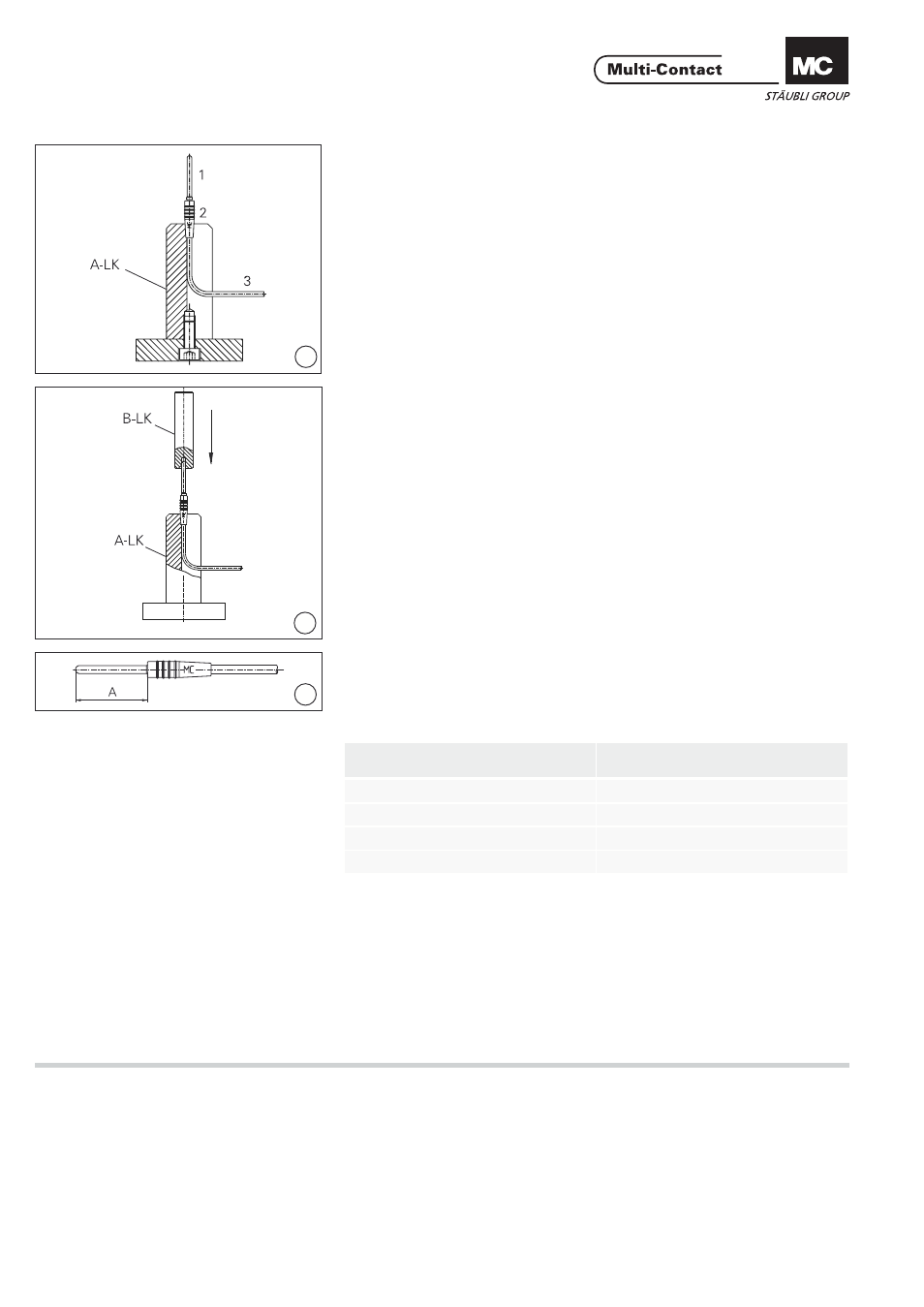

(ill. 7)
Introduire le capuchon isolant 2 et le
câble 3 soudé à la fi che 1 dans l‘outil
auxiliaire A-LK. Introduire la fi che
dans le capuchon isolant et tirer en
même temps le câble. (ill. 7)
Insert insulator 2 and soldered cable
3 with plug 1 into the auxiliary tool
A-LK. Insert plug into the insulator and
pull simultaneously the cable.
(ill. 8)
Positionner l‘outil de montage B-LK en
face de la fi che et presser lentement
la fi che jusqu‘au point d‘arrêt, à l‘aide
d‘une petite presse. (ill. 8)
Align auxiliary tool B-LK with plug and
slowly press-in plug to the end posi-
tion with the help of a lever press or a
bench drilling machine.
(ill. 9)
Contrôler la position de la fi che
par rapport au capuchon isolant.
(Distanc e A, voir Tab.1) (ill. 9)
Control end position distance A, of
plug. (see Tab.1)
Cordon
Lead
Distance A (mm)
LK2-S 11
LK1,5-S AM 11
LK1,62-S AM 14,7
LK2-S/A AM 18
