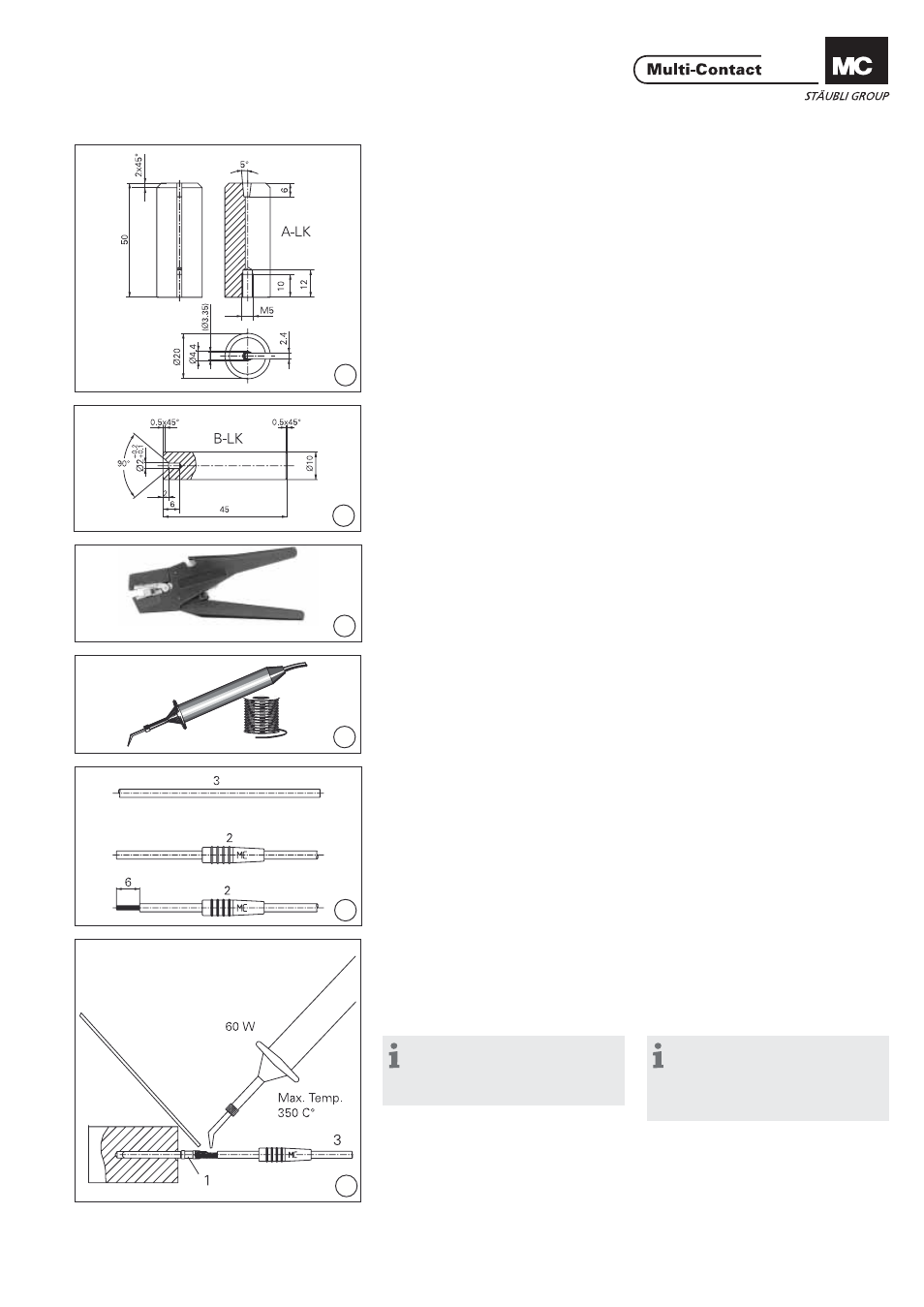

Outillage nécessaire Tools required
(ill. 1)
Outil de montage inférieur A-LK.
Matière recommandée: Laiton (ill. 1)
Lower auxiliary tool A-LK.
Recommended material: Brass
(ill. 2)
Outil de montage supérieur A-LK.
Matière recommandée: Acier (ill. 2)
Upper auxiliary tool B-LK.
Recommended material: Steel
(ill. 3)
Pince à dénuder „Stripax“
No. de Cde: 25.0015 (ill. 3)
Cable stripper “Stripax”
Order No.: 25.0015
(ill. 4)
- Fer à souder 60W
- Fil de soudure
p.e. Fil de soudure sans plomb
Ø1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 4)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 3 à la longueur
prévue. Enfi ler le capuchon isolant
2 sur le câble 3. Dénuder le câble 3
sur la longueur 6mm avec la pince à
dénuder. (ill. 5)
Cut the cable 3 to the desired nominal
length. Feed cable 3 through the insu-
lator 2. Strip cable insulation to length
6mm with cable stripper.
Montage Assembly
(ill. 6)
Souder le câble 3 sur la fi che 1.
Température de soudure max.: 350°C. (ill. 6)
Solder cable 3 on plug 1.
Soldering temperature: 350°C max.
Remarque:
Lors de l’opération de soudure,
maintenir la fi che 1 dans un support
muni d’un perçage Ø 2,1mm.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
