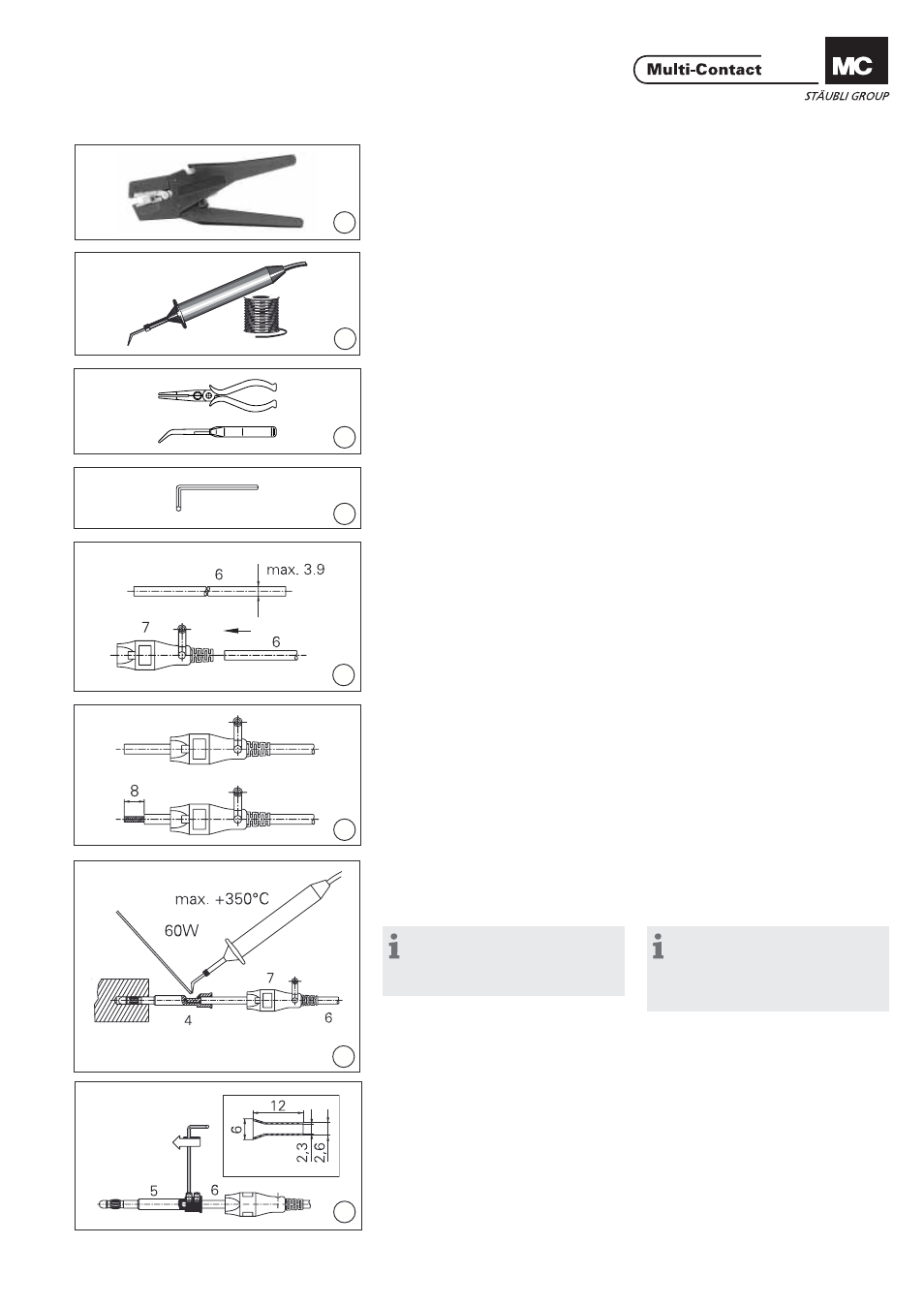

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Pince à becs coudés. (ill. 3)
Angled-nose electrical pliers
(ill. 4)
Clй а six pans 1,5mm
STS1,5, No. de Cde 25.0035. (ill. 4)
Hexagonal wrench 1,5mm STS1,5
Order No. 25.0035
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 6 à la longueur prévue
et enfi ler l‘isolant 7. (ill. 5)
Cut the cable 6 to the desired nominal
length and slide the insulator 7 onto
the cable.
(ill. 6)
Dénuder le câble sur la longueur 8mm
avec la pince à dénuder. (ill. 6)
Strip the cable to length 8mm with
cable stripper.
Souder Soldering
(ill. 7)
Souder le câble 6 dans la fi che 4. (ill. 7)
Solder cable 6 in plug 4.
Remarque:
Utiliser un bloc avec un perçage
Ø 4,2mm pour maintenir la fi che 4
en position lors de la soudure.
Note:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 4 in po-
sition
Visser Screwing
(ill. 8)
Insérer le câble 6 dans l‘embout de
câbles (voir dessin). Sertir le câble,
l‘introduire dans la fi che, et visser
fermement. (ill. 8)
Crimp a wire end ferrule (see drawing)
onto cable 6 and feed the cable into
plug 5 and screw tightly.
wire end ferrule
embout de fils
