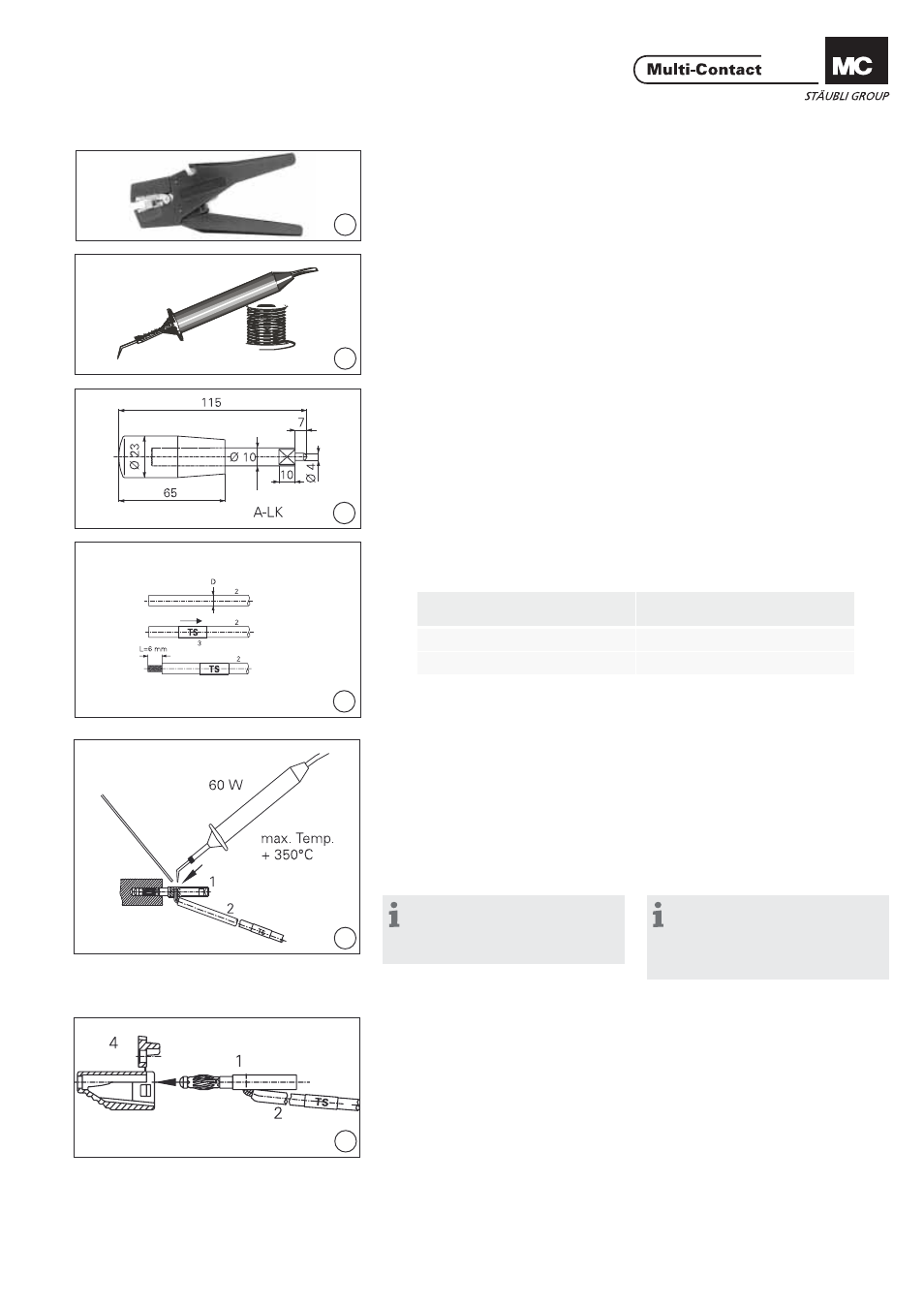

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionne-ment: www.
kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil A-LK
Matière recommandée: Acier. (ill. 3)
Auxiliary tool A-LK
Recommended material: Steel.
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 2 à la longueur pré-
vue. (ill. 4)
Cut the cable 2 to the desired nominal
length.
Enfi ler la bague de marquage 3 sur
le câble 2. Dénuder le câble 2 sur
la longueur L=6mm avec la pince à
dénuder. Slip TS-Marking sleeve 3 on cable 2.
Strip cable 2 insulation to length
L=6mm with cable stripper.
(ill. 5)
Souder le câble 2 dans la fi che 1.
Température de soudure max. 350°C. (ill. 5)
Solder cable 2 in plug 1.
Soldering temp.: 350° C max.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Remarque:
Lors de l’opération de soudure,
maintenir la fi che 1 dans un support
muni d’un alésage Ø 4,2mm.
Note:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 1 in posi-
tion.
Assemblage Assembly
(ill. 6)
Insérer la fi che 1 (avec le câble soudé
2) à l‘arrière de l‘isolant 4 jusqu‘en
butée. (ill. 6)
Fully insert plug 1(together with sol-
dered cable 2) into the insulator 4.
Capuchon isolant
Slip-n-tie insulation D=Ø extérieur du câble max. (mm)
D=Outer Ø of cable max. (mm)
KT410 2,8
KT425-A 4,1
