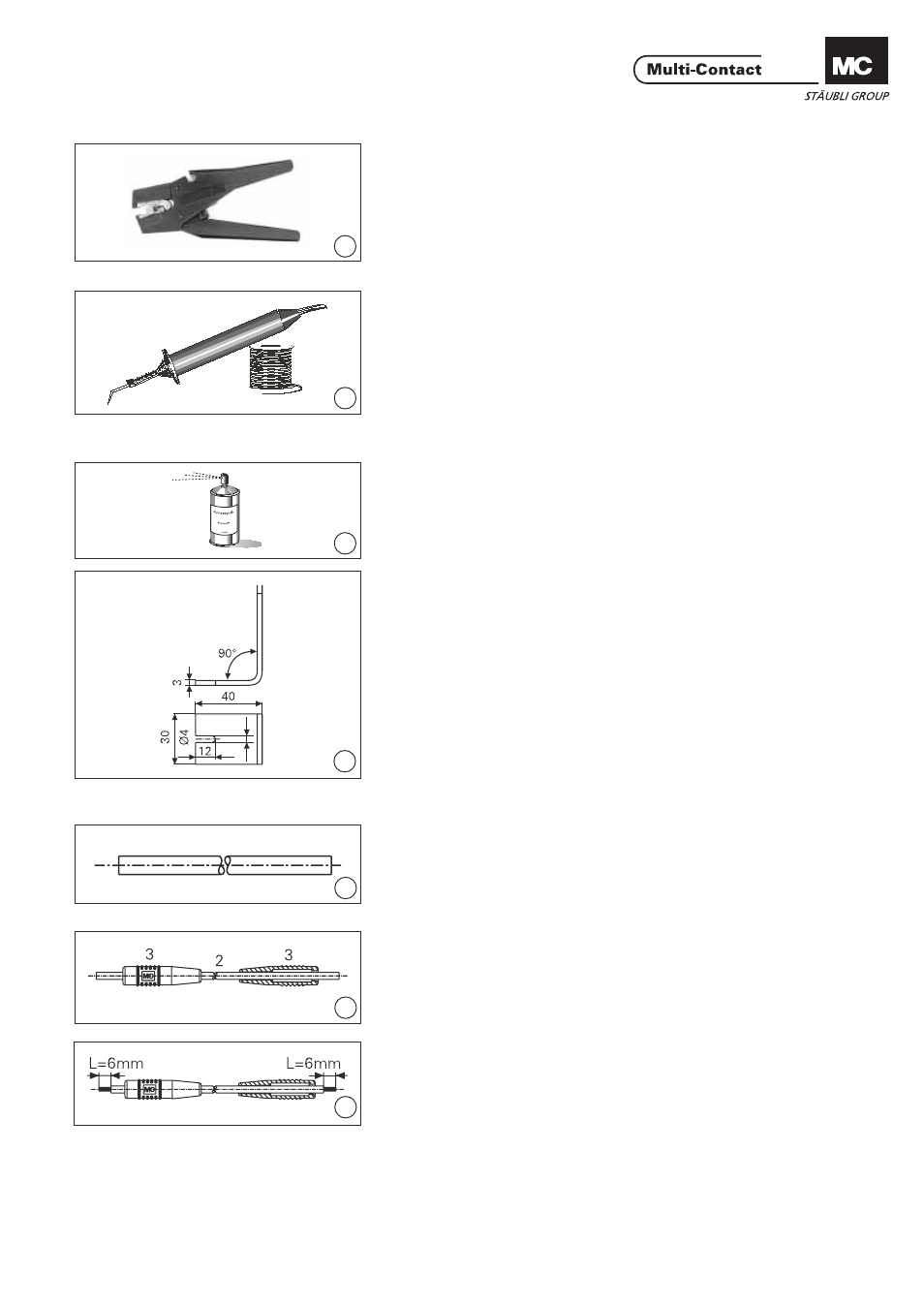

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 2)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Spray de contact
Kontasynth BA100
No. de Cde 73.1051 (ill. 3)
Contact spray
Kontasynth BA100
Order No. 73.1051
(ill. 4)
Outil A-410L/B
Matière recommandée: Acier. (ill. 4)
Auxiliary tool A-410L/B
Recommended material: Steel.
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 2 à la longueur
prévu e. (ill. 5)
Cut the cable 2 to the desired nominal
length.
(ill. 6)
Glisser le câble 2 à travers les deux
isolants (3) (ill. 6)
Slide insulators 3 onto both ends of
cable 2.
(ill. 7)
Dénuder les deux extrémités du câble
sur la longueur L=6mm avec la pince
à dénuder. (ill. 7)
Strip both ends of cable to length
L=6mm with cable stripper.
