Multi-Contact MA114 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3
4
5

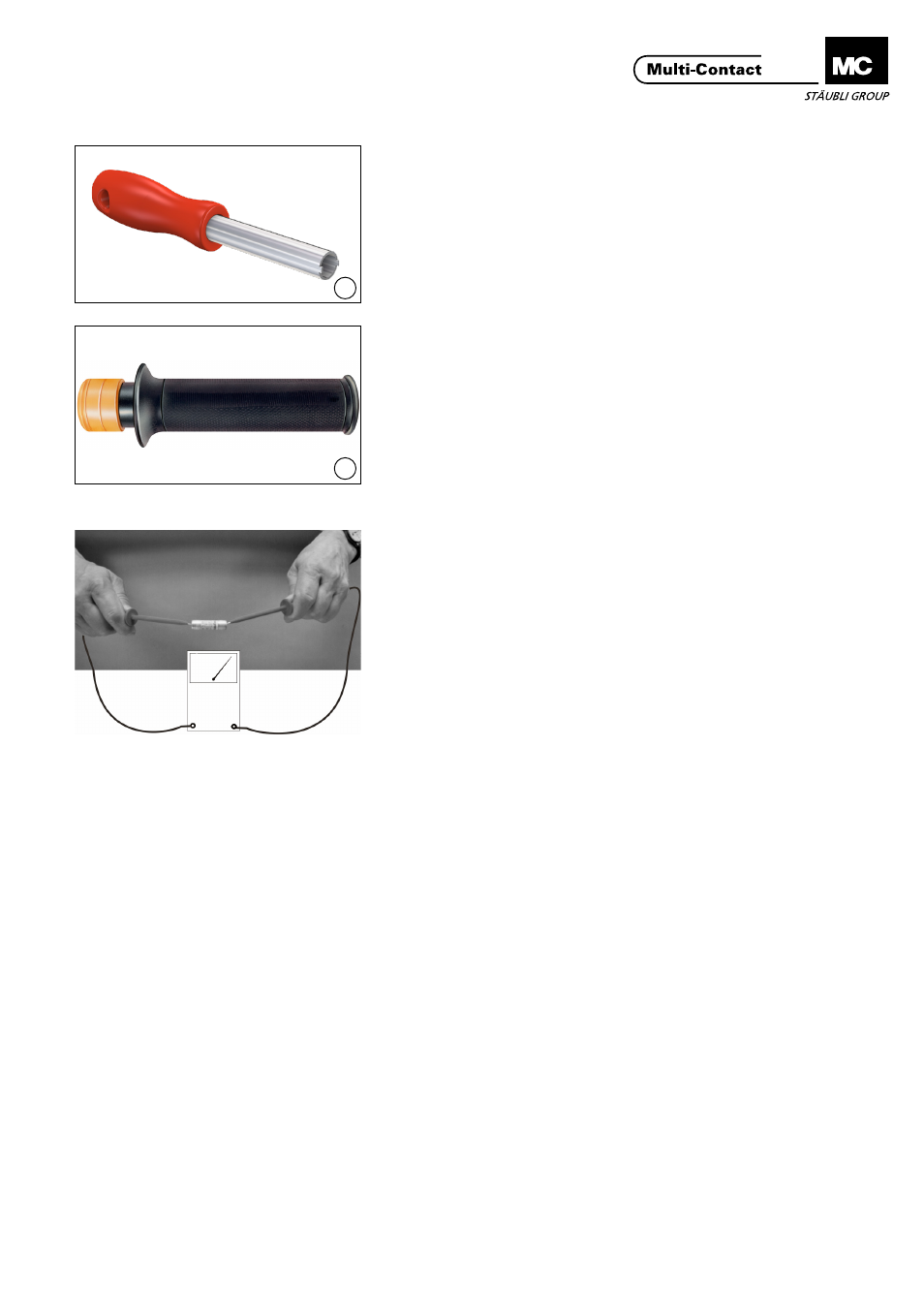

Outillage nécessaire Tools required
(ill. 1)
Clé spéciale SS425 pour porte-fusibles
de sécurité PF/S4���
No� de Cde 25�0020
(ill. 1)
Special tube spanner SS425 suitable
for safety fuse adapters PF/S4���
Order No� 25�0020
(ill. 2)
Outil SS-GKA pour cordon à fusible
S-SL/PF10x38
No� de Cde 20�2140
(ill. 2)
Special tool SS-GKA for safety fuse
cable S-SL/PF10x38
Order No� 20�2140
Montage Assembly
Attention
Vérifier l’état du fusible avant
montage�
Attention
Make an operational control of
the fuse before assembly�
(ill. 3)
Vérifier le fusible !
Un simple test de continuité�
(ill. 3)
Check Fuse !
A simple continuity test�
(ill. 4)
Introduire l‘outil SS425 ou l’outil SS-
GKA dans le porte-fusible par le côté
marqué d‘une flèche et dévisser
totalement l‘écrou intérieur.
(ill. 4)
Insert the special tube spanner SS425
or special tool SS-GKA into the socket
side of the fuse adapter wich has the
marking and completely unscrew
the internal fuse holder�
(ill. 5)
Placer le fusible dans son support�
(ill. 5)
Push the fuse into the fuse holder�
