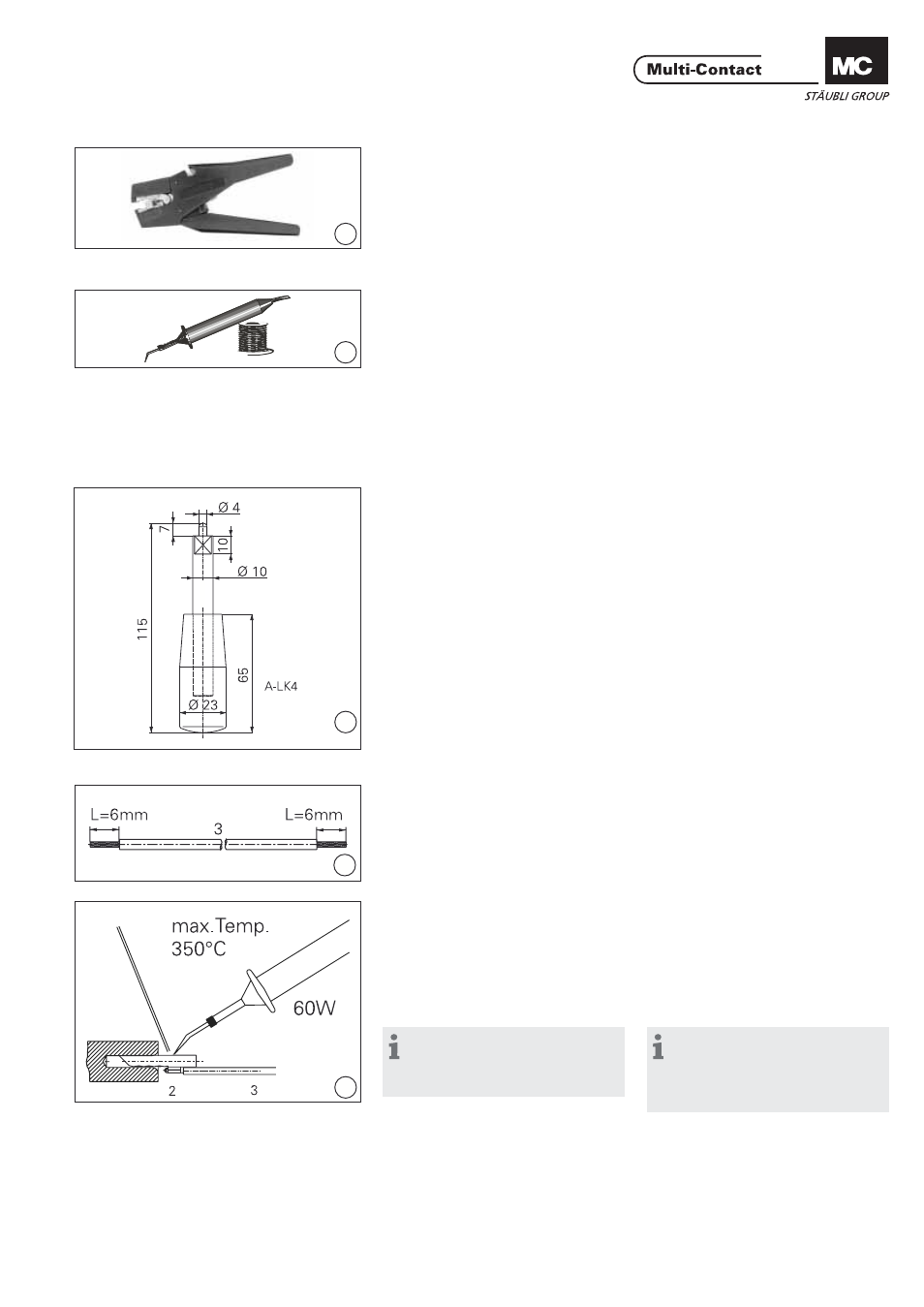

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudoure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Suggestion d‘outillage Suggestion for auxiliary tool
(ill. 3)
Outil de montage A-LK4
Matière recommandée:
Acier. (ill. 3)
Auxiliary tool A-LK4
Recommended material:
Steel.
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 3 à la longueur prévue
et dénuder le câble sur la longueur
L = 6mm avec la pince à dénuder. (ill. 4)
Cut the cable 3 to the desired nominal
length and strip cable insulation to
length L = 6mm with cable stripper.
(ill. 5)
Souder le câble 3 sur la fi che 2. Tem-
pérature de soudure max. 350°C. (ill. 5)
Solder cable 3 on plug 2.
Soldering temp. max. 350°C
Recommendation:
Lors de l’opération de soudure
maintenir la fi che 2 dans un support
muni d’un perçage Ø 4,2mm.
Recommandation:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 2 in posi-
tion.
