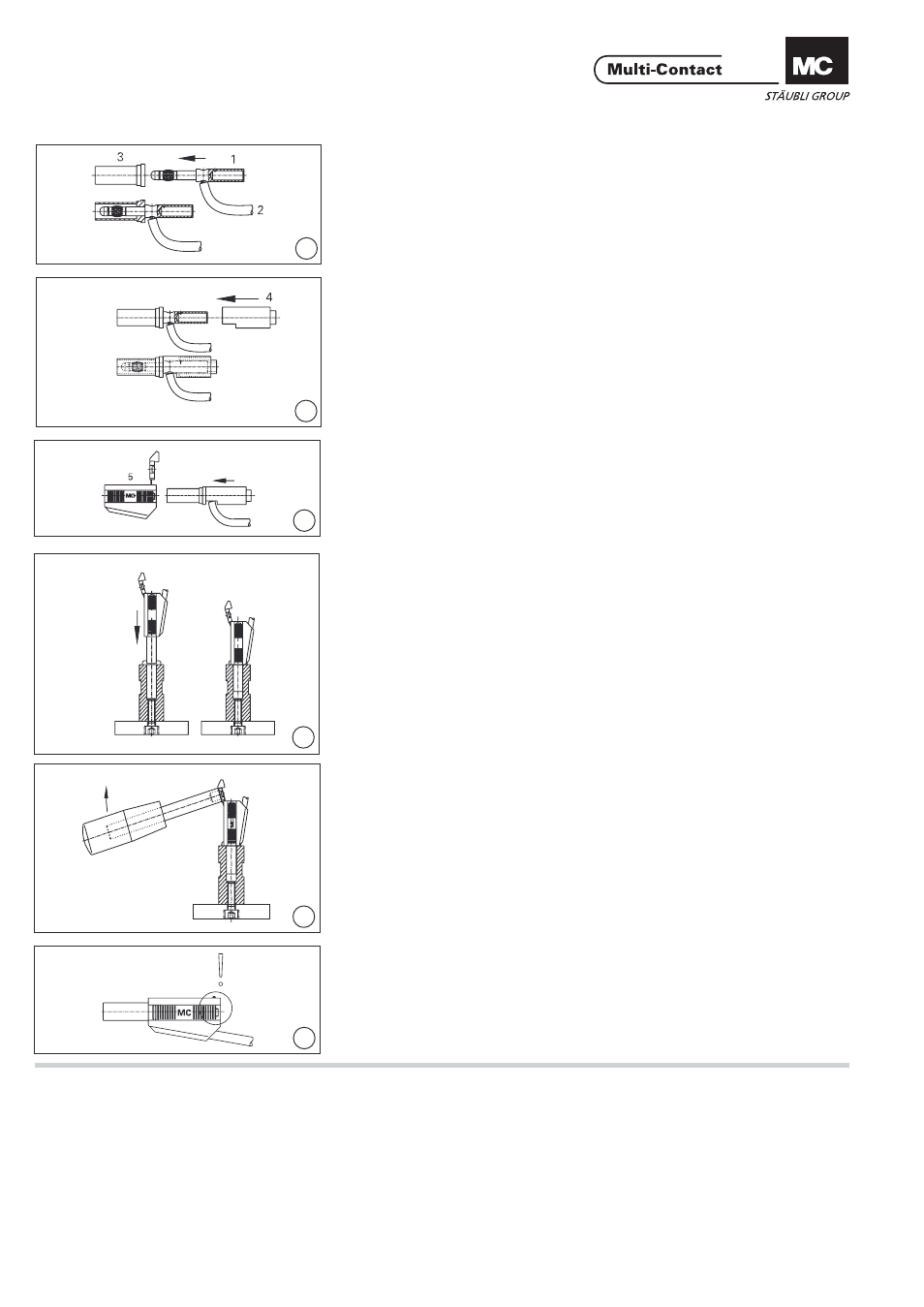

(ill. 7)
Insérer la fi che 1 (avec le câble soudé
2) dans l‘isolant 3 jusqu‘en butée.
(ill. 7)
Fully insert plug 1 (together with sol-
dered cable 2) into the insulator 3.
(ill. 8)
Engager l‘isolant 4 sur la fi che
jusqu‘au point d‘arrêt. Le câble doit se
loger dans la fente de l‘isolant.
(ill. 8)
Slide insulator 4 over plug to end
position paying attention to the cable
opening alignement.
(ill. 9)
Insérer l‘ensemble dans l‘isolant 5
jusqu‘au point d‘arrêt.
(ill. 9)
Fully insert into insulator 5.
(ill. 10)
Introduire les isolants et la fi che dans
l‘outil auxiliaire B-SI.
(ill. 10)
Insert insulators with plug into auxil-
iary tool B-SI.
(ill. 11)
Insérer l‘outil auxiliaire A-SI dans
le vole t de fermeture du capuchon
isolant.
Rabattre le volet de fermeture du
capuch on isolant jusqu‘au point
d‘arrêt.
(ill. 11)
Insert auxiliary tool A-SI into hinged
fastening cap and press and snap the
fastening cap into position.
(ill. 12)
Contrôler l‘encliquetage du volet de
fermeture.
(ill. 12)
Visually check the snap-in parts for
correct assembly.
