Advanced Contact Technology
www.multi-contact.com 3 / 4
3
1
4
5
A-S I
Ш 2
3
Ш 8
.8
Ш 10
115
65 10
2.7
Ш 7
B-S I
Ш7
.9
28.
3
45 Ш20
13
2
2
max. Ø 4.1
L=6 mm
2
1
60 W
max. Temp.
+ 350°C
6
2

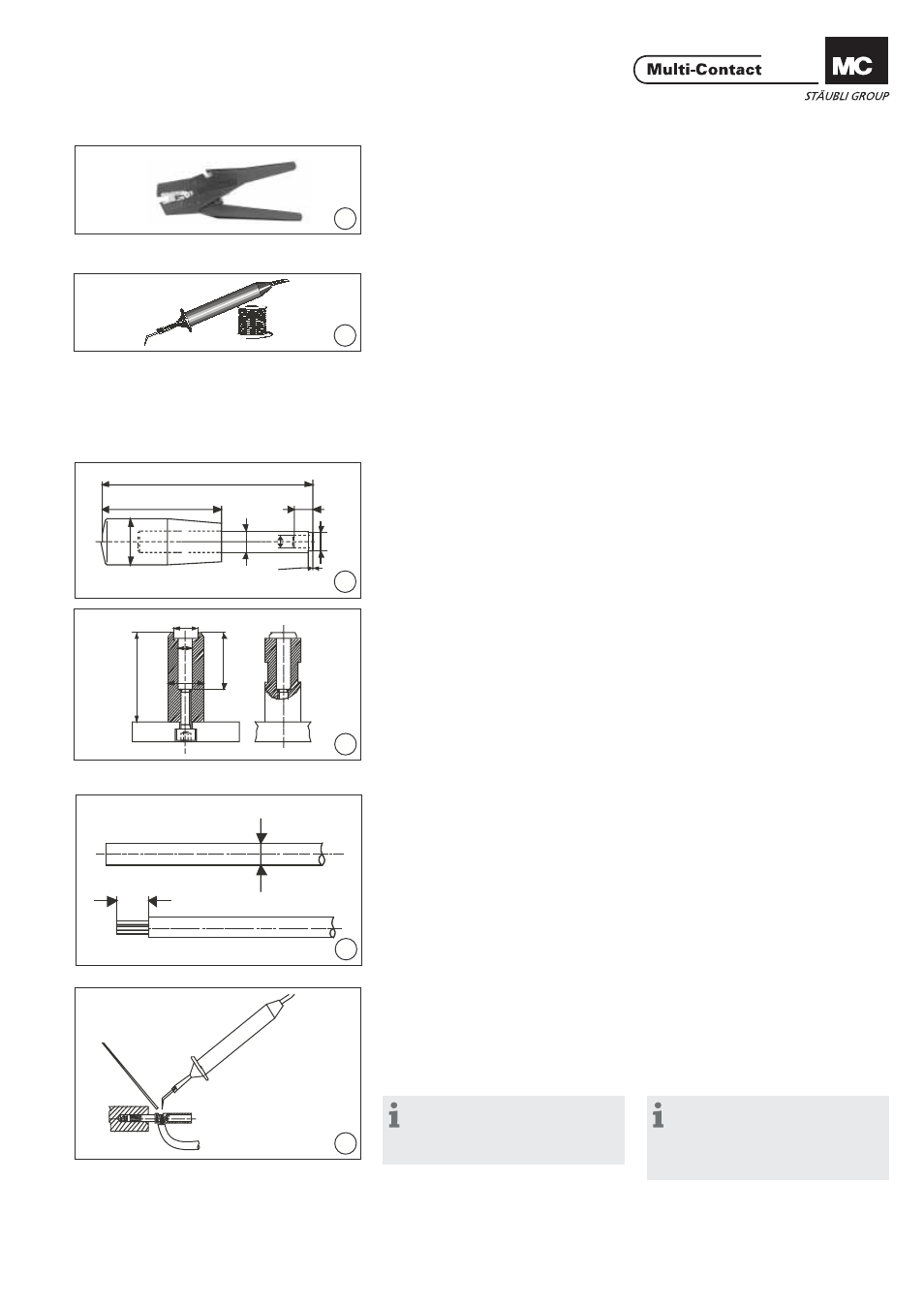

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Fer à souder 60 W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60 W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Proposition d‘outillage Suggested tools
(ill. 3)
0util auxiliaire A-SI
Matière recommandée:
Acier. (ill. 3)
Auxiliary tool A-SI
Recommended material:
Steel.
(ill. 4)
0util auxiliaire B-SI
Matière recommandée:
Laiton. (ill. 4)
Auxiliary tool B-SI
Recommended material:
Brass.
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 2 à la lon-gueur
prévue et dénuder le câble sur la
longueur
L = 6 mm avec la pince à dénuder. (ill. 5)
Cut the cable to the desired nominal
length and strip cable insulation to
length
L = 6mm with cable stripper.
Montage Assembly
(ill. 6)
Souder le câble 2 dans la fi che 1.
Températ ure de soudure max.: 350° C.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. (ill. 6)
Solder cable 2 in plug 1.
Soldering temp. 350° C max.
Plug and solder area should be free
from excess solder.
Recommendation:
Lors de l’opération de soudure
maintenir la fi che 1 dans un support
muni d’un alésage Ø 4,2 mm.
Recommendation:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 1 in posi-
tion.
