MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
21
Installation et montage Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite
4.7.
MONTAGE DE L'HABILLAGE ET DE LA CONTRE-HOTTE
AVANT DE PROCÉDER À L'HABILLAGE DU FOYER
FERMÉ, LIRE LE CHAPITRE 5.2 “ESSAI DE
FONCTIONNEMENT”
Le foyer fermé et les parties de l'habillage doivent être fixées entre eux
SANS ENTRER EN CONTACT AVEC LA STRUCTURE EN ACIER
pour éviter la transmission de la chaleur du marbre et/ou de la pierre et
pour permettre les normales dilatations thermiques ; attention aux
finitions en bois type poutre ou étagères qui doivent être adéquatement
isolées (figure 7)
En particulier, les éventuelles étagères sont positionnées à une distance
non inférieure à 30 cm de la partie supérieure de l'appareil.
Il est conseillé de construire la contre-hotte en placoplâtre de
type ignifuge de 15/20 mm d'épaisseur avec une structure
autoportante réalisée avec un profilé galvanisé afin que les éléments de
l'habillage (poutres en bois ou linteaux en marbre) qui, eux, n'ont pas
de structure portante, puissent facilement la supporter et pour
pouvoir facilement intervenir en cas d'anomalies et/ou
d'entretiens futurs.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm entre le foyer fermé et la dalle
foyère pour effectuer l'isolation.
4.8. ISOLATION DE LA POUTRE EN BOIS
En présence de poutre en bois ou en matière inflammable dans la
partie supérieure des ouvertures de sortie de l'air chaud, il faudra
absolument la protéger utilisant des panneaux en matériel isolant
(Ex : calorite).

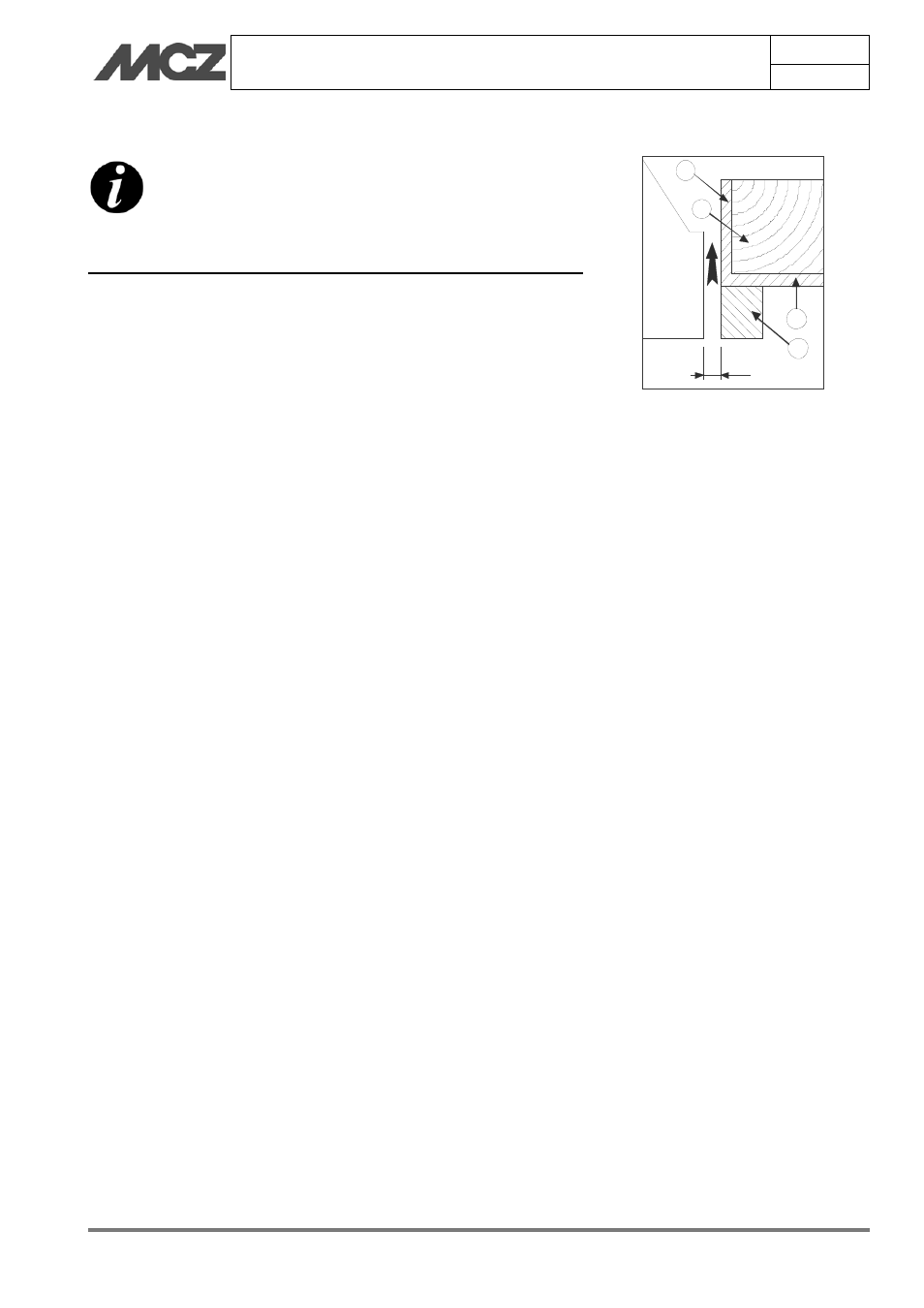

Figure 7 – Isolation des poutres
1
1
2
3
10
PROTECTION THERMIQUE DES
POUTRES
1. Isolant appliquè ou à appliquer
2. Poutres on bois
3. Marbre ou autre matériau
Pa
ss
age d’
ai
r
