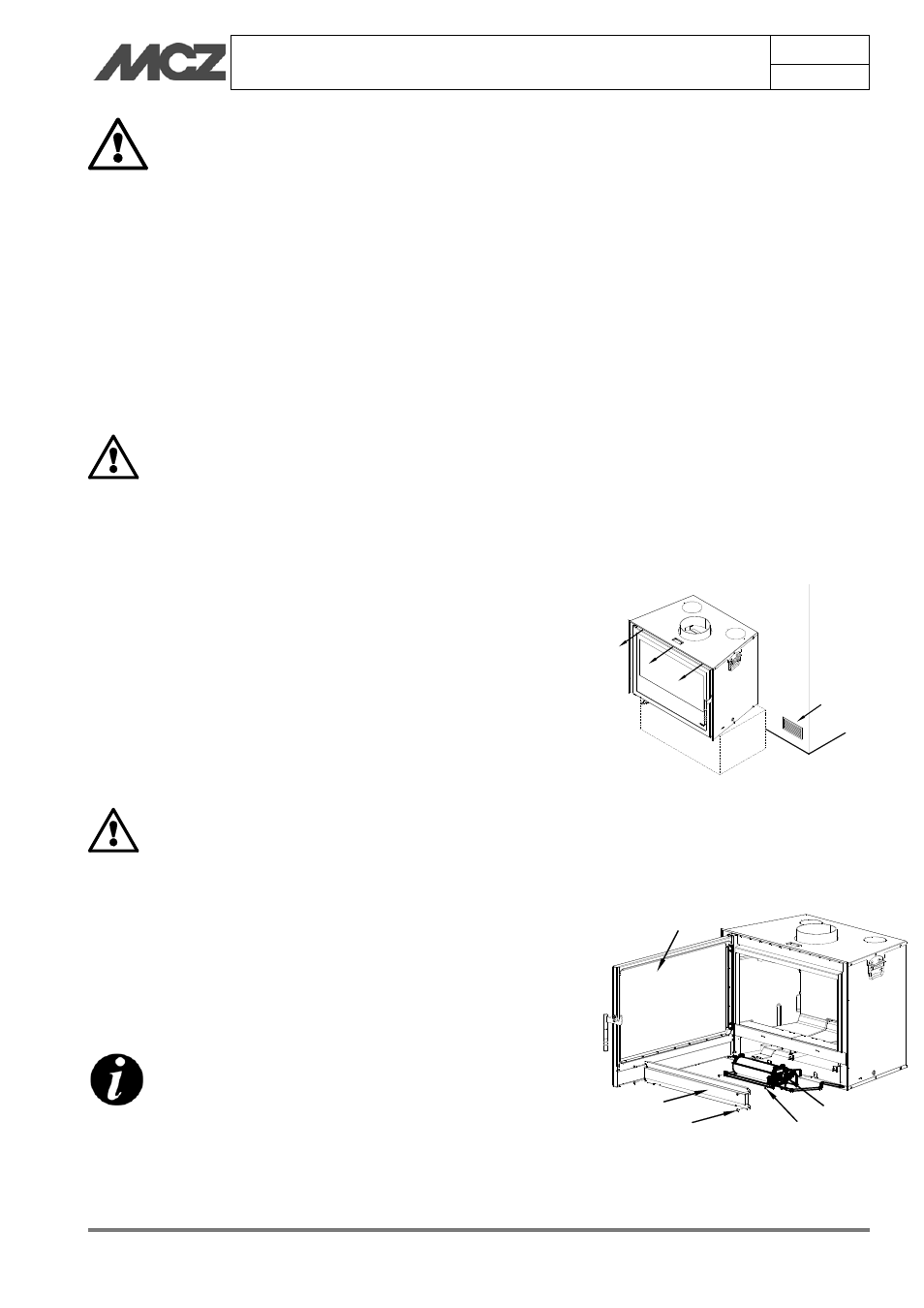

MCZ Boxtherm 70 Wood - Manuel (Page 17)

MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
17
Installation et montage Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite
IMPORTANT !
L’installation doit être effectuée en coupant au
préalable le courant de l'habitation.
Lors de la préparation du branchement du câble
électrique en dotation du kit VF de l'insert, veiller à
ne pas écraser le câble pendant les opérations
d’insertion du produit. Ceci pourrait provoquer des
courts-circuits susceptibles de causer des dommages
à toute l'installation électrique.
En outre, préparer une prise avec interrupteur
bipolaire que l'on peut enlever et/ou éteindre en cas
d'entretien.
4.3. CHOIX DE LA MODALITÉ DE FONCTIONNEMENT
IMPORTANT !
Aussi bien avec la CONVECTION NATURELLE qu'avec
la VENTILATION FORÇÉE, prévoir le raccordement à
la prise d'air extérieur.
Le BOXTHERM permet de distribuer l'air chaud selon les techniques de
CONVECTION NATURELLE ou de CONVECTION FORCÉE grâce au
KIT DE VENTILATION FORCÉE ou au système COMFORT AIR.
4.3.1. Convection naturelle
En cas d'utilisation de ce système, il faudra obligatoirement prévoir une
prise d'air (A) disposant d'une surface libre de passage non inférieure à
150 cm 2 pour l'arrivée d'air frais naturel à l'intérieur de la pièce
d'installation (mieux si à l'intérieur de l'habillage). L'air pour la
ventilation à convection naturelle (B) sort par l'avant de l'ouverture
entre le foyer et l'habillage externe, et il se diffuse de manière uniforme
dans la pièce (fig.1).
ATTENTION !
MCZ CONSEILLE VIVEMENT, POUR UN
FONCTIONNEMENT OPTIMAL, DE RACCORDER LA
PRISE D'AIR COMBURANT Ø100 DIRECTEMENT A
UNE PRISE D'AIR EXTERIEUR.
4.3.2. Convection forcée (Kit ventilation)
Si l'on adopte ce système, en plus des règles de la convection naturelle,
il faut installer, dans la partie inférieure du foyer fermé, le kit
ventilation équipé de sonde de température pour l'allumage et
l'extinction automatique quand la température de l'air à proximité
de la sonde est d'environ 50/60°C.
Si l'on a des doutes sur le fonctionnement de la sonde, la
réchauffer avec un sèche-cheveux et attendre que le
ventilateur s'allume.
Ne jamais faire ce contrôle en réchauffant la sonde à
l'aide d'une flamme nue directe (briquet, allumettes,
etc..), car cela pourrait l'endommager de manière
irréparable.
A
B
B
B
Figure 1 – Convection Naturelle
Figure 2 - Montage du kit VF
A
B
C
D
E
