4.5.1.2.
Démontage du foyer
Après avoir suivi les indications du chapitre 4.5.1.1., dévisser les vis de
blocage pour retirer le panneau de protection A, puis retirer les deux vis
C bloquant le foyer à l'habillage externe ; il est alors possible de
séparer le foyer de l'habillage externe afin de faciliter le montage.
4.6. RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder le foyer fermé au conduit de fumée au
moyen de tubes et de coudes en acier aluminé en mesure de résister
aux températures élevées atteintes dans cette partie de la cheminée et
à la corrosion des fumées. Ces raccords sont disponibles sur demande
avec différentes dimensions (voir notre listing) et simplifient la mise en
œuvre puisqu'ils s'emboîtent l'un dans l'autre. (figure 6)
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte du foyer fermé et
non pas le long du conduit de fumée.
Une fois l'installation terminée, il est obligatoire
d'isoler le raccord des fumées avec le matelas de
calorifugeage en fibre céramique ou autre matériau
résistant à au moins 600°C.
La réglementation en vigueur interdit de raccorder
un foyer fermé au conduit de fumées par des tuyaux
flexibles ou en aluminium.
4.6.1. RACCORD DIRECT ENTRE L'INSERT ET LE CONDUIT DE FUMÉE
Percer et retirer la hotte en argile préexistante et emboîter les éléments
au conduit de fumée, en ayant soin de ne pas dépasser un angle de
45°. S'il y a lieu, effectuer correctement le scellage pour éviter que de
la suie ou de la cendre ne puissent retomber du conduit de fumée et se
déposer sur l'insert (fig.6).
4.6.2. Clapet des fumées (en option)
En cas de tirage excessif dans le conduit de fumée, la combustion peut
être déséquilibrée et par conséquent peu efficace. Dans ce cas, afin
d'améliorer le rendement de la combustion, il est conseillé d'installer le
clapet des fumées (en option) directement à la sortie du foyer fermé.

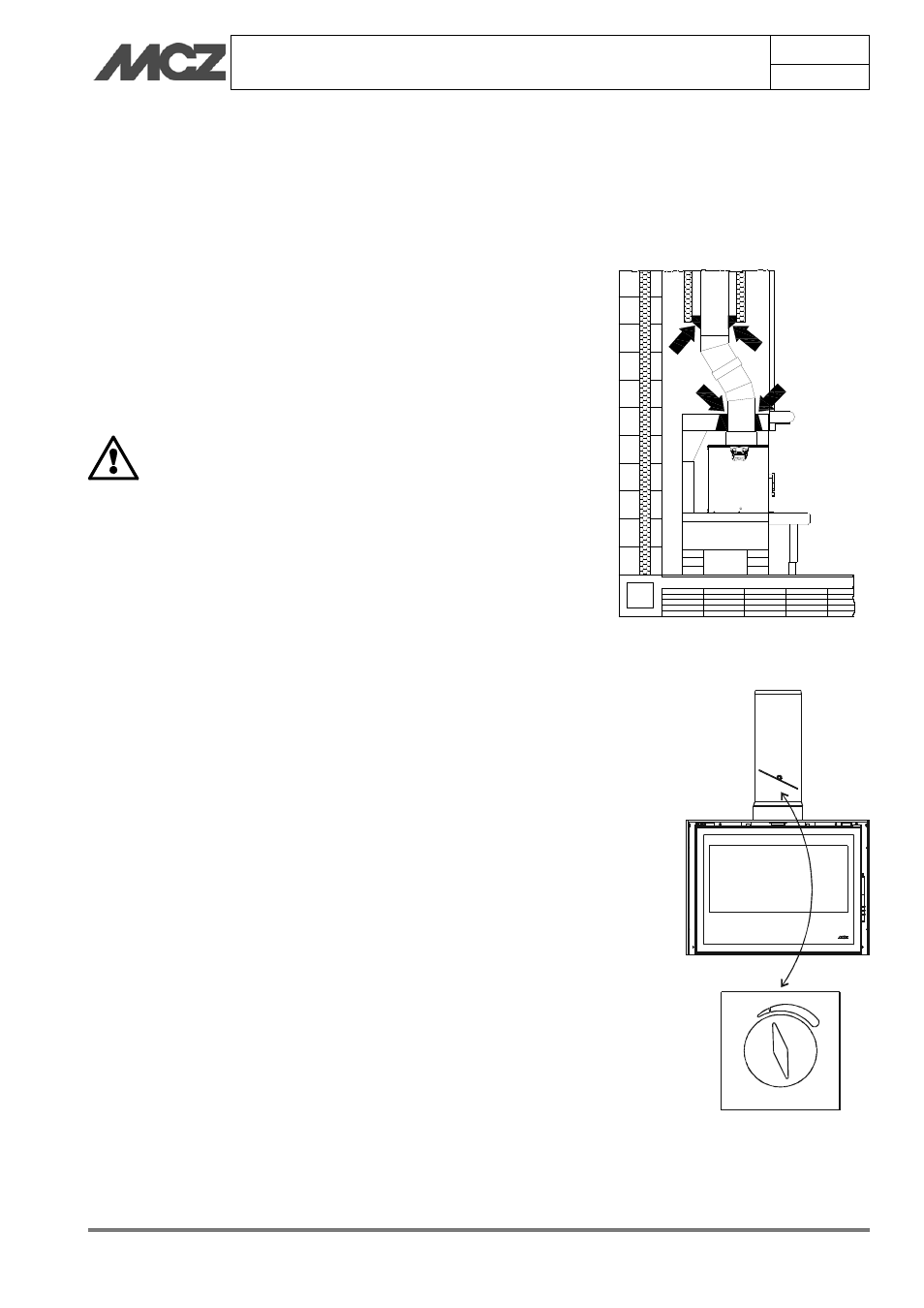

Figure 6 – Raccordement au conduit de
fumée
