MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
19
Installation et montage Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite
Ne pas oublier que :
 Toutes les prises d'air externes doivent être équipées de
rideau de fermeture qui se commande de l'extérieur et
pourvues de protection anti-insectes.
 La section de prise d'air est considérée nette, il faut donc
considérer la zone sans éventuels encombrements (grilles,
etc..)
 Il est nécessaire de nettoyer périodiquement les filtres ou les
grilles afin de garantir le passage de l'air.
 N'obstruer pour aucune raison les prises d'air si le
foyer fermé ou le kit de ventilation fonctionne
4.5. RÈGLES GÉNÉRALES DE MONTAGE
L'insert peut être inséré soit sur des foyers déjà existants, soit en tant
que foyer indépendant grâce à sa structure autoportante.
Si l'insert est installé sur un foyer déjà existant, vérifier la compatibilité
des mesures du foyer.
Il peut être installé à la hauteur souhaitée en construisant un support
adéquat lors du montage.
Évaluer toujours les conditions statiques du sol devant
supporter l'appareil et laisser toujours un vide d'air minimum
de 5 cm entre l'appareil et les murs d'adossement.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm pour l'isolation.
En cas d'installation près de matériau inflammable, respecter
les mesures minimales de sécurité suivantes :
 100 mm (distance des parois latérales et arrière)
 80 mm (matériau isolant)
 100 mm (hauteur du sol)
Si le foyer fermé est installé sur un sol ou bien à
proximité de parois inflammables, il est conseillé de
réaliser une isolation adéquate.
4.5.1. MONTAGE DE L'INSERT
Pour faciliter l’installation de l'insert, il est possible de retirer le foyer de
l'habillage externe ou de retirer le groupe de raccord au conduit de
fumée afin de faciliter le raccord au conduit de fumée.
4.5.1.1.
Démontage du raccord des fumées
Après avoir ouvert la porte, il suffit de retirer le déflecteur supérieur en
calorite B et de dévisser les vis bloquant le raccord D (fig.5) ; après
avoir réalisé le raccord du conduit de fumée et avoir replacé le foyer
fermé, réinstaller le raccord D en ayant soin de bien le raccorder au
tube du conduit de fumée ; bien serrer les vis et replacer le déflecteur
en calorite B.
A
B
C
D

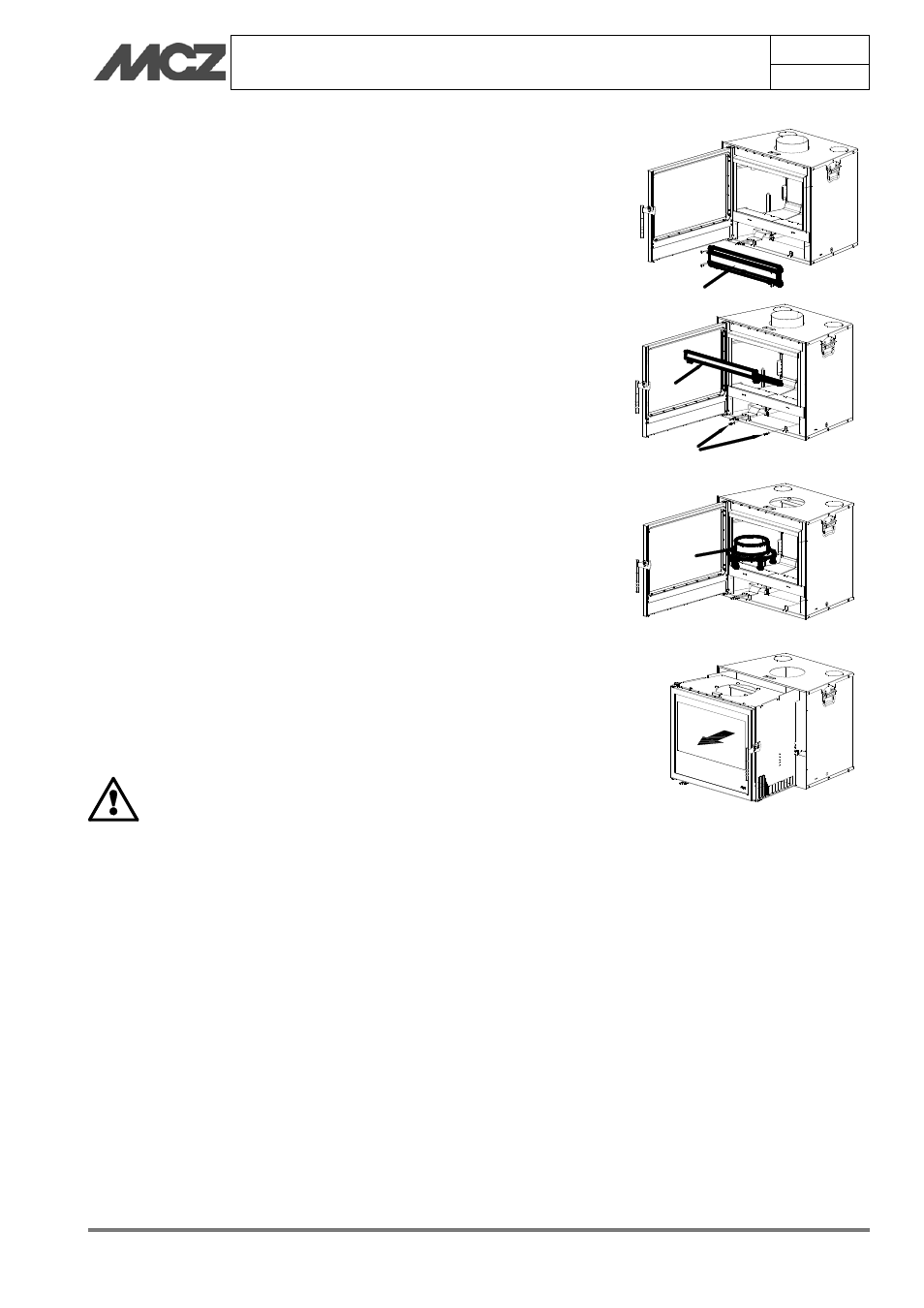

Figure 5 – éventuel démontage de
l’insert
