MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
18
Installation et montage Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite
Si le délai d'intervention de la sonde est trop long, il faut vérifier la
qualité du bois, ex. peuplier ou hêtre, et son humidité (voir paragraphe
“5.2 choix du combustible”), ou bien pourquoi le conduit de cheminée
ne permet pas une élimination appropriée des fumées et une
combustion correcte.
MONTAGE KIT : pour le montage (fig.2), après avoir ouvert la porte A
il faut retirer le panneau de protection B en dévissant les vis C ; puis,
insérer le kit et le bloquer avec les vis D sur les supports prévus à cet
effet – veiller à bien faire passer le câble à travers la fente passe-câble
située sur le côté de l'insert (fig.3) ; remonter le tout en répétant ces
opérations en sens inverse.
4.3.3. Convection forcée (Comfort air VF)
En cas d'utilisation de ce système, il faudra obligatoirement prévoir une
prise d'air (A) disposant d'une surface libre de passage non inférieure à
150 cm 2 pour l'arrivée d'air frais naturel à l'intérieur de la pièce
d'installation (mieux si à l'intérieur de l'habillage). Fig.4
Pour la canalisation de l'air chaud, il faut installer une bride de
réduction de Ø 100 sur les raccords supérieurs du monobloc. Puis sur
les brides, insérer des tuyaux flexibles de Ø 100 jusqu'aux bouches
COMFORT AIR (B).
4.4. PRISE D'AIR EXTÉRIEURE ET INTÉRIEURE
4.4.1. Entrée de l'air pour ventilation naturelle
Si le foyer fermé est installé à ventilation naturelle, effectuer une prise
d'air extérieur B (150 cm²) qui permet le passage de l'air frais naturel
à l'intérieur de l'habillage. Cette prise d'air A (150 cm²) doit être
réalisée à l'intérieur du lieu d'installation du monobloc (figure 5).
Il est indispensable que cette disposition soit
fidèlement respectée, sinon le manque d'oxygène
pourrait compromettre la sécurité de l'installation.
4.4.2. Entrée de l'air pour ventilation forcée
Si le foyer fermé est installé à ventilation forcée, c'est-à-dire en utilisant
le kit CONFORT AIR, réaliser les prises d'air et les canalisations comme
suit :
il faut prévoir une prise d'air (150 cm²) extérieur qui permette le
passage de l'air frais naturel à l'intérieur de l'habillage. Cette prise d'air
peut également être réalisée à l'intérieur de la pièce d'installation du
foyer fermé.
Cette modalité permet une correcte installation de l'air à l'intérieur de la
pièce et un meilleur refroidissement de la structure du foyer fermé.
IMPORTANT !
L'installation et le montage du kit de ventilation
doivent être effectués par du personnel qualifié et en
conformité aux normes nationales et locales en
vigueur.

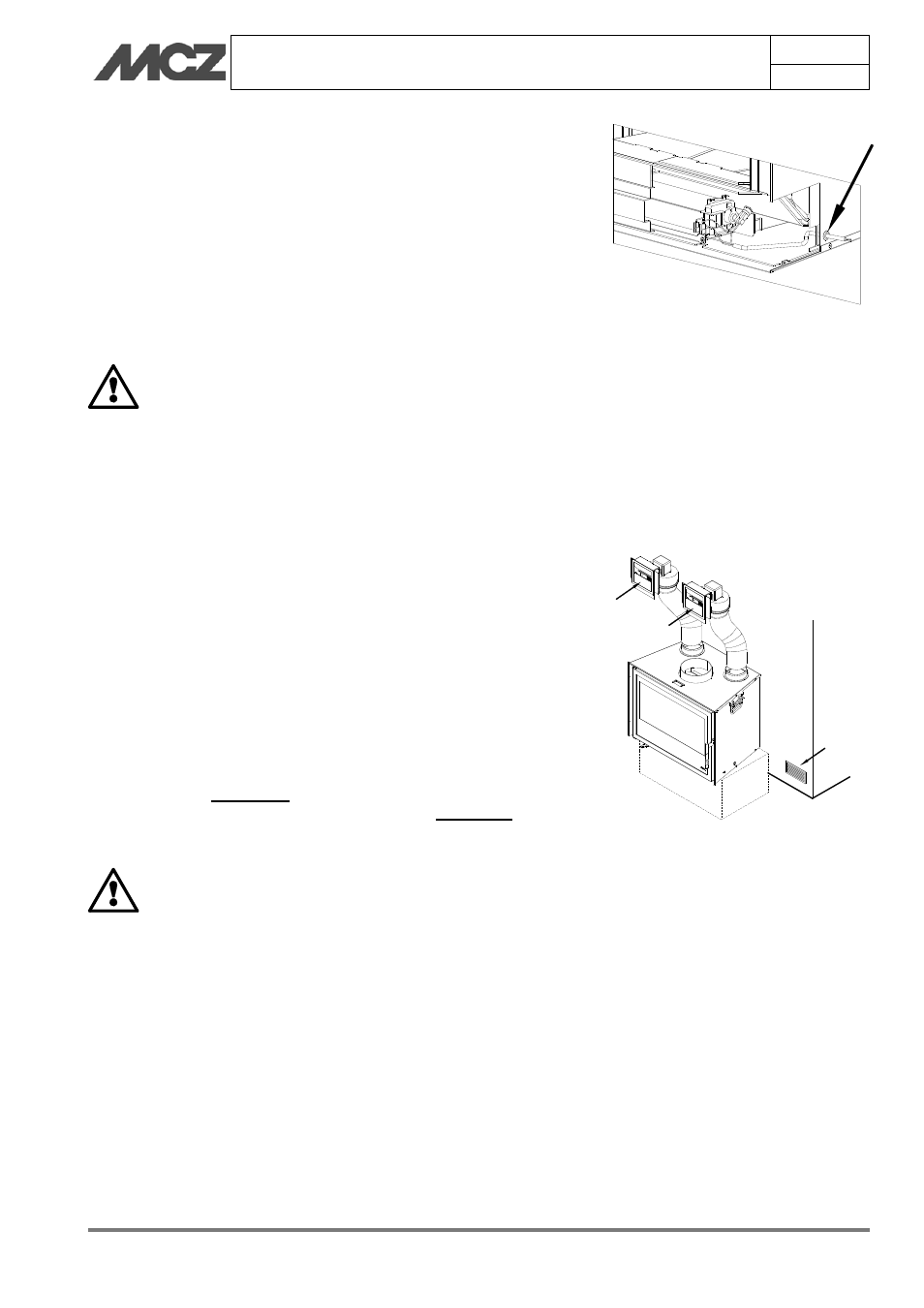

Figure 3 - Détail du montage kit VF
Figure 4 - Convection forcée Comfort Air
A
B
B
