SMA Technologie AG Vue d'ensemble
Instructions d’installation SB700-11:SF2006 Page 9
3 Vue d'ensemble
3.1 Description de l’appareil

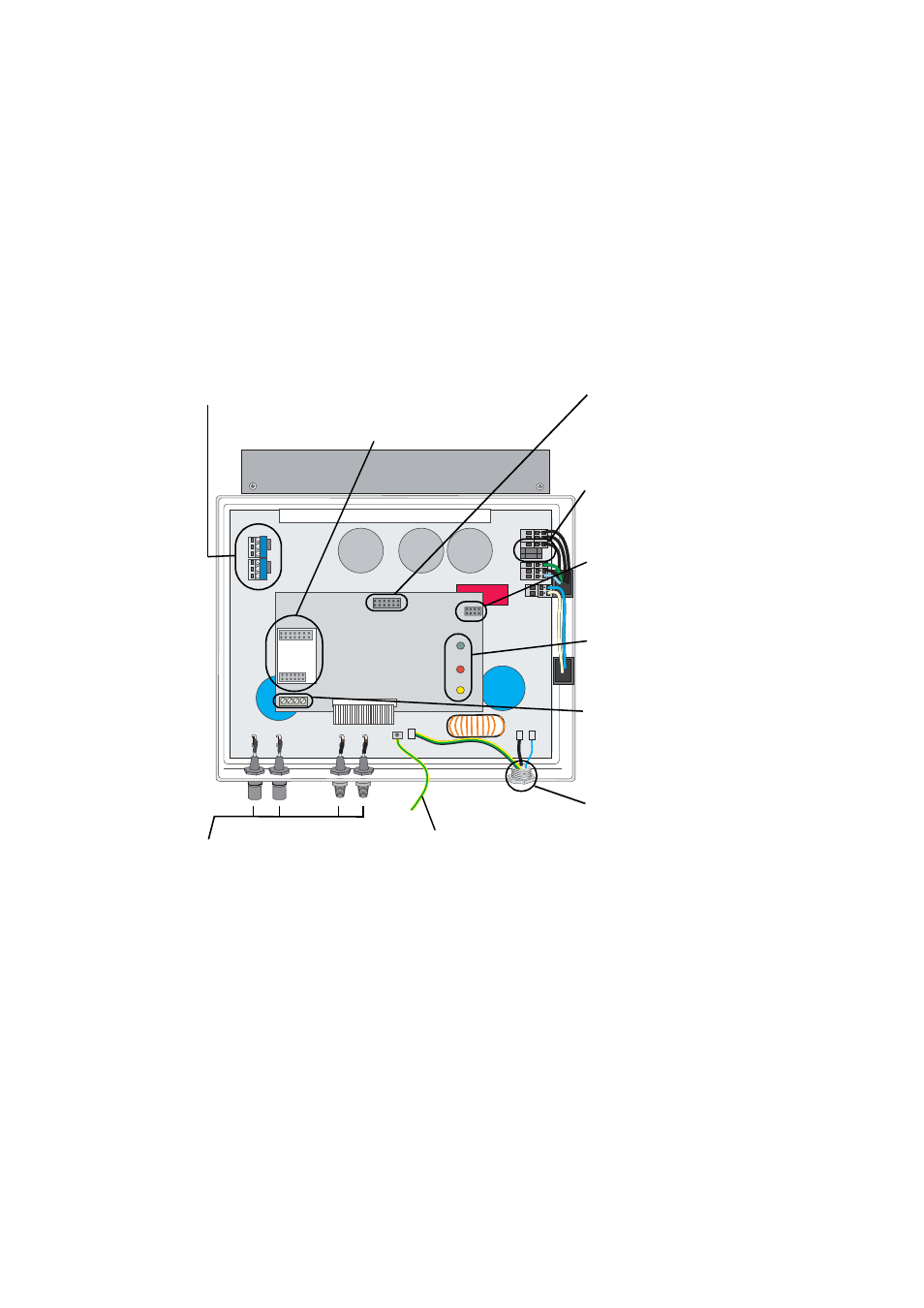

Le schéma ci-dessous représente les diverses composantes et plages de
raccordement du Sunny Boy 700 ouvert :
PE L N
Varistors
Page 43 Port de communication
(RS232, RS485, NLM Piggy-
Back, radio)
Câble de mise à la terre
PE pour couvercle
Port pour
l'unité d'affichage
LEDs d'affichage
de l'état de service
Raccordement de
communication
Bornes de
raccordement
(AC) Page 19
Fiche d'entrée PV
(DC) Page 24
Répartiteur pour le
réglage de la
plage de tension
d'entrée
Ports pour le
réglage de la
plage de tension
d'entrée
