Raccordement de la sortie AC
On utilise un système de connecteurs coaxiaux qui permet le passage de différents
diamètres de câble. La livraison comprend une vis de serrage PG13,5 et une vis de
serrage PG16. Vérifiez le vissage qui correspond à votre câble AC.
Pour raccorder la sortie AC, procédez comme suit :
3. Sortez du paquet de livraison les pièces de la boîte de couplage AC et branchez
le fil dénudé et dépouillé de son isolation, comme il est décrit ci-après.
Avant de raccorder la ligne de réseau à la boîte de couplage
AC, vérifiez qu'elle soit hors tension.
1. Vérifiez la tension du réseau. Une tension
supérieure à 260 V limitera le Sunny Boy 700
dans son fonctionnement. Dans un cas pareil,
l'exploitant du réseau local doit trouver une
solution.
max. 260 V !
La tension de réseau maximale pour le
mode de service d'alimentation est de
260 V !
2. Déconnectez le raccordement au réseau
(coupez le disjoncteur de ligne), protégez-le
contre une remise en marche éventuelle et
assurez-vous de l'absence de tension.
Avant d'ouvrir le Sunny Boy, assurez-
vous que la sortie AC soit hors tension !

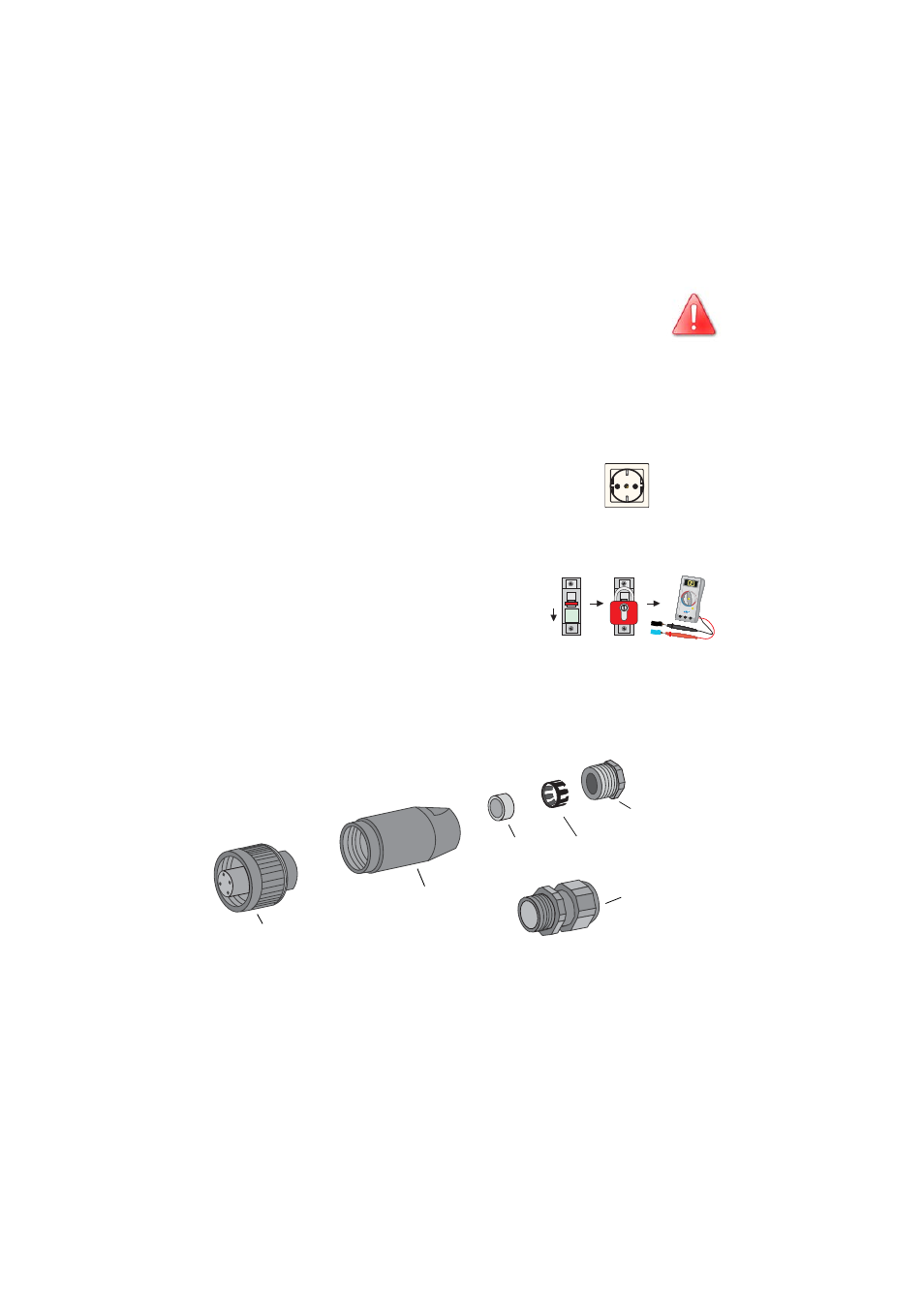

1. 2. 3.
Off!
Bague
d’étanchéité
pour PG13,5
Garniture de
serrage
pour PG13,5
Manchon fileté
Embout de
douille
Vis de serrage
pour PG13,5
Vis de serrage
version PG16
pour sections de
câble importantes
