Raccordement String PV (DC)

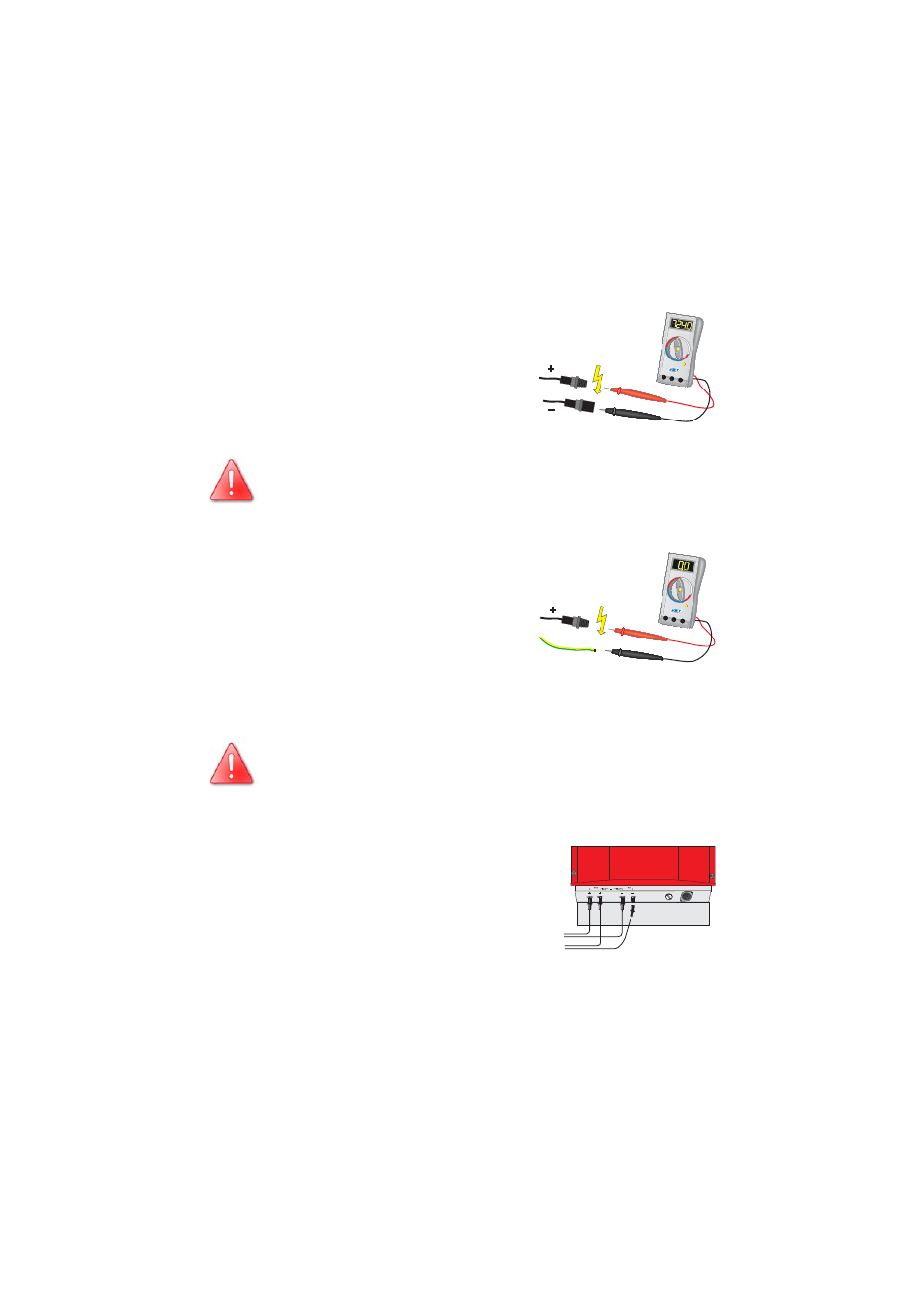

Pour raccorder cette entrée, procédez comme suit :
1. Vérifiez que la polarité des raccordements du
générateur PV soit correcte et que la tension de
String maximale de 250 V (DC) soit respectée,
voir aussi chapitre 4.2 « Conditions préalables
que doit remplir le générateur PV » (Page 13).
Attention ! Tensions présentant un danger de mort !
2. Mesurez les tensions continues entre chaque
connecteur à fiche DC d'une String et le
potentiel de la terre.
3. Si les tensions mesurées sont constantes et que
leur somme correspond approximativement à la
tension de marche à vide de la ligne String, cela
signifie qu'il existe une perte à la terre dans
cette String, dont la position approximative peut
être déterminée par les rapports des tensions
entre elles.
Ne raccordez les Strings dans lesquelles vous avez détecté un
court-circuit au niveau du Sunny Boy 700 qu'une fois que vous
aurez éliminé le court-circuit au niveau du générateur PV !
4. Répétez les points 2 et 3 sur chaque String.
5. Raccordez les Strings du générateur PV qui sont
en parfait état de marche.
PE
String 1
String 2
