8. Remplacez le varistor concerné comme il est
représenté à la figure ci-contre. Veillez à ce que
l'orientation du varistor soit correcte ! Contactez
SMA si vous n'avez pas reçu d'outils spéciaux
pour le maniement des bornes (ces outils sont
normalement fournis avec les varistors de
remplacement). Comme moyen de fortune, vous
pouvez toutefois manipuler les contacts des
bornes individuellement avec un tournevis
approprié. Etant donné que la défaillance d'un
varistor est normalement due à des
circonstances qui touchent tous les varistors
d'une manière semblable (température,
vieillissement, surtensions induites), il est
vivement recommandé de ne pas remplacer
uniquement le varistor défectueux, mais tous les
deux. Les varistors sont conçus spécialement
pour être utilisés dans le Sunny Boy 700 et ne
sont pas disponibles dans le commerce. Ils
doivent être commandés directement auprès de
SMA Technologie AG (référence SMA : « SB-
TV4 »).
9. Si vous n'avez pas de varistors à portée de
main, le Sunny Boy 700 peut être exploité sans
ces derniers, de façon provisoire. A cet effet,
enlevez les varistors ayant été reconnus comme
défectueux et munissez les bornes d'un fil de
liaison entre les raccords 2 et 3.
Un varistor défectueux peut
temporairement être remplacé par un
cavalier.
L'entrée ainsi modifiée n'est plus protégée contre les
surtensions ! Ne tardez pas à munir l'appareil de varistors.
Dans le cas d'installations présentant un risque élevé de
surtensions, ne pas exploiter le Sunny Boy 700 sans varistors !
10. Rattachez le raccord PE au couvercle et refermez-le Sunny Boy 700.

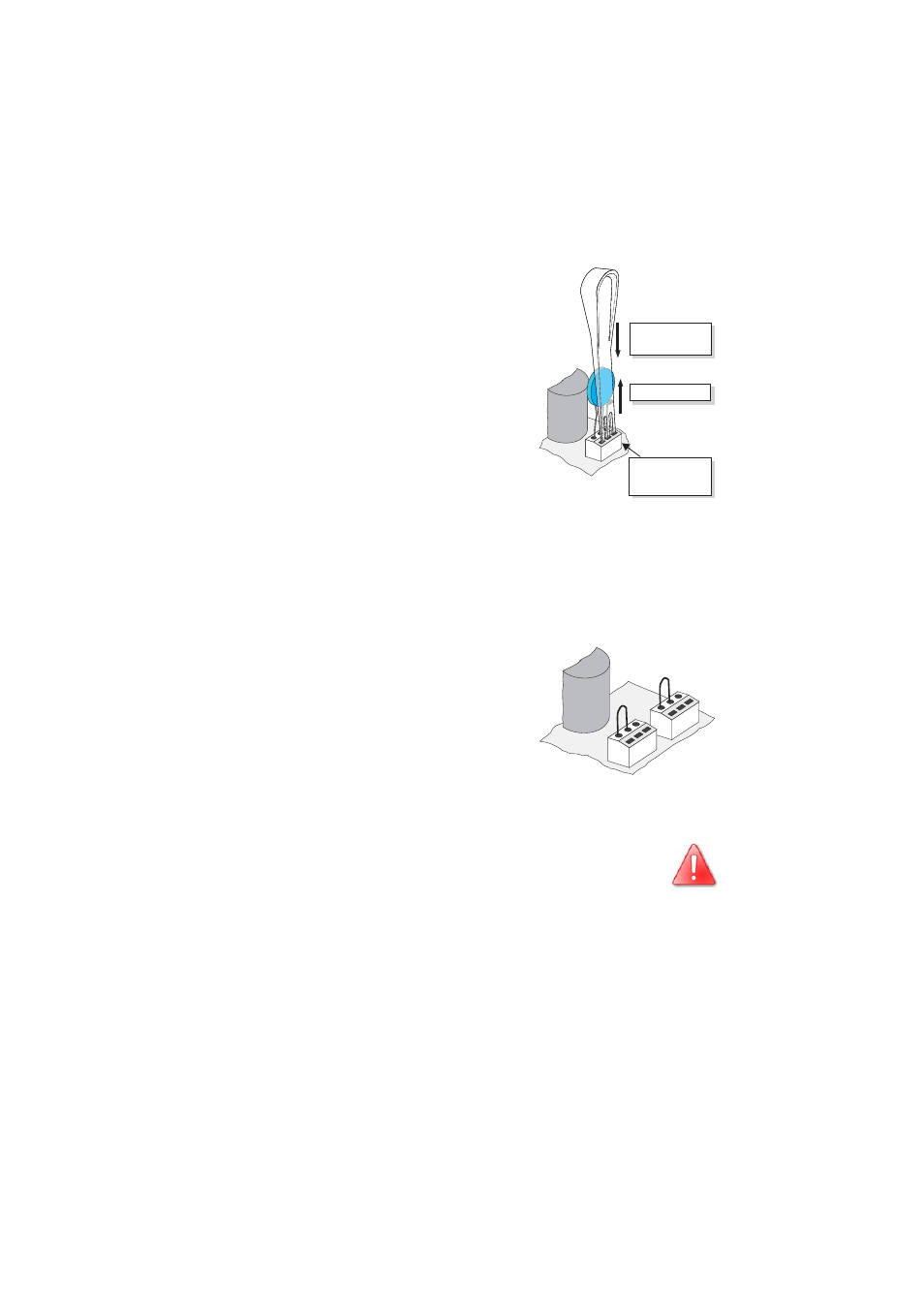

L'outil d'extraction permet de
libérer la borne.
Le fil avec la petite boucle
(encoche) doit être inséré
dans la borne 1 lors du
montage du nouveau
varistor.
Retirez le varistor
3 21
3 21
3 21
