Le Sunny Boy 700 est fourni avec le réglage par défaut de tension d'entrée
maximale. Afin de l'exploiter sur des petites installations solaires, il ne faudra
apporter que des modifications minimales à l'appareil. En haut à droite dans le
Sunny Boy 700, se trouvent plusieurs répartiteurs. La borne double supérieure est
sans importance pour l'adaptation de la plage de tension d'entrée. Sous la borne
double se trouve une borne seule qui est nécessaire pour adapter la tension d'entrée.
Deux ports libres sont disponibles en dessous de cette borne. Référez vous à la figure
ci-dessous concernant les plages de tension d'entrée qui correspondent aux ports.

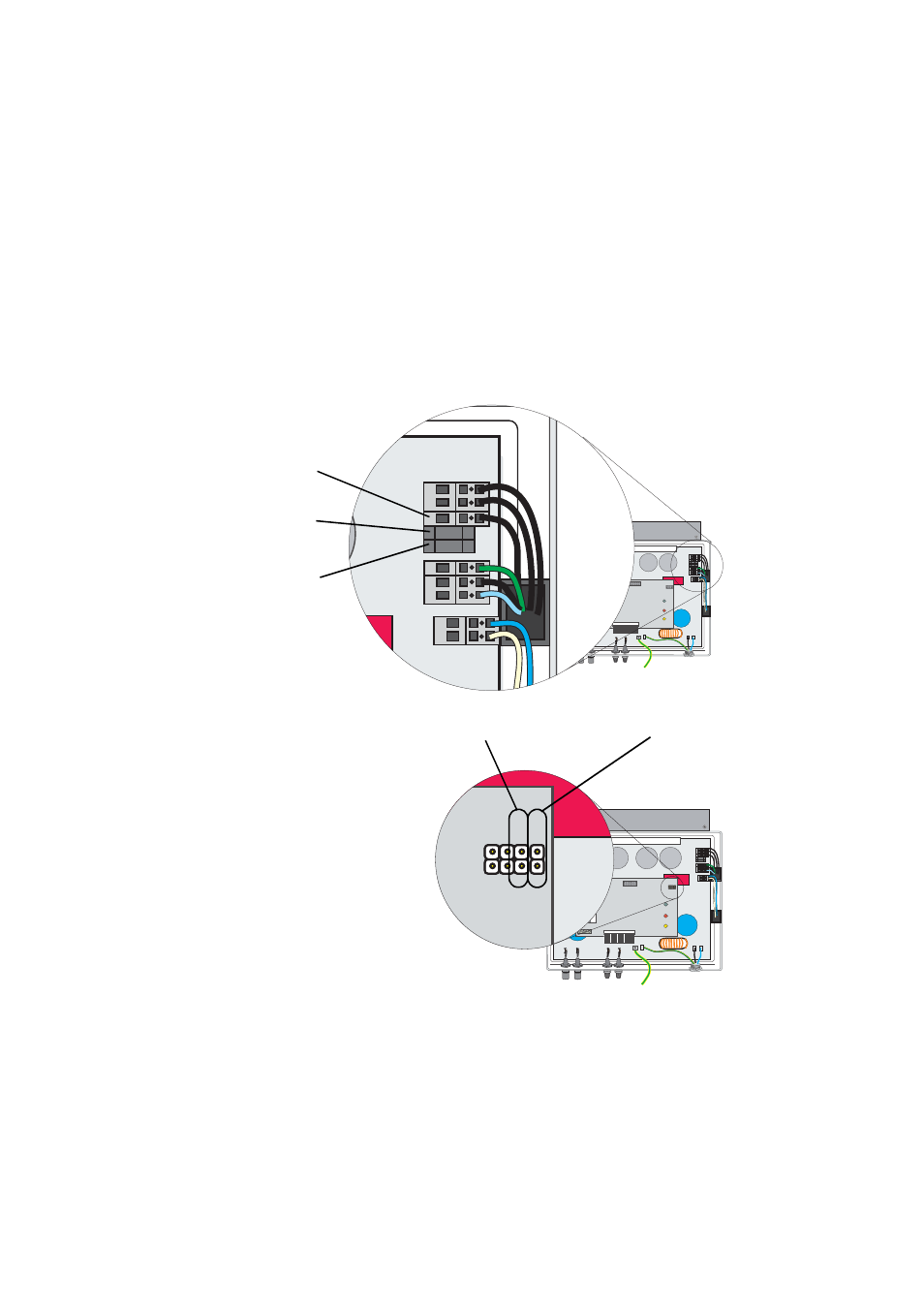

Les ports prévus pour les cavaliers
sont montés sur la platine de
contrôle du fonctionnement du
Sunny Boy 700. Aucun cavalier n'a
été monté en usine. Ne montez
seulement un cavalier, si vous
voulez exploiter le Sunny Boy 700 à
une tension d'entrée inférieure, de
96 ... 200 V DC ou de 73 ... 150 V
DC.
PE L N
Borne enfichée pour
119 ... 250 V DC
Port pour
96 ... 200 V DC
Port pour
73 ... 150 V DC
PE L N
150V ENS2 200V ENS1
Port de cavalier pour
96 ... 200 V DC
Port de cavalier pour
73 ... 150 V DC
