5 Installation
5.1 Montage
Pour faciliter le montage du Sunny Boy 700, utilisez la
fixation murale comprise dans la livraison. Dans les
murs en béton ou en pierre, en montage vertical, vous
pouvez la fixer avec des vis à six pans de 8 mm x 50
mm selon DIN 571 en acier inoxydable et avec des
chevilles de type SX8.
La configuration du support doit impérativement être
adaptée au poids du Sunny Boy 700 (16 kg).

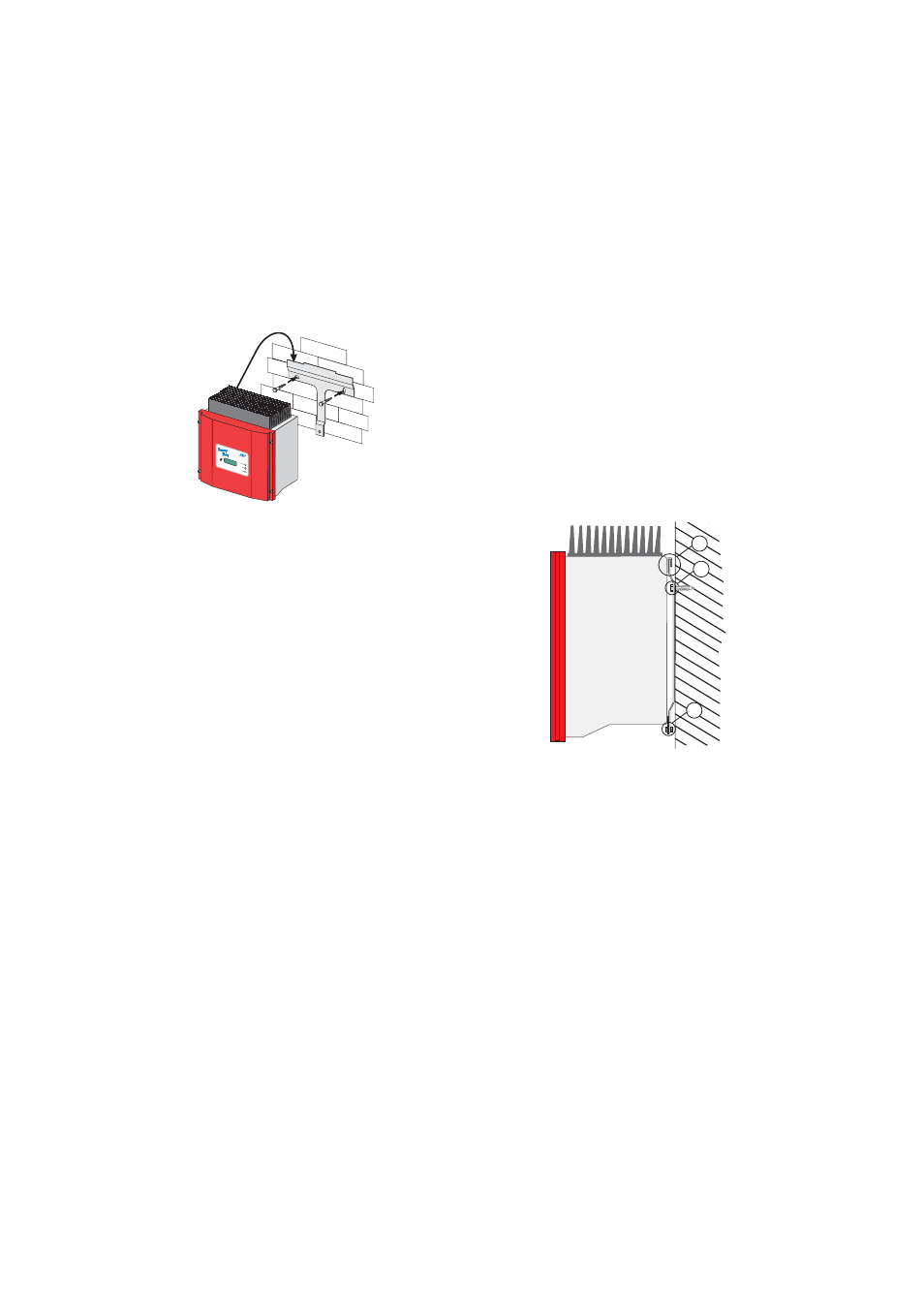

1. Mettez en place la fixation murale (1). Pour
marquer les positions des repères de perçage,
vous pouvez utiliser le support mural comme
gabarit de perçage.
2. Accrochez maintenant le Sunny Boy 700 en
insérant l'attache de fixation supérieure dans la
fixation murale (2) de sorte qu'il n'ait plus de jeu
latéral.
3. Pour que le Sunny Boy 700 ne puisse pas être
soulevé, arrêtez-le en le vissant sur le trou taraudé
situé en bas au centre (3) avec la vis M6x10
comprise dans la livraison.
4. Vérifiez que Sunny Boy 700 soit bien fixé.
