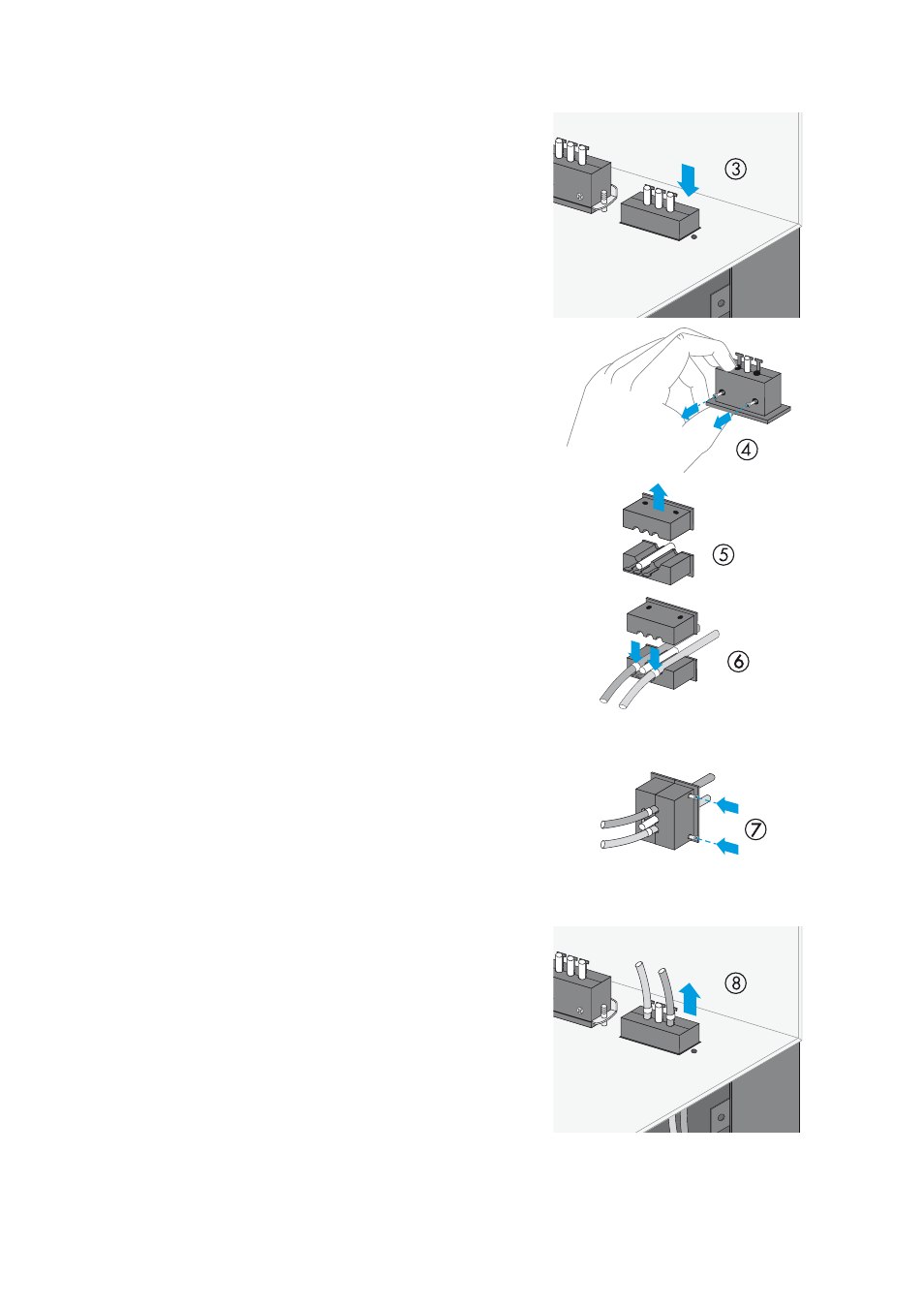

3. Retirez le passage de câble du boîtier.
4. Dévissez les vis du passage de câbles en deux
parties.
5. Retirez la partie sans les barrettes de fixation en
forme de T.
6. Posez le câble de communication et le câble de
commande et de mesure en respectant une
longueur de câble suffisante de l’orifice de passage
jusqu’au point de raccordement souhaité sur la
partie du passage de câble dotée des barrettes de
fixation en forme de T et fixez-les à l’aide de
serre-câbles.
7. Vissez les deux parties ensemble. Serrez les vis à la
main.
Les câbles de communication, ainsi que la pièce
d’écartement (barre en plastique) doivent être
fortement pressés entre les deux parties du passage
de câbles à deux éléments. Ce n’est qu’ainsi que l’étanchéité du boîtier peut être assurée.
8. Mettez en place le passage de câbles avec les
câbles dans le boîtier.
