6 Raccordement électrique SMA Solar Technology AG
26 MC-BOX-6_12-BE-fr-20 Instructions d’emploi
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
1. Préparez les câbles de raccordement (voir chapitre 6.2 « Préparation des câbles », page 24).
2. Raccordez les conducteurs PE et N à la borne de connexion X1 Generator conformément au
marquage.
3. Raccordez L1, L2 et L3 au fusible de protection F1 Generator conformément au marquage.
4. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la
cartouche-fusible nécessaire pour le fusible-interrupteur et insérez-la dans le porte-fusible.

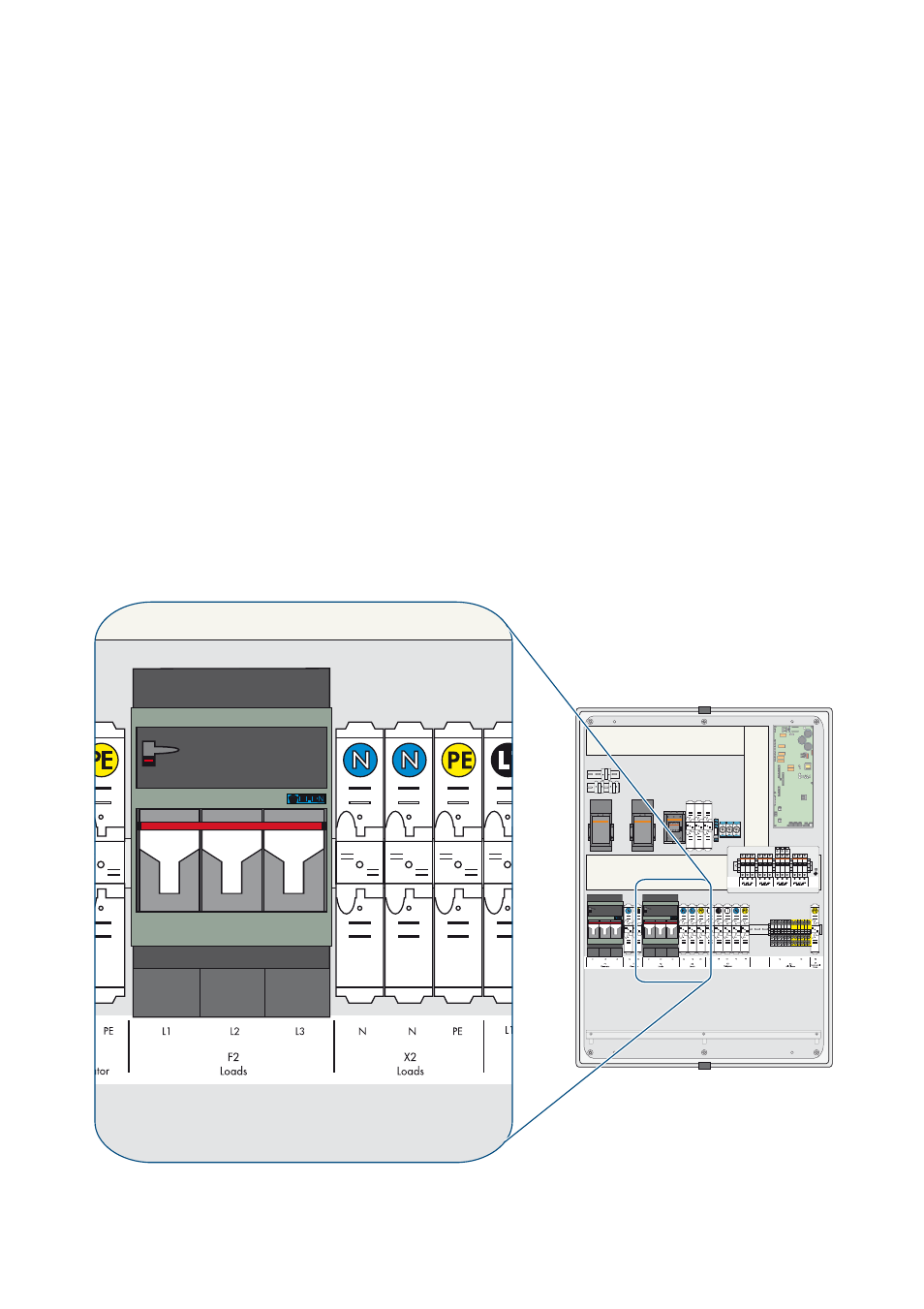

6.3.2 Raccordement des appareils consommateurs
Les conducteurs de ligne L1, L2 et L3 passent dans la Multicluster Box par des fusibles-interrupteurs.
Les cartouches fusibles pour un courant nominal de 80 A (Multicluster Box 6.3) ou 160 A
(Multicluster Box 12.3) sont utilisés. Les fusibles interrupteur-sectionneur sont nécessaires pour
protéger le câble sortant en fonctionnement en site isolé en cas de surcharge. Veuillez tenir compte
du fait que les courants du Sunny Island, de l’installation photovoltaïque et du groupe électrogène
peuvent s’additionner.
