Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
1. Préparez les câbles de raccordement (voir chapitre 6.2 « Préparation des câbles », page 24).

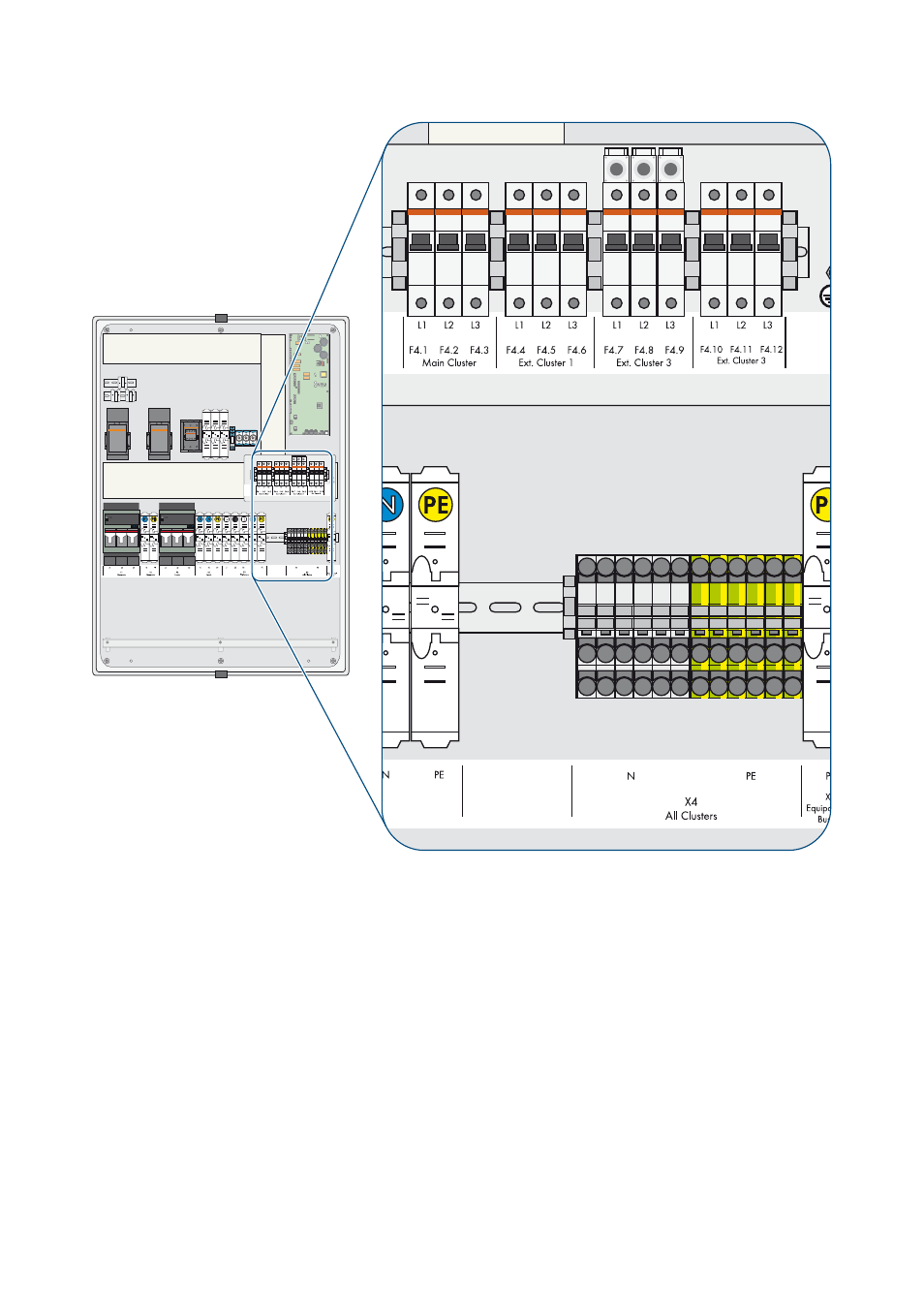

2. Raccordez les conducteurs PE et N de tous les Sunny Island à la borne de connexion
X4 All Clusters conformément au marquage.
3. Raccordez le Main Cluster :
– Raccordez L du maître à L1 du disjoncteur miniature F4. Main Cluster.
– Raccordez L de l’esclave 1 à L2 du disjoncteur miniature F4.2 Main Cluster.
– Raccordez L de l’esclave 2 à L3 du disjoncteur miniature F4.3 Main Cluster.
