SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-6_12-BE-fr-20 31
6.4 Raccordement des câbles de communication
La Multicluster Box transmet des signaux de mesure de la tension et du courant aux onduleurs
Sunny Island. Ces signaux sont transmis à l’aide des câble de commande et de mesure fournis
(rouge). La Multicluster Box est commandée par le maître dans le Main Cluster à l’aide d’une
interface CAN.
Avant de pouvoir raccorder les câbles de communication à la Multicluster Box, vous devez amenez
ces derniers à l’aide du passage de câble constitué en deux parties à l’intérieur de la Multicluster Box
(voir chapitre 6.4.1 « Introduction des câbles de communication dans la Multicluster Box »,
page 31). Raccordez les câbles (voir chapitre 6.4.2, page 33et chapitre 6.4.3, page 34).
6.4.1 Introduction des câbles de communication dans la
Multicluster Box
Procédure :

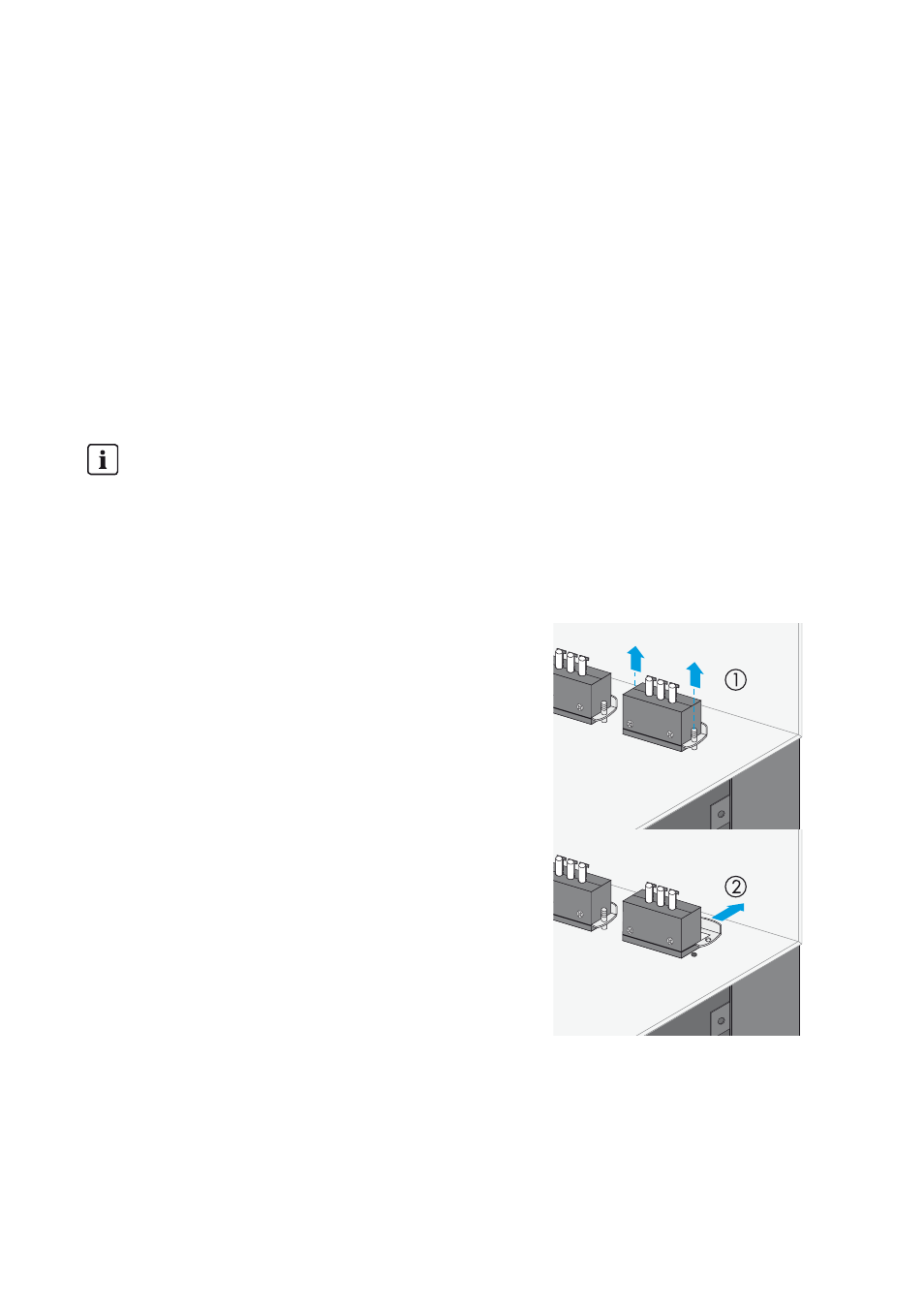

1. Dévissez les vis de la plaque de fixation du
passage de câbles en deux parties à l’intérieur de
la Multicluster Box.
2. Retirez la plaque de fixation et mettez-là de côté.
Représentation du câblage
Dans les instructions suivantes, seul le câblage de la Multicluster Box 12.3 est représenté sous
forme graphique à titre d’exemple. Les passages de câbles de communication et la procédure
de câblage sont identiques pour les deux appareils Multicluster Box, seule la position des
passages de câble est différente.
