6 Raccordement électrique SMA Solar Technology AG
30 MC-BOX-6_12-BE-fr-20 Instructions d’emploi
4. Raccordez Extension Cluster 1 aux disjoncteur miniature F4.4 – F4.6 Ext. Cluster 1.
Pour le raccordement du Extension Cluster 1, procédez comme décrit à l’étape 3.
5. Raccordez Extension Cluster 2 aux disjoncteur miniature F4.7 – F4.9 Ext. Cluster 2.
Pour le raccordement du Extension Cluster 2, procédez comme décrit à l’étape 3.
6. Raccordez Extension Cluster 3 aux disjoncteur miniature F4.10 – F4.12 Ext. Cluster 3.
Pour le raccordement du Extension Cluster 3, procédez comme décrit à l’étape 3.
6.3.5 Mise à la terre du système multicluster
Les conducteurs de neutre à l’intérieur de la Multicluster Box ne sont pas reliés en usine au conducteur
de protection. Afin de garantir un fonctionnement sécurisé du système multicluster, les mesures
suivantes doivent être mises en place avant la mise en service.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
1. Préparez les câbles de raccordement (voir chapitre 6.2 « Préparation des câbles », page 24).

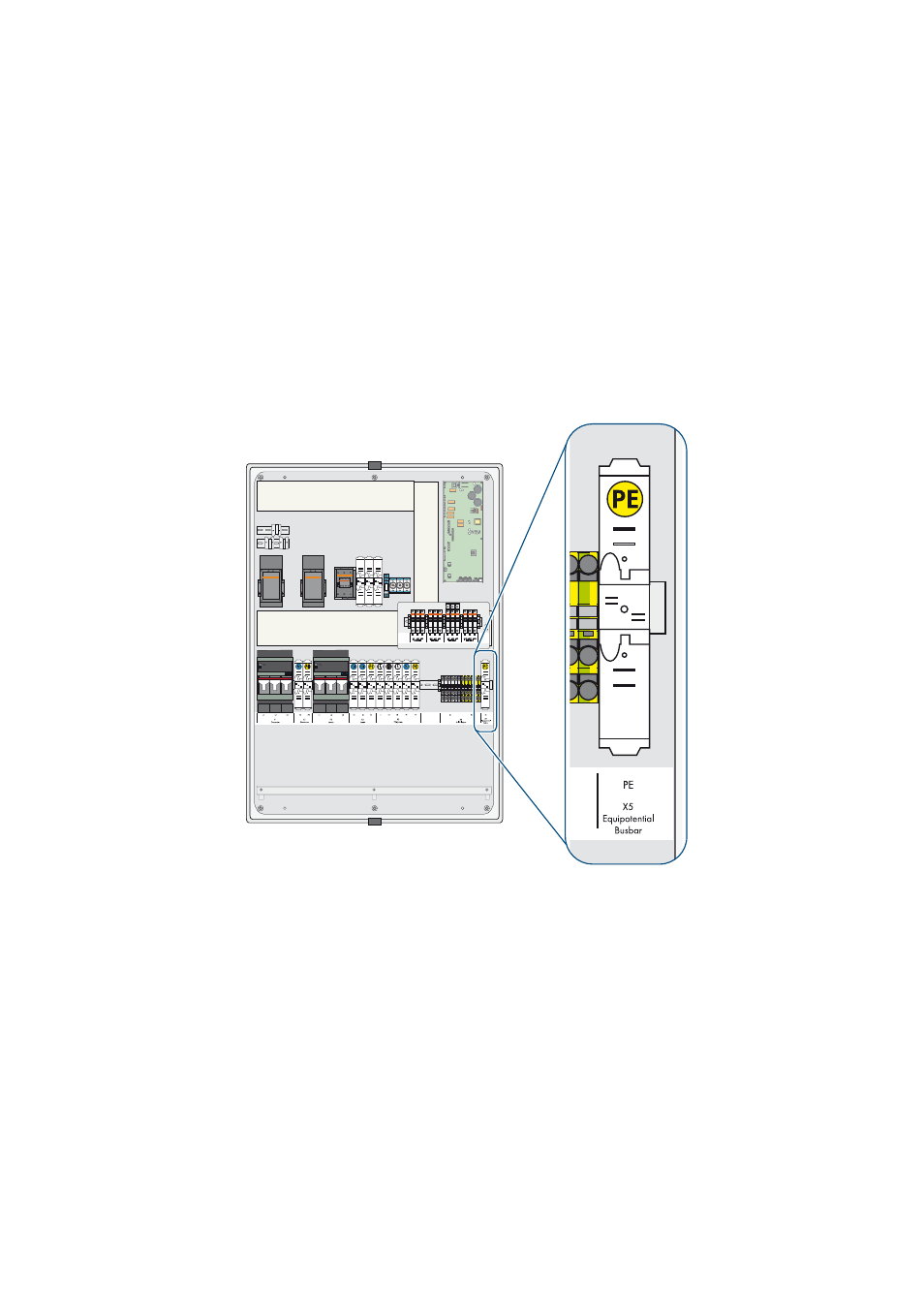

2. Raccordez le conducteur de protection à la borne de terre X5 Equipotential Busbar et le
relier à la ligne d’équipotentialité.
3. Mettez à la terre le système Multicluster hors de la Multicluster Box, côté groupe électrogène
ou côté appareil consommateur. Pour cela, reliez le conducteur de neutre et le conducteur de
protection en veillant aux normes et directives en vigueur sur le lieu d’installation.
