7.2.1 Interface utilisateur

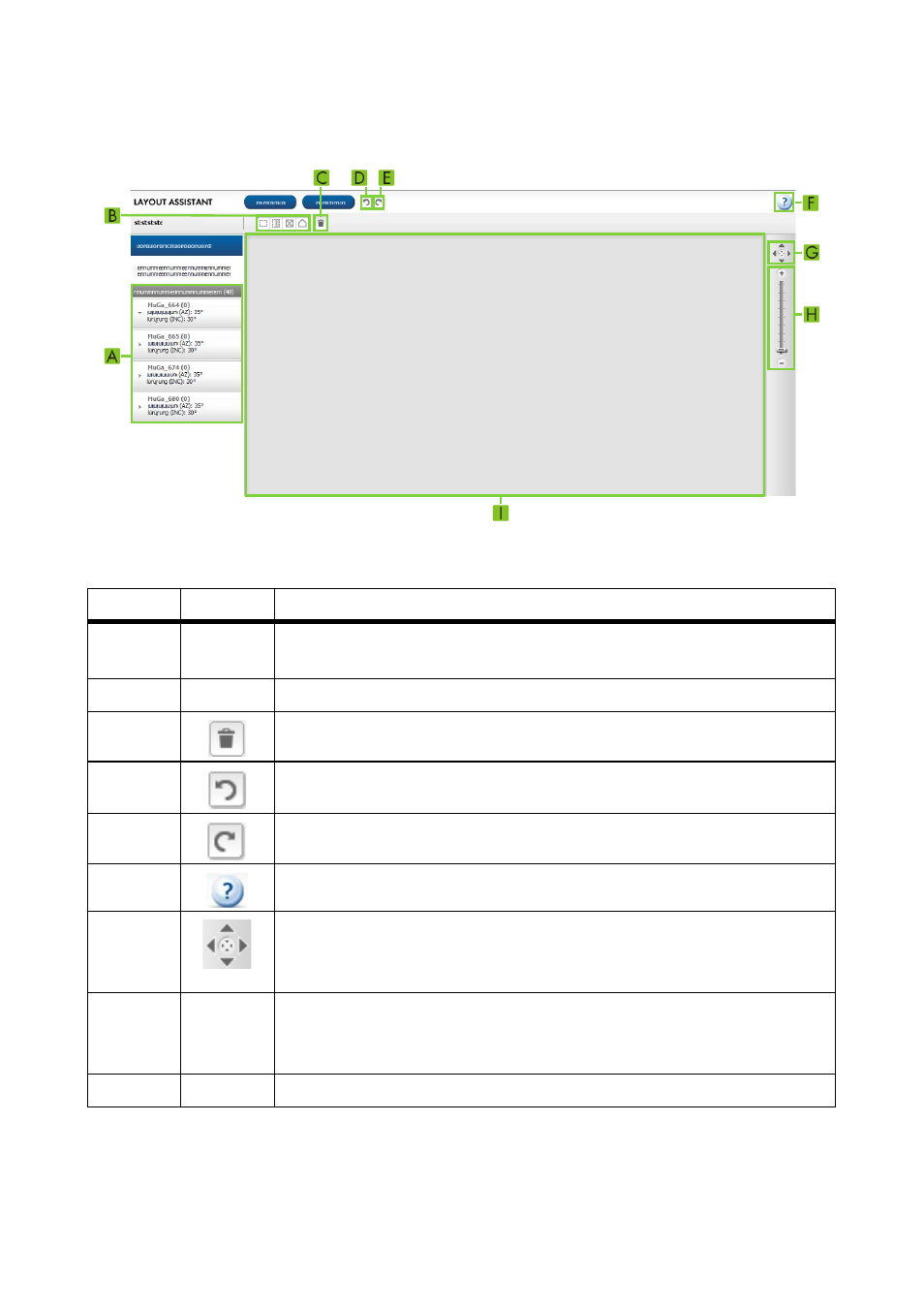

Figure 6 : Interface utilisateur du Layout Assistant (exemple)
Position Symbole Explication
A − Champ réservé à l’affectation des numéros de série aux panneaux
photovoltaïques et aux onduleurs correspondants
B − Outils de dessin
C Bouton permettant de supprimer l’objet sélectionné
D Bouton permettant d’annuler la dernière action
E Bouton permettant de restaurer la dernière action
F Bouton permettant d’accéder à l’aide
G Bouton permettant de déplacer le graphique. Le bouton du milieu permet
de centrer le graphique. Astuce : vous pouvez également déplacer le
graphique en appuyant sur le bouton gauche ou droit de la souris.
H − Boutons et curseur pour agrandir ou réduire le graphique.
Astuce : vous pouvez également modifier le graphique en tournant
la molette de la souris.
I − Zone de travail pour créer la conception d’installation
