4.3.2 Vue d’ensemble du système
La vue d’ensemble du système est affichée à la page « Mon installation de micro-onduleurs » >
Vue d’ensemble de l’installation dans la zone Vue d’ensemble du système. Les fonctions et la
vue d’ensemble du système dépendent de votre rôle utilisateur (voir chapitre 10.1 « Rôles utilisateur
et droits d’utilisateurs », page 67).
Explication de la vue d’ensemble du système Actuel (exemple)

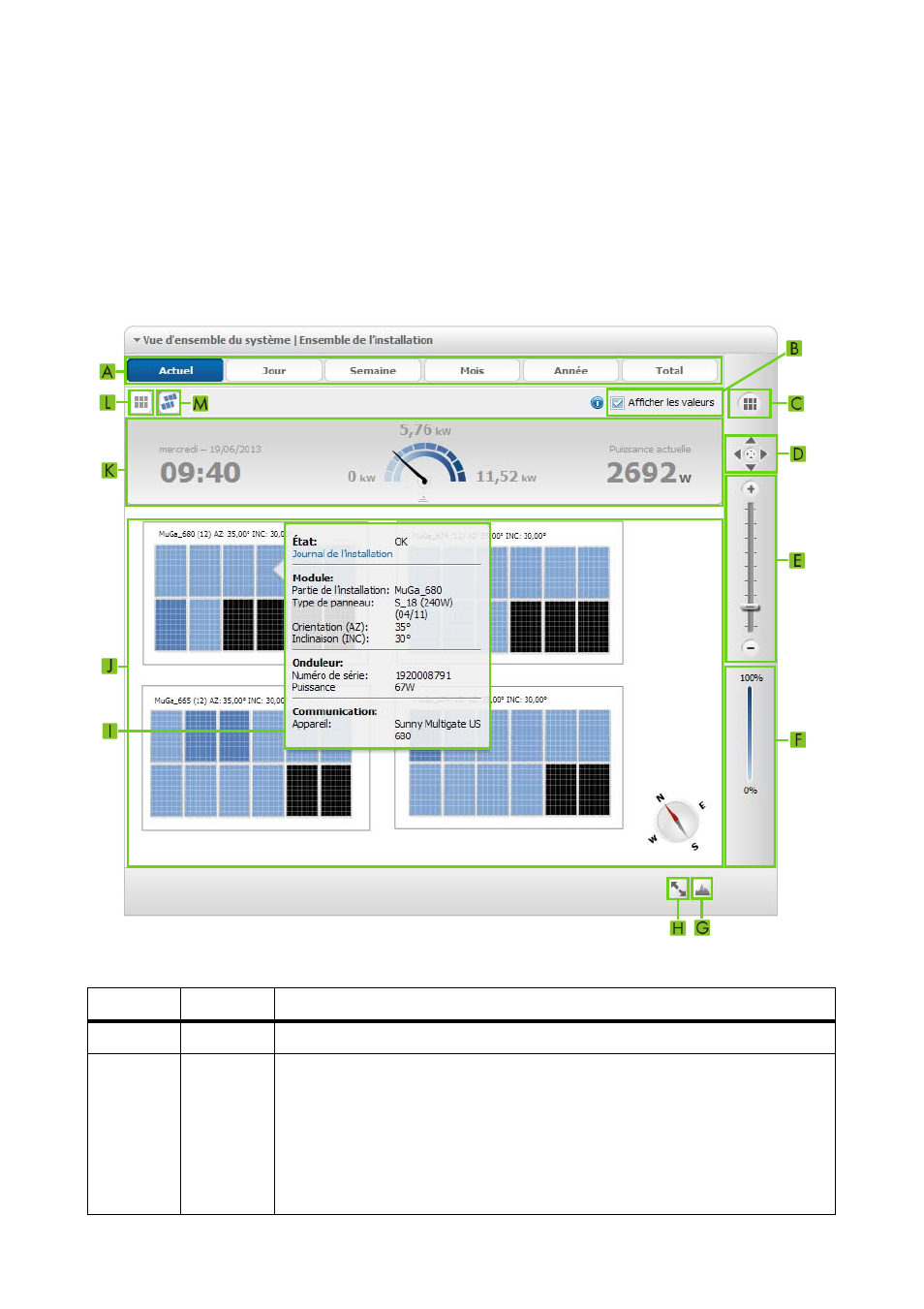

Figure 2 : Vue d’ensemble du système Actuel (exemple)
Position Symbole Explication
A − Boutons de sélection de la période d’affichage
B − Champ de sélection d’affichage et de masquage de la puissance des
onduleurs.
Quand la visualisation de l’aperçu est choisie trop petite, aucune valeur
n’est visible et un symbole d’information est affiché à côté du champ de
sélection. Pour visualiser les valeurs, agrandissez le graphique
(voir position E).
