4 Interface utilisateur
Manuel d’utilisation
SPortalMGate-US-BA-fr-10
29
Particularités des vues d’ensemble du système Jour, Semaine (exemple)

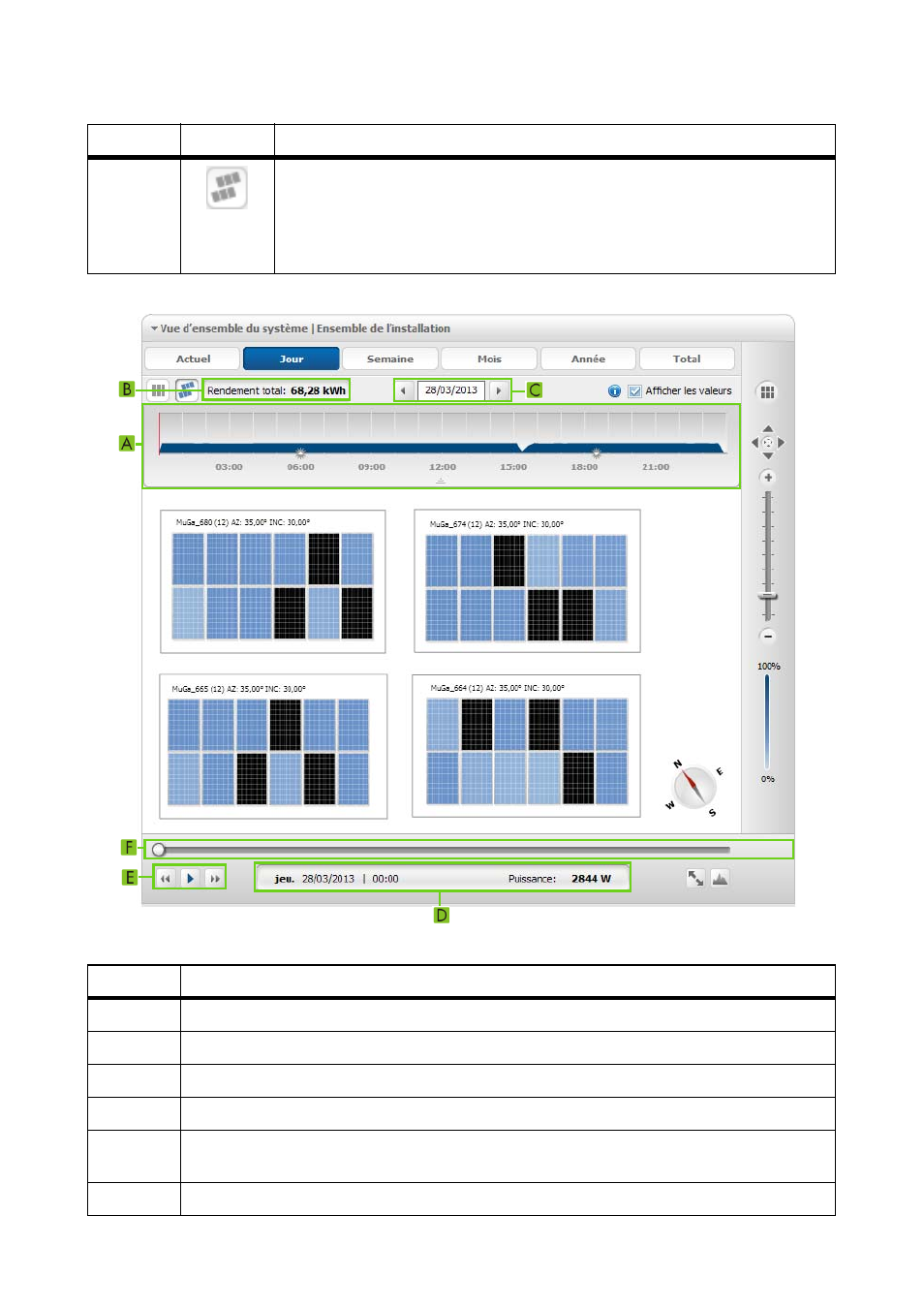

Figure 3 : Vue d’ensemble du système Jour (exemple)
M
Bouton d’activation de l’aperçu selon la conception de l’installation
configurée (voir chapitre 7.2.2 « Créer une conception d’installation »,
page 47). L’orientation du graphique est reprise selon la conception de
l’installation. La désignation de la section de l’installation concernée est
affichée sous forme de légende.
Position
Explication
A
Courbe des valeurs de puissance de la période d’affichage
B
Affiche le rendement total de la période d’affichage
C
Boutons de sélection du jour à afficher
D
Affiche le moment visualisé et la valeur de puissance
E
Boutons de défilement vers l’avant/l’arrière et de démarrage de la courbe de
rendement animée
F
Curseur de sélection de la période visualisée
Position
Symbole Explication
