16.6 MESURE EXTERIEUR CER
C
LE (cy
c
le 422, DIN/ISO: G422)

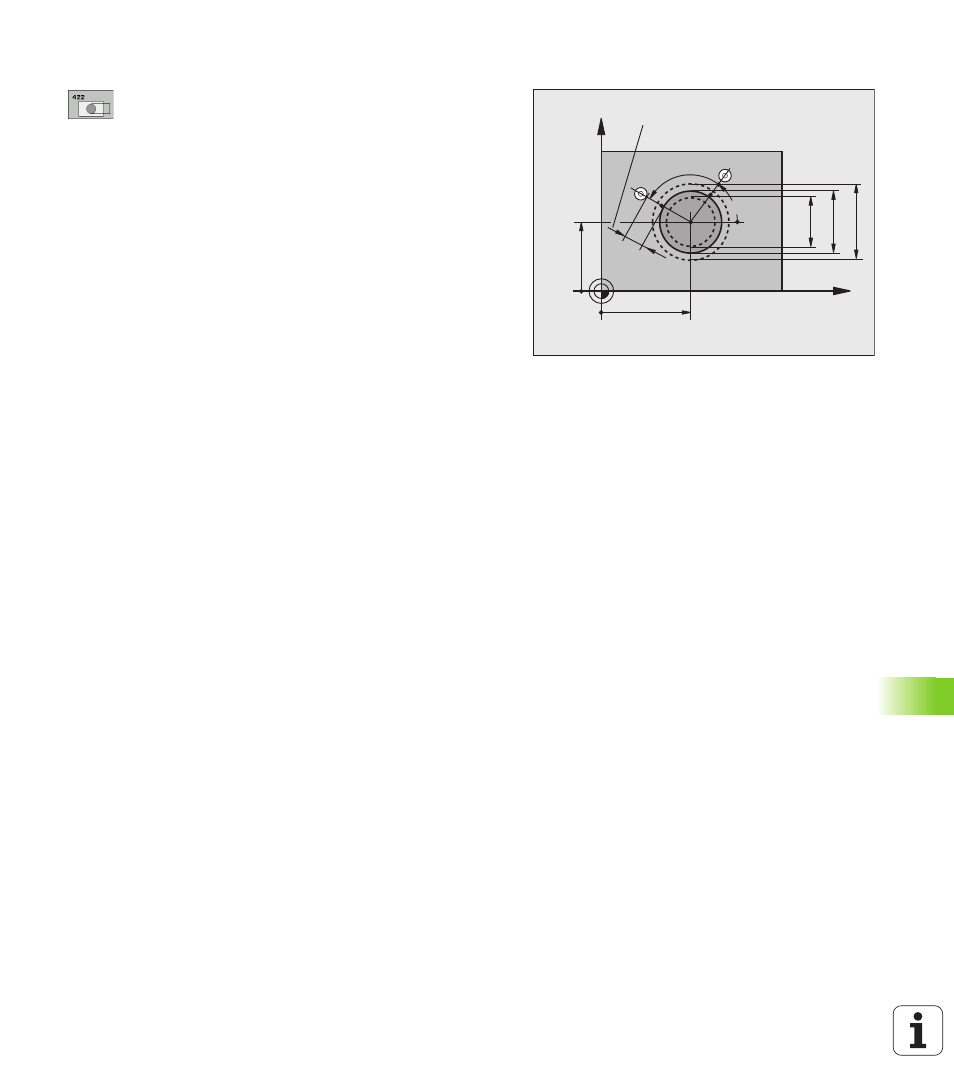

Paramètres du cycle
8 Centre 1er axe Q321 (en absolu) : centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Centre 2ème axe Q322 (en absolu) : centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Diamètre nominal Q262 : introduire le diamètre du
tenon. Plage d'introduction 0 à 99999,9999
8 Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
8 Incrément angulaire Q247 (en incrémental) :
angle compris entre deux points de mesure; le
signe de l'incrément angulaire détermine le sens
de rotation (- = sens horaire). Si vous souhaitez
mesurer des secteurs circulaires, programmez un
incrément angulaire inférieur à 90°. Plage
d'introduction -120,0000 à 120,0000
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
SET_UP(TCHPROBE.TP)
+
Q320
