326 Cycles palpeurs : initialisation automatique des points d'origine
15.5 POINT DE REFERENCE EXTERIEUR RECT
ANGLE (cy
c
le
41
1,
DIN/ISO:
G41
1) 15.5 POINT DE REFERENCE
EXTERIEUR RECTANGLE
(cycle 411, DIN/ISO: G411)

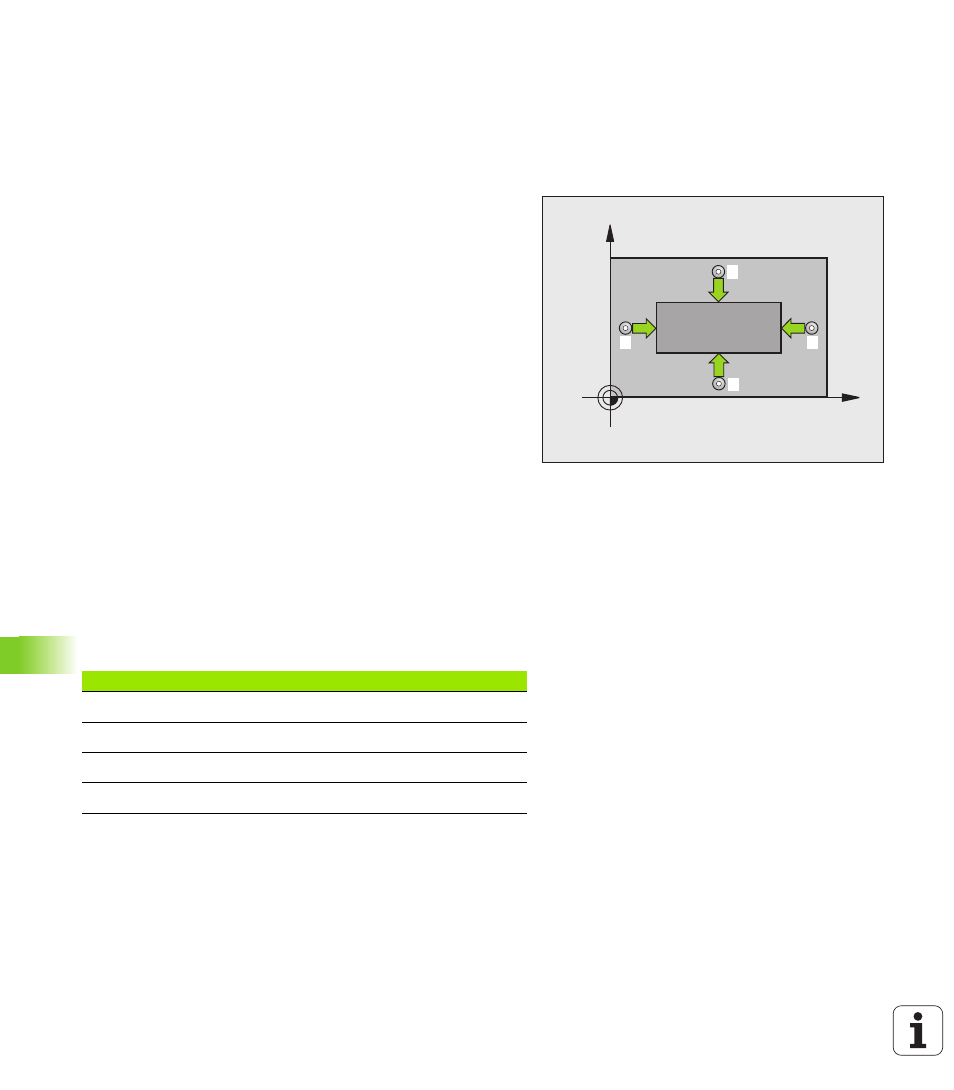

Déroulement du cycle
Le cycle palpeur 411 détermine le centre d'un tenon rectangulaire et
l'initialise comme point d'origine. Si vous le désirez, la TNC peut aussi
inscrire le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit linéairement à la hauteur de sécurité, jusqu'au point de
palpage suivant
2 et exécute à cet endroit la deuxième opération
de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et gère
le point d'origine calculé en fonction des paramètres de cycle
Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à la
page 314).
6 Ensuite, si cela est souhaité, la TNC détermine également, dans
une opération de palpage séparée, le point d'origine dans l'axe du
palpeur et mémorise les valeurs effectives dans les paramètres Q
suivants
X
Y
1
2
4
3
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
