HEIDENHAIN TNC 620 369
16.1 Pr
incipes de base
Résultats de la mesure dans les paramètres Q
Les résultats de la mesure du cycle palpeur concerné sont mémorisés
par la TNC dans les paramètres Q150 à Q160 à effet global. Les écarts
par rapport à la valeur nominale sont mémorisés dans les paramètres
Q161 à Q166. Tenez compte du tableau des paramètres de résultat
contenu dans chaque définition de cycle.

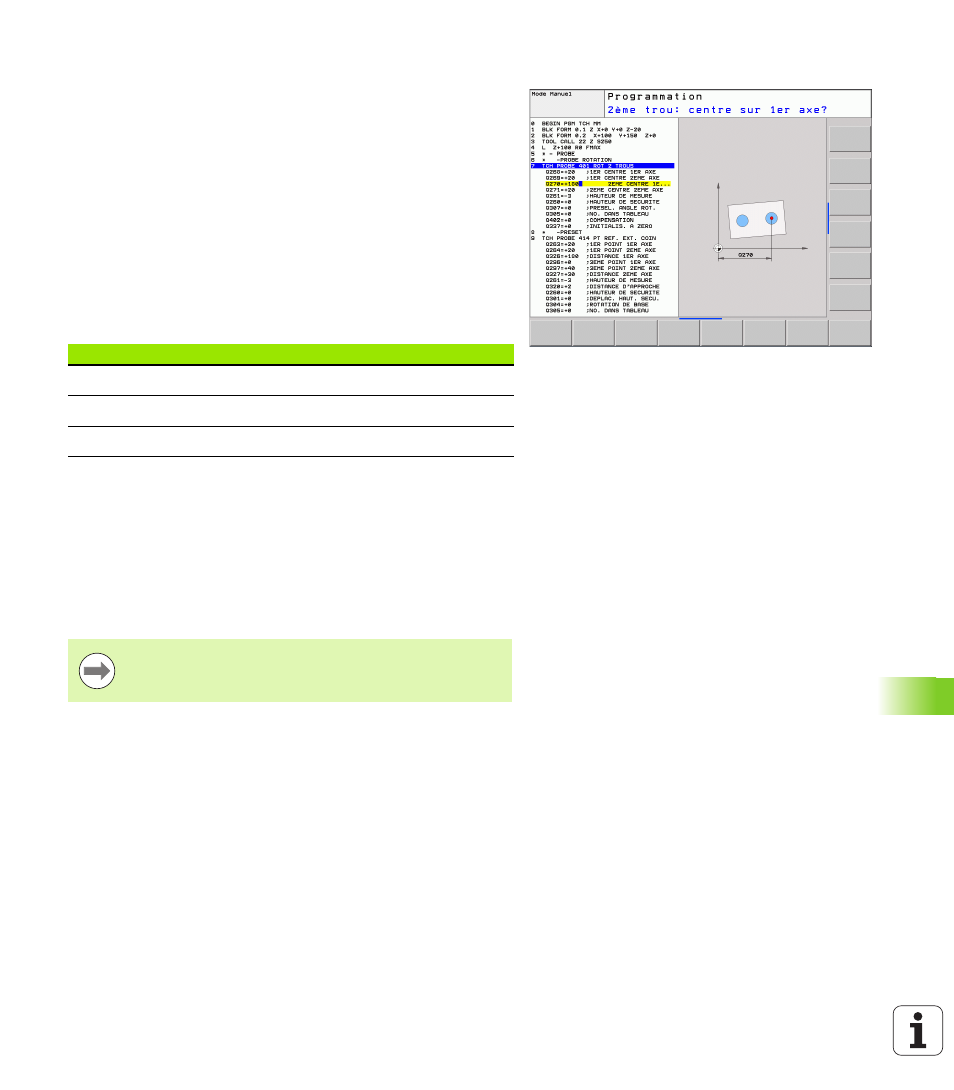

Lors de la définition du cycle, la TNC affiche en outre dans l'écran
d'aide du cycle concerné les paramètres de résultat (cf. fig. en haut et
à droite). Le paramètre de résultat en surbrillance correspond au
paramètre d'introduction concerné.
Etat de la mesure
Avec certains cycles, vous pouvez interroger l'état de la mesure avec
les paramètres Q à effet global Q180 à Q182:
La TNC active les marqueurs de réusinage ou de rebut dès que l'une
des valeurs de mesure est située hors tolérance. Pour déterminer le
résultat de la mesure hors tolérance, consultez également le procès-
verbal de mesure ou vérifiez les résultats de la mesure concernés
(Q150 à Q160) par rapport à leurs valeurs limites.
Avec le cycle 427, la TNC définit (par défaut) que vous mesurez une
cote externe (tenon). En choisissant la cote max. et la cote min. en
liaison avec le sens du palpage, vous pouvez toutefois rectifier la
nature de la mesure.
Etat de la mesure Val. paramètre
Valeurs de mesure dans la tolérance Q180 = 1
Reprise nécessaire Q181 = 1
Rebut Q182 = 1
La TNC active également les marqueurs d'état même si
vous n'avez pas introduit de tolérances ou de cotes max.
ou min..
