466 Mode manuel et dégauchissage
14.8 Initialisation du point
de référ
e
nce a
v
e
c palpeur 3D

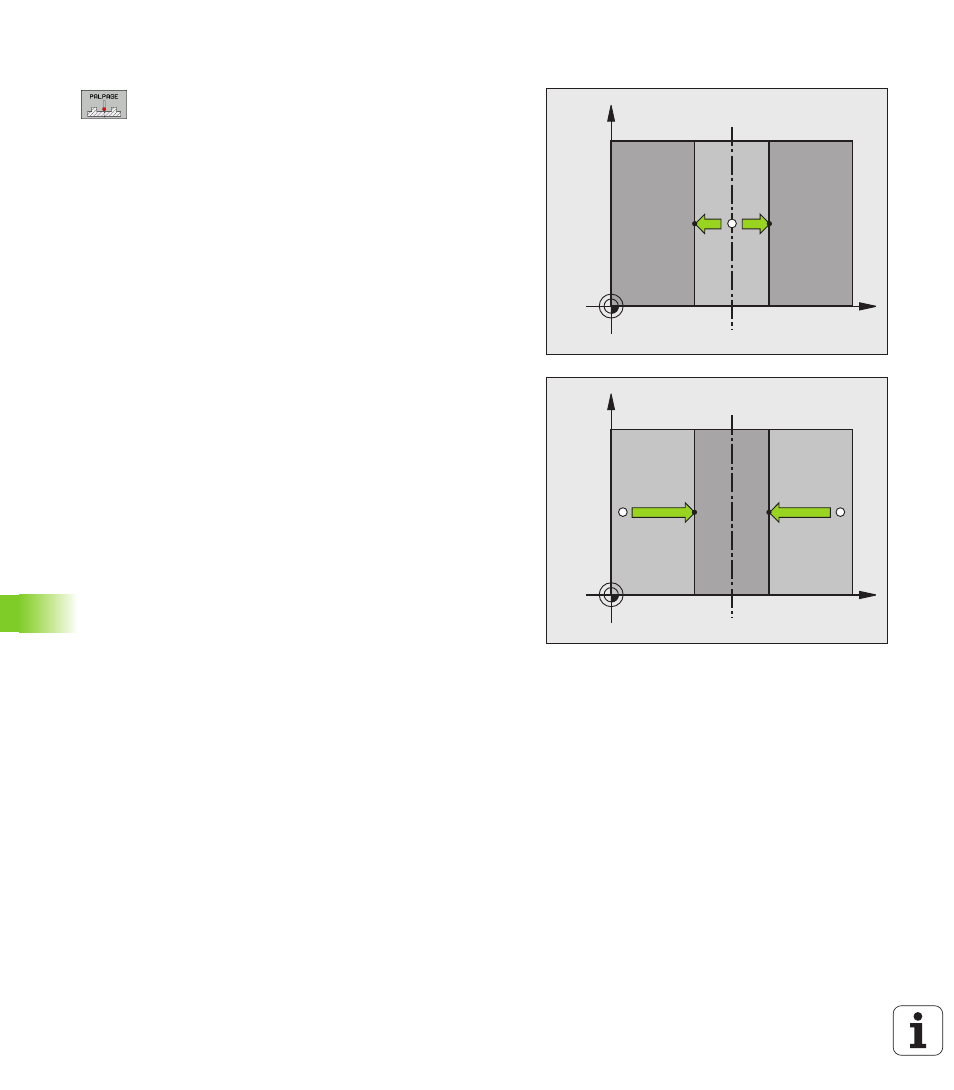

Axe central comme point de référence
U Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE
U Positionner le palpeur à proximité du premier point de
palpage
U Sélectionner le sens de palpage par softkey
U Palpage: Appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage
U Palpage: Appuyer sur la touche START externe
U Point de référence: Introduire la coordonnée du
point de référence dans la fenêtre du menu, valider
avec la softkey INITIAL. POINT DE RÉFÉRENCE ou
inscrire la valeur dans un tableau (cf. „Enregistrer les
valeurs de mesure issues des cycles palpeurs dans
un tableau de points zéro”, page 455 ou cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 456 ou cf.
„Enregistrer les valeurs de mesure dans le tableau de
Presets de palettes”, page 457
U Quitter la fonction de palpage: Appuyer sur la touche
END
X
Y
X+ X–
X
Y
X– X+
